卡普林夹壳式刚性联轴器结构设计

　　该模型为剖分式夹壳刚性联轴器，主要用于两根同轴传动轴之间的刚性连接，在输送设备、搅拌装置、机床进给、轻工包装线以及泵类直联结构中十分常见。其最大特点是可在不移动两端主动、从动设备的情况下完成装拆，检修时只需松开沿圆周分布的紧固螺栓，即可沿径向分开夹壳，避开传统整体联轴器需要轴向窜动轴系的麻烦，这对现场维护空间受限的机组尤其有价值。

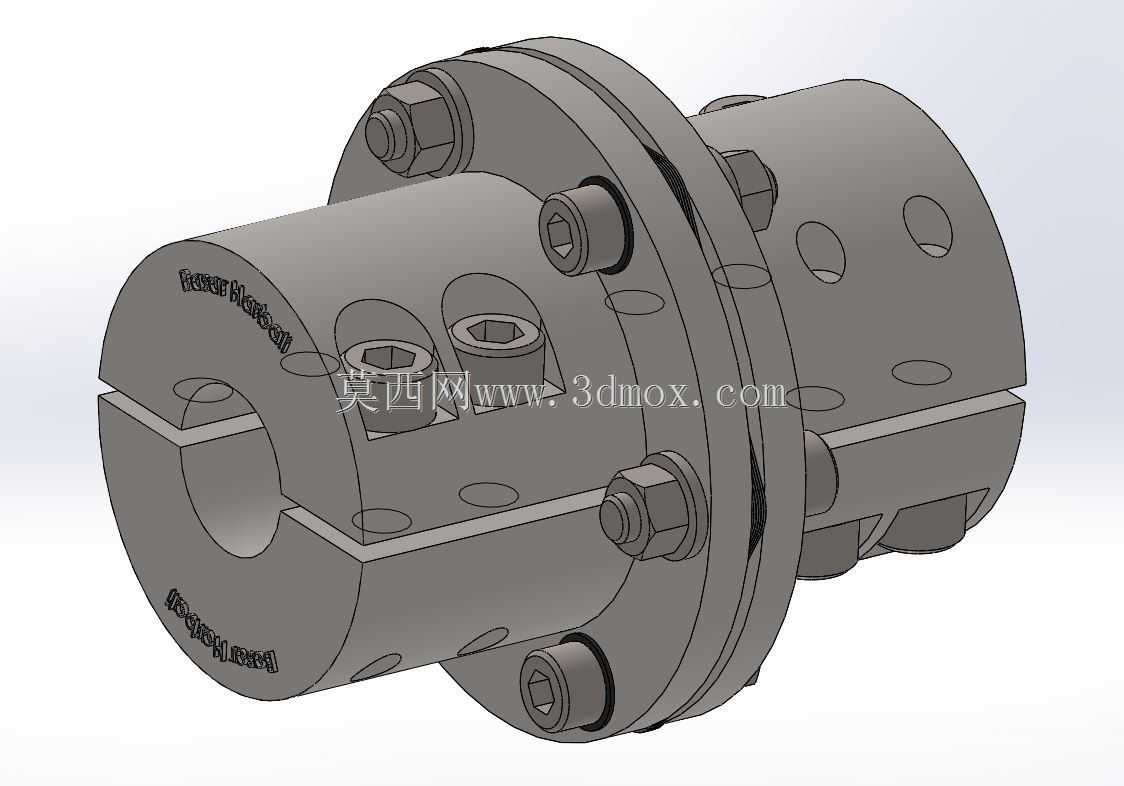

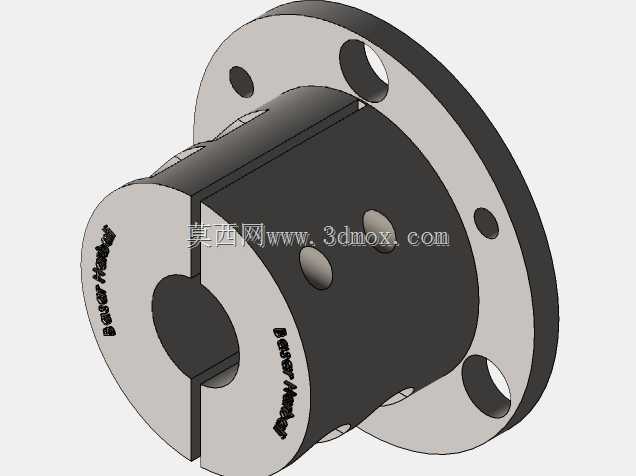

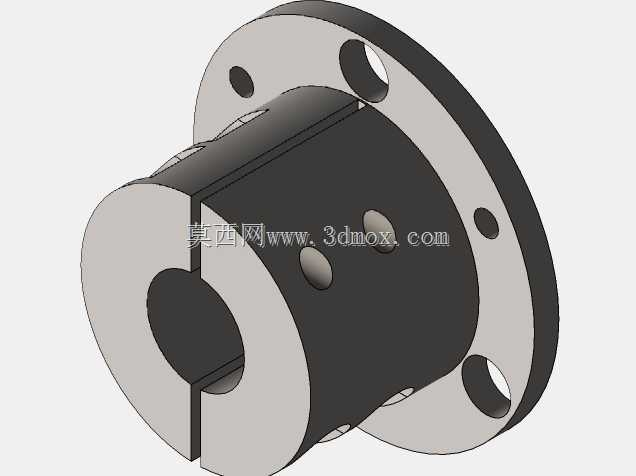

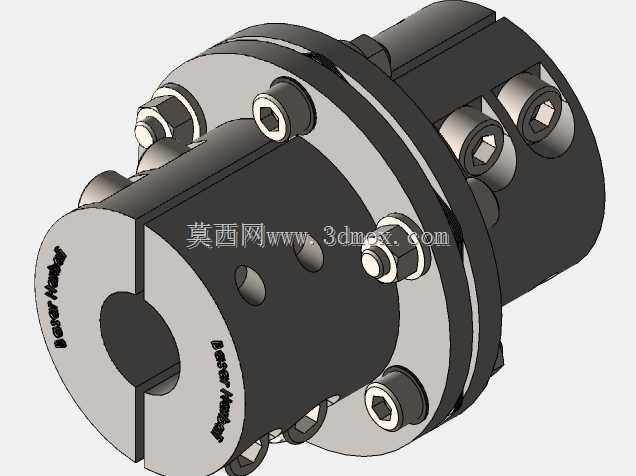

　　从结构看，联轴器由左右对称的半夹壳、中间法兰连接段、多组内六角紧固螺栓以及锁紧螺钉组成。夹壳内孔与轴径直接配合，依靠螺栓预紧后在结合面产生的抱紧摩擦力传递扭矩；中间法兰盘通过周向螺栓将两侧夹壳压紧，保证两半壳体同轴并承担部分对中约束。模型中夹壳外圆加工有多处凹坑和工艺孔，这些特征既用于减重，也可作为动平衡去重区域，同时为扳手操作预留间隙。端部侧面的紧定螺钉可压入轴上的定位凹坑，辅助轴向固定，防止正反转或冲击载荷下轴与套之间出现相对滑移。

　　设计思路上，这类联轴器优先保证对中精度和装拆便利性，而非补偿偏移能力。由于属于刚性连接，它不适合两轴存在显著径向、角向偏差的场合，选型时必须控制安装同轴度，否则会在轴端和轴承上产生附加弯矩。夹壳剖分面应贴合紧密，螺栓需按对角线顺序分次拧紧，使内孔圆周抱紧力均匀，避免局部应力集中。模型采用的42CrMo4或C45材料路线也符合工程习惯：C45可用于中等载荷、转速平稳的一般传动，经调质后获得较好的综合力学性能；42CrMo4则适用于扭矩更大、冲击较多或对疲劳强度要求更高的工况，必要时可进行表面淬火以提高内孔耐磨性能。

　　从安装边界判断，该联轴器外径、法兰厚度和有效夹持长度决定了所需的最小径向装配空间。布置设备时，应在联轴器外侧预留扳手回转空间，并保证剖分面所在方向有足够操作距离；轴伸长度需与夹壳有效孔深匹配，过长会顶死端面，过短则降低夹持面积和摩擦传扭能力。若用于高速轴系，还应结合实际转速复核残余不平衡量，对螺栓质量、夹壳壁厚一致性和孔位对称度提出控制要求。

　　三维建模时，内孔、键槽或紧定螺钉位置、螺栓孔分布圆、法兰贴合面以及剖分面是核心尺寸链。夹壳与轴的配合不宜选择过大间隙，否则会削弱抱紧效果；螺栓规格和数量需与设计扭矩匹配，并考虑预紧后壳体应力不超过材料许用值。整体结构没有弹性元件，外形紧凑、对中直接、承载可靠，适合作为轴系刚性联接方案进行结构参考和选型校核。
