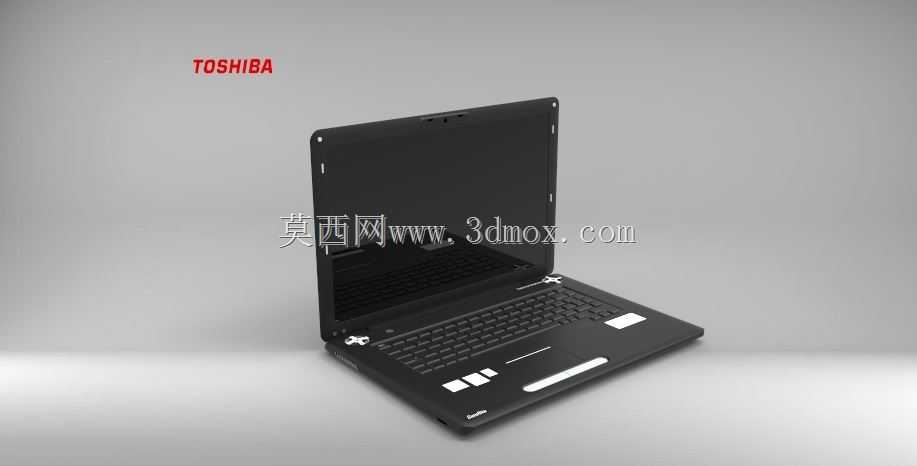

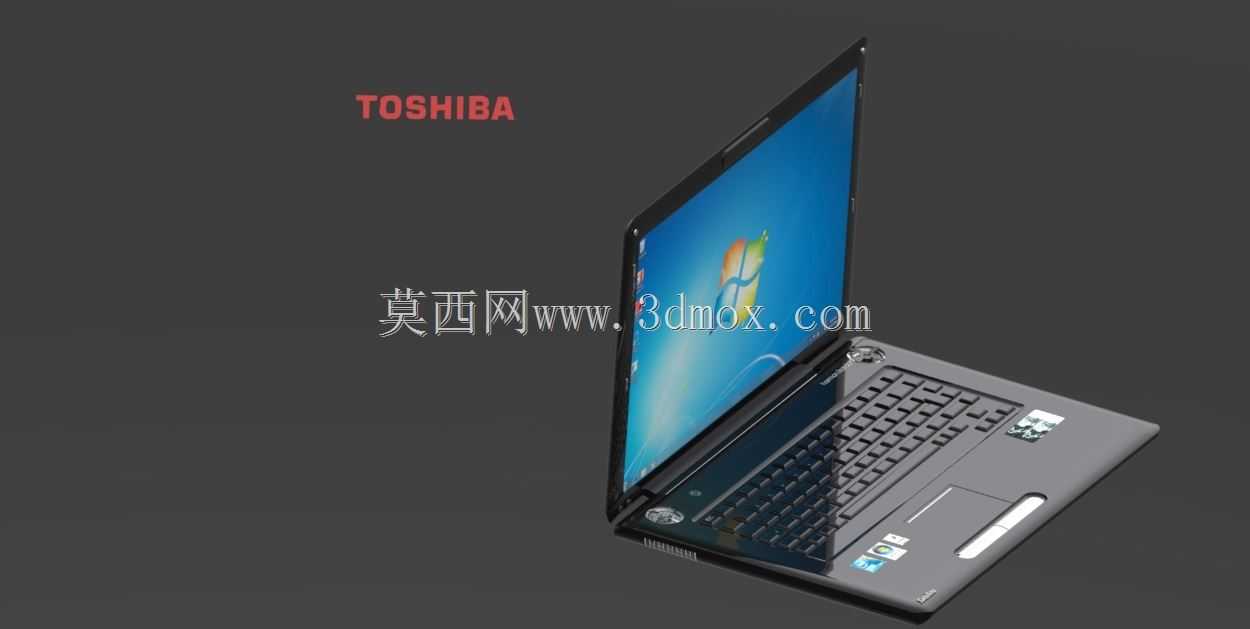

东芝笔记本电脑外观结构三维数模

　　该模型围绕东芝笔记本电脑的整机外观与主要结构关系展开，适合用于消费电子结构设计评审、展示动画制作、产品包装空间校核以及教学演示。整机采用经典翻盖式布局，屏幕与主机通过转轴连接，开合角度在模型中以常见使用姿态呈现，能够直观表达显示面、输入面和底面之间的空间关系。

　　从实际用途看，这类设备面向移动办公、资料处理、现场展示和轻量级工业软件运行场景，因此结构设计必须同时兼顾便携性、散热组织、接口布置和操作舒适度。模型中键盘区占据主机上盖主要面积，键帽排列、触控板位置、掌托区域和前置状态标识均有体现，可用于检查手指操作范围、腕部支撑边界以及输入区与屏幕下边缘的视觉关系。屏幕背面保留TOSHIBA标识区域，能够反映品牌识别面在闭合状态和半开状态下的可见性。

　　外形方面，主机壳体采用略带斜度的楔形轮廓，前端较薄以便开合和取放，后部因容纳转轴、电池和散热组件而相对增厚。底面可见支撑脚、电池仓轮廓和局部盖板，这些特征直接影响桌面放置稳定性、底部进风空间以及维护拆卸顺序。在进行整机布置时，需要把后部厚度作为安装边界重点控制，因为屏幕排线、转轴阻尼件、天线、电池极耳和散热出口往往集中在这一狭窄区域。若将该模型放入工装、包装箱或减震内衬设计中，应优先校核闭合状态下的最大包络尺寸、屏幕上沿圆角、电源接口突出量以及底部支脚形成的支撑平面。

　　建模思路上，外观曲面需要先确定机身中分线、屏幕翻转轴线和键盘基准面，再由大面分割出壳体、按键、触控板、接口和铭牌区域。转轴区域是结构难点，既要保证屏幕旋转时不与主机后缘干涉，又要为内部线束预留弯曲半径。掌托前缘和底壳过渡处应避免锐边，因为这些位置在长期携带和打字时直接接触人体。接口布置通常集中在左右侧或后部，模型可用于检查插头插入后的握持空间，以及相邻接口同时使用时是否发生干涉。

　　散热窗口和底部盖板的位置也不能只按外观处理。实际工程中，进风区需要避开桌面遮挡，出风方向不宜指向鼠标操作区或外接线缆；电池轮廓则要与底壳曲面、螺钉柱和脚垫高度协同。该三维数模把屏幕、主机、键盘、触控板、电池仓和标识件整合在同一装配关系中，能够帮助结构工程师在方案阶段快速判断比例、开合姿态、外部接口边界和人机交互区域，为后续详细结构设计、渲染展示和周边配件开发提供直观依据。
