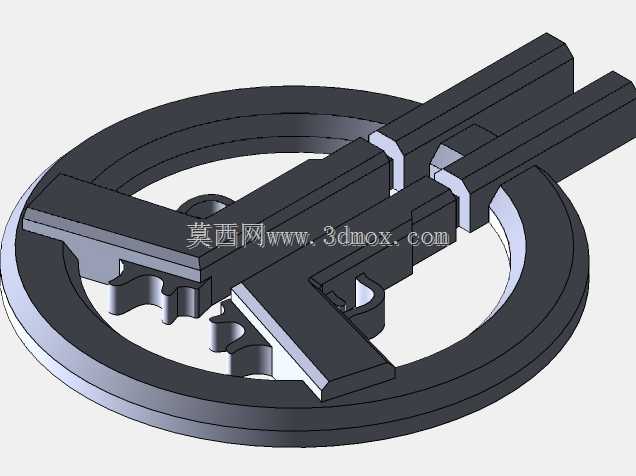

该配饰整体采用圆形基底叠加交叉双枪的造型设计,外轮廓为规整薄圆片,表面做平整哑光处理,交叉双枪结构凸起于基底表面,形成清晰的立体层次,枪械轮廓做了简化提炼,保留枪管、套筒、握把的核心识别特征,没有多余细碎结构,既还原影视IP的经典标识辨识度,也兼顾金属饰品的加工可行性。
从实际佩戴场景出发,这类胸针可适配西装驳领、帆布包面、牛仔外套、工装帽檐等多种载体,日常通勤、主题漫展、影迷聚会场景都能使用,不会因为造型过于夸张产生违和感。设计阶段优先控制整体厚度,基底厚度控制在1.5mm以内,凸起双枪部分总厚度不超过3mm,别针结构隐藏在基底背面,不会在正面露出固定结构破坏造型完整性,别针针尖做钝化处理,避免佩戴时勾刮衣物纤维或者划伤皮肤。
结构设计上,圆形基底边缘做0.2mm的小圆角过渡,没有尖锐棱边,握持和佩戴过程中不会硌手,双枪与基底的衔接处做连续圆角过渡,不存在应力集中的尖角,不管是采用失蜡铸造还是冲压成型工艺,都能避免脱模时出现结构断裂、填充不满的问题。如果采用银质材料加工,凸起的双枪表面可做拉丝处理,基底做喷砂处理,通过两种表面工艺的质感差强化造型层次,也可以整体做抛光亮面处理,适配不同的穿搭风格。

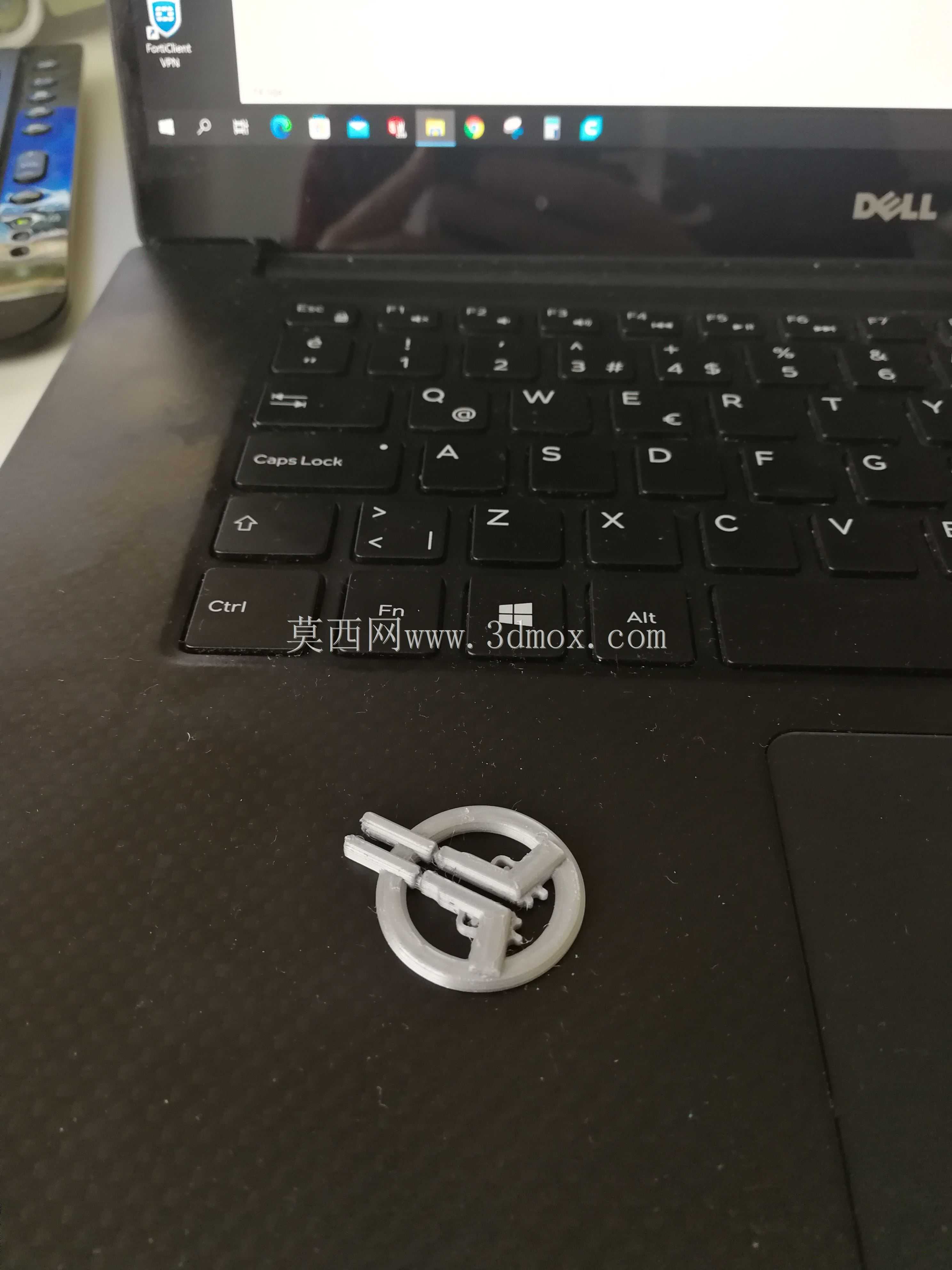

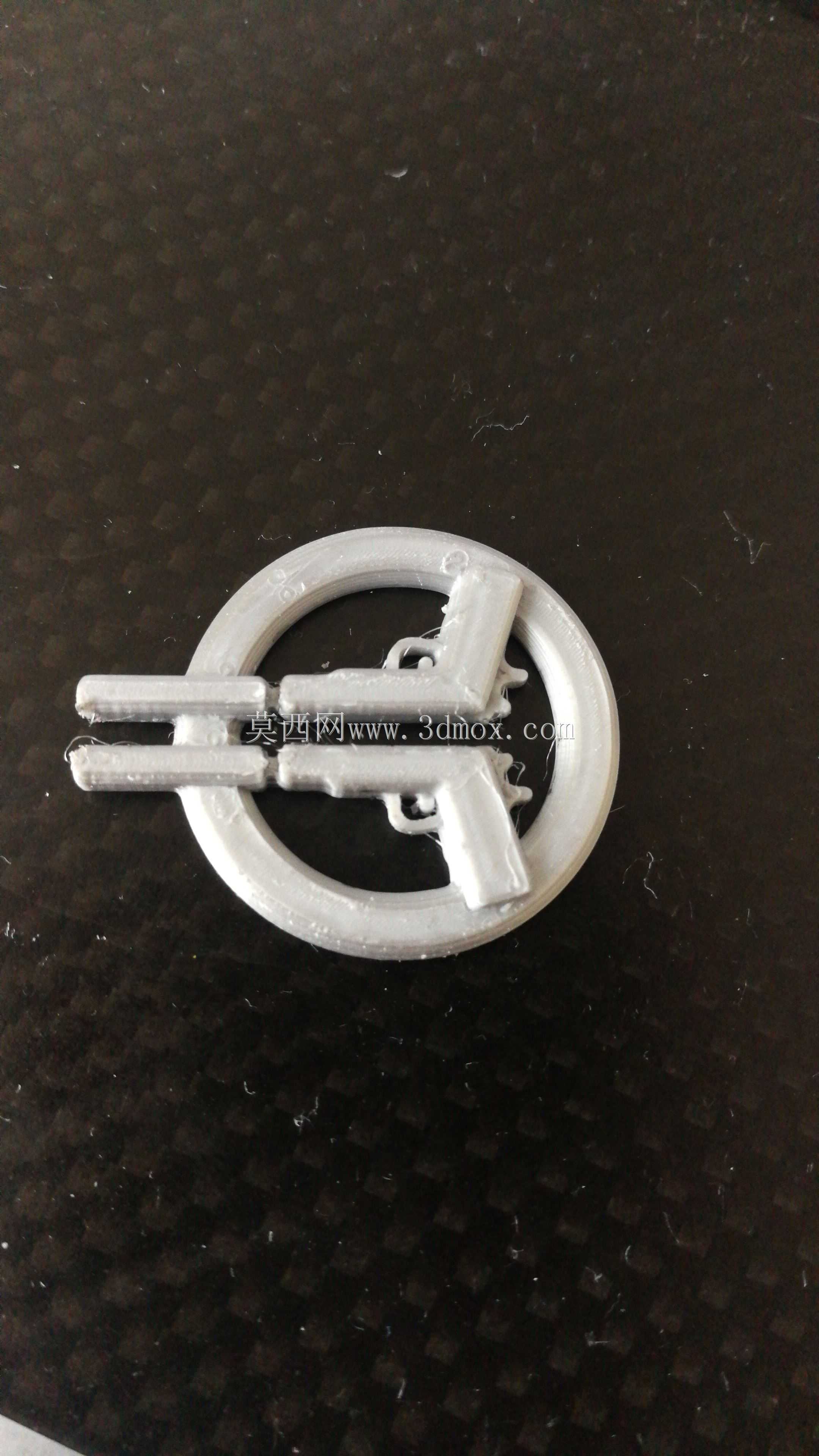

安装边界方面,胸针整体直径控制在30mm左右,属于中小型配饰尺寸,不会在衣物表面占用过大面积,背面别针的锁扣采用常规旋转式安全扣,锁定后针身完全被卡扣包裹,不会出现意外松脱脱落的情况。建模过程中所有特征都做了等壁厚处理,没有局部过厚的胶位/金属堆积位,后续不管是3D打印蜡模走铸造流程,还是直接用金属板材蚀刻+焊接组装,都能顺利实现量产,不需要额外补做结构修改。双枪的交叉位置做了局部加厚处理,保证这个最纤细的位置有足够结构强度,日常佩戴挤压不会出现变形断裂,枪械上的细节凹槽深度控制在0.3mm,既可以保留造型细节,也不会在凹槽内积留灰尘汗渍,日常用软布擦拭即可完成清洁。
