三色工地手推运料独轮车结构设计

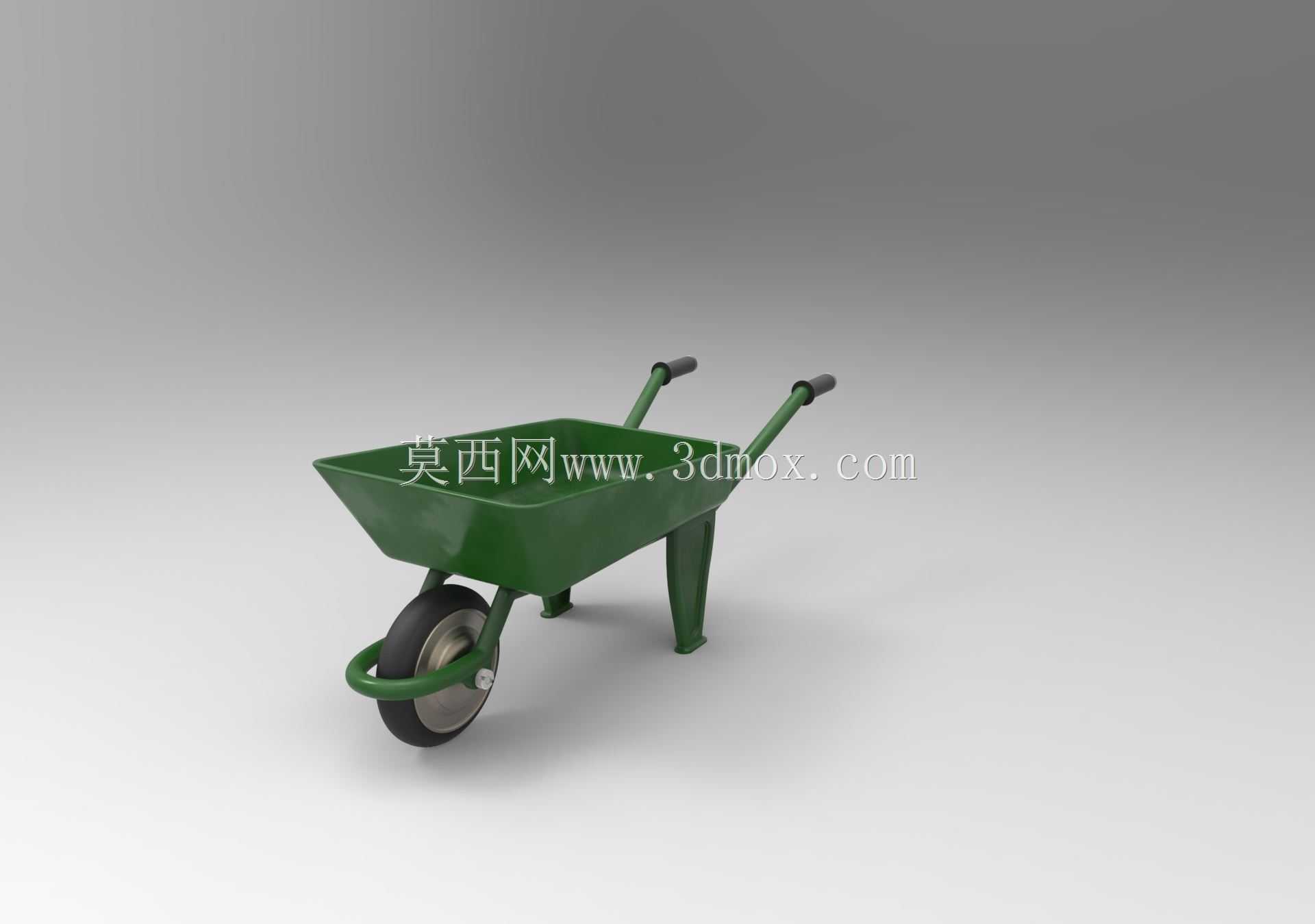

　　这款人力独轮运料车的三维结构围绕短距离散料转运场景搭建，常见于建筑施工楼层清运、园林苗圃土方搬运、农场厩肥转运以及厂区车间边角料归集作业，整车依靠单轮承载大部分载荷，操作者通过后方双把手控制行进方向与俯仰姿态，狭窄通道、临时跳板、松软田埂这类常规货运车辆无法通行的区域都可顺利通过。

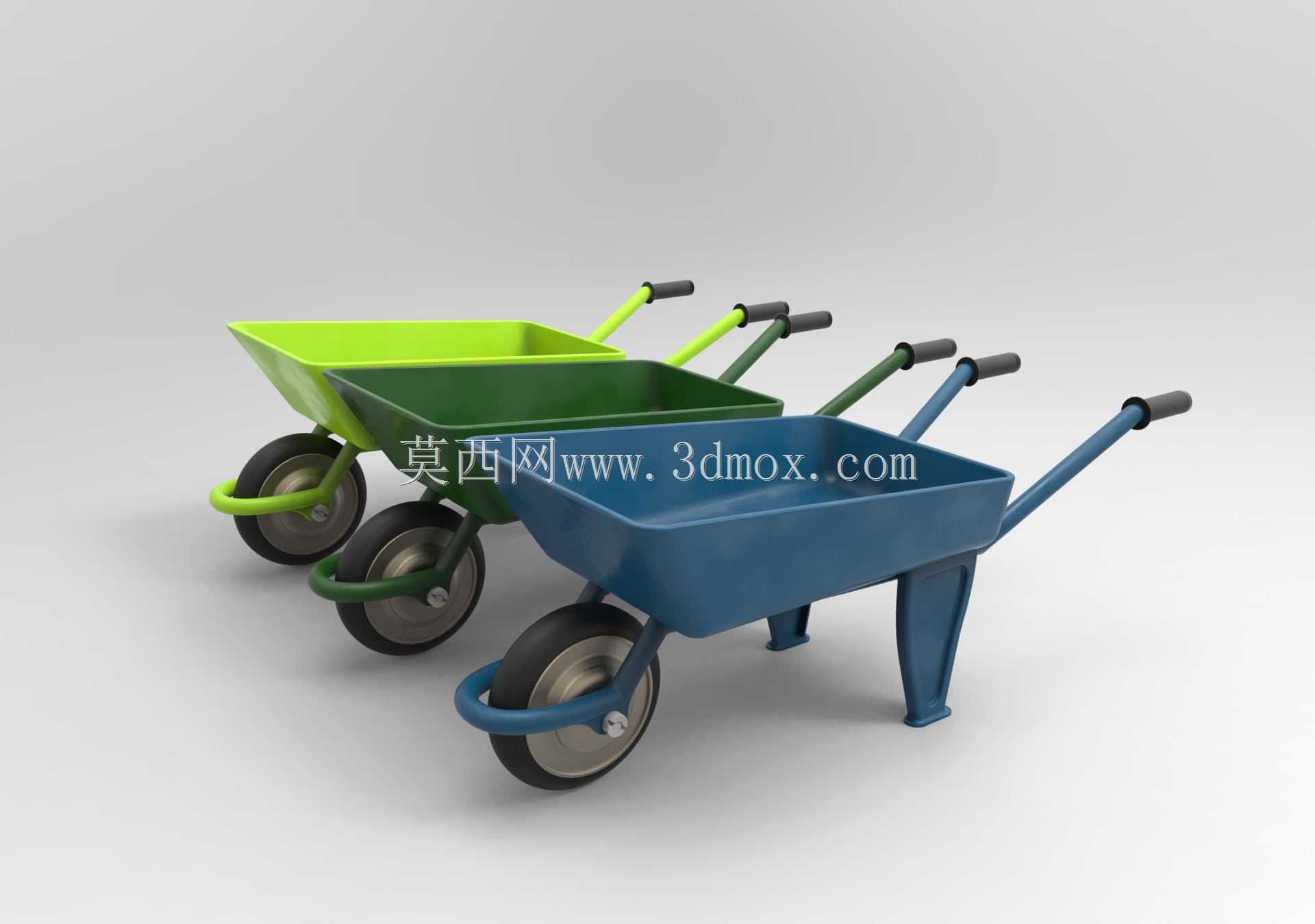

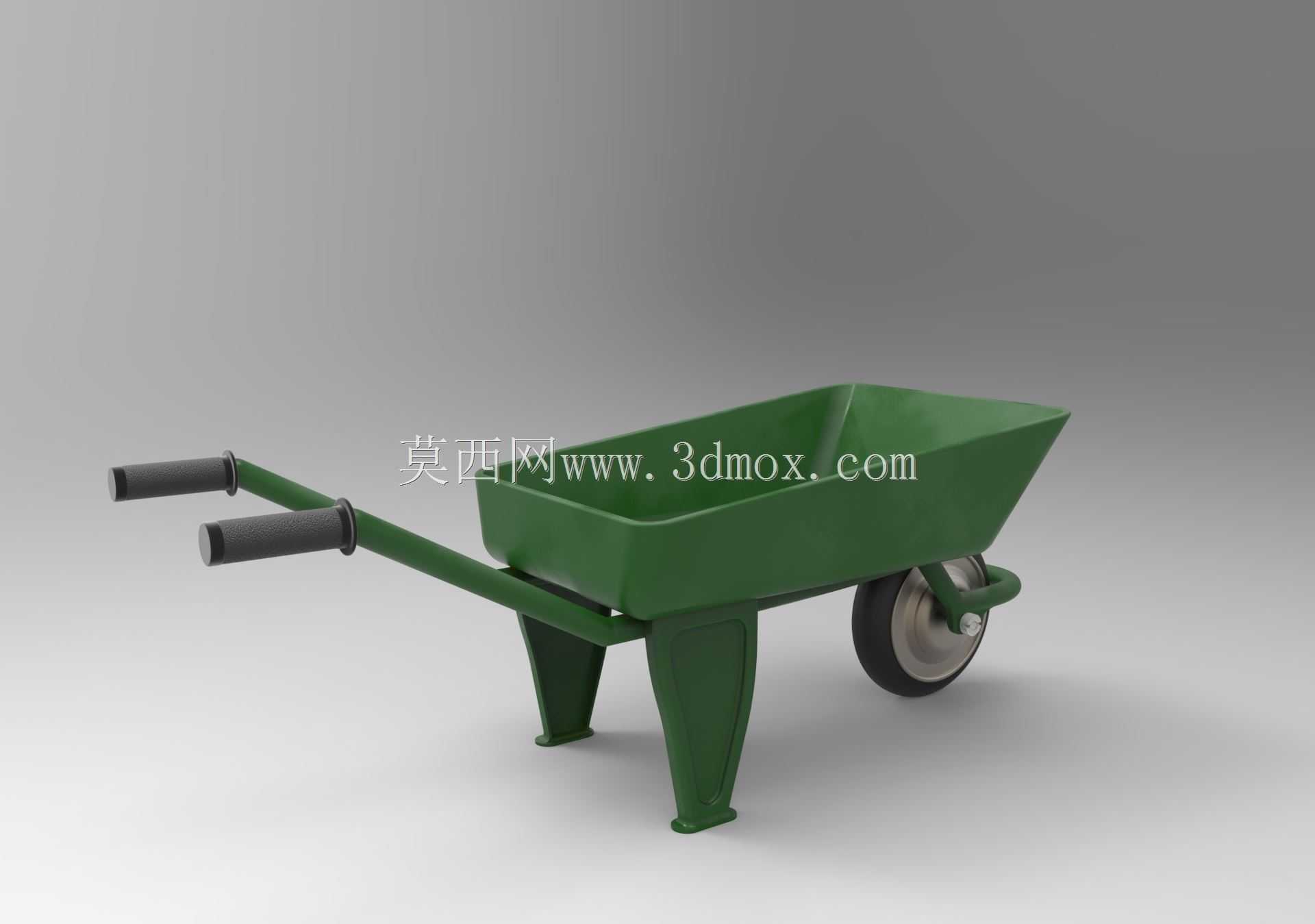

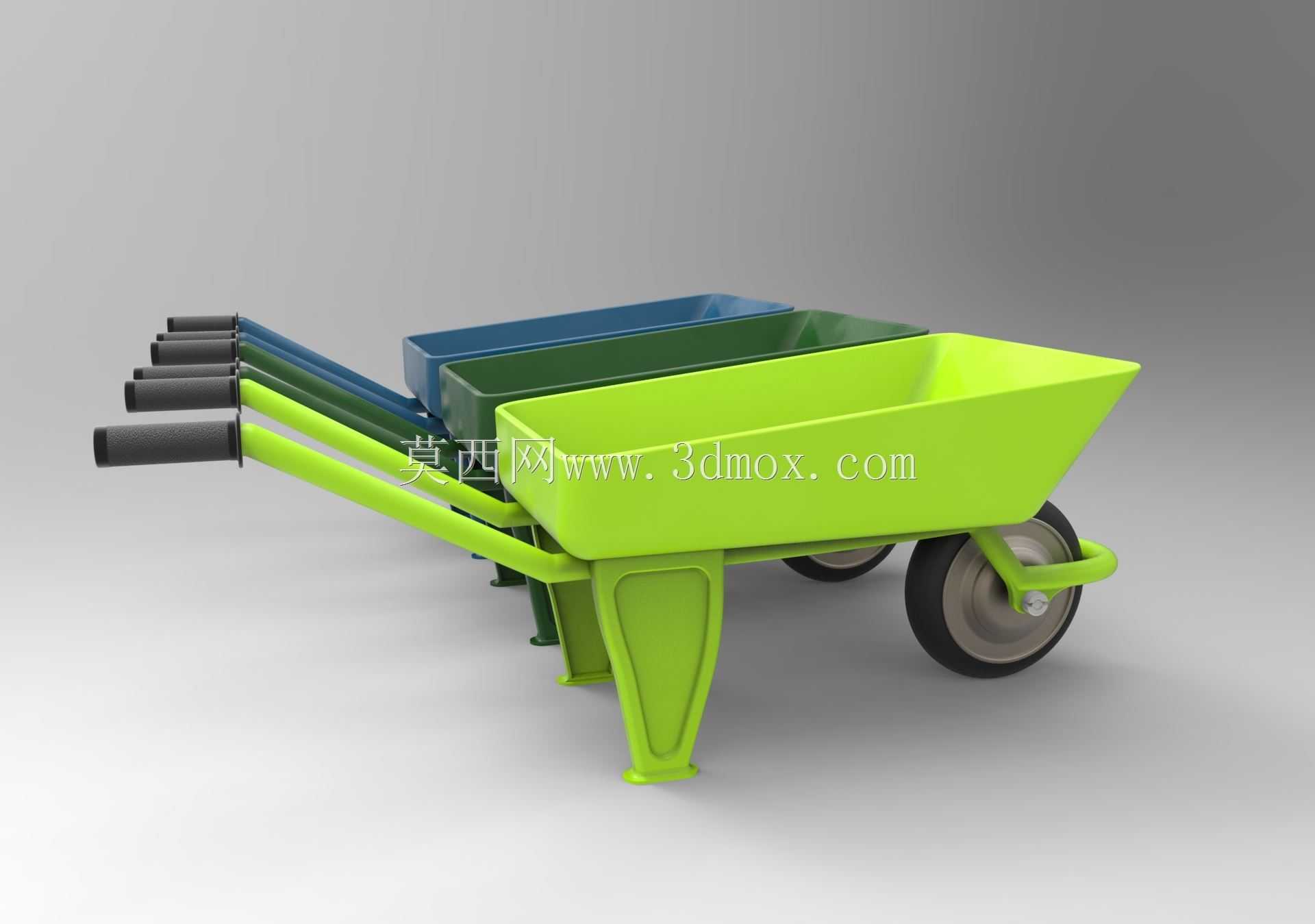

　　料斗部分采用深槽敞口构型，斗体边缘做翻边卷边强化，避免装载砂石、混凝土碎块、腐殖土时斗口受冲击变形，三款不同配色的车体斗体容积保持一致，斗底向轮轴方向小幅倾斜，重载卸料时只需下压把手即可让斗内物料沿前壁滑出，不需要人工掏料。斗体后侧焊接两根倾斜支撑腿，车辆静置停放时支撑腿着地，和前轮形成三点支撑，空载或满载停置都不会侧翻，支撑腿底端做小幅加宽处理，在泥土地面停放时可降低接地压强，避免支腿下陷。

　　行走轮布置在斗体重心正下方区域，轮体采用橡胶胎面配金属轮毂，轮轴穿过斗体下部的焊接轴座，轴座两侧加装加强筋板，重载颠簸时载荷可直接传递到轮轴，不会撕裂斗体底板。把手从斗体后侧向上向后延伸，末端套有防滑握套，握把间距适配成年人肩宽，推行时双手可自然发力，转向时左右施力即可调整行进方向，把手和斗体的连接位置采用三角补强板焊接，承受抬升斗体的杠杆载荷时不会出现焊缝开裂。

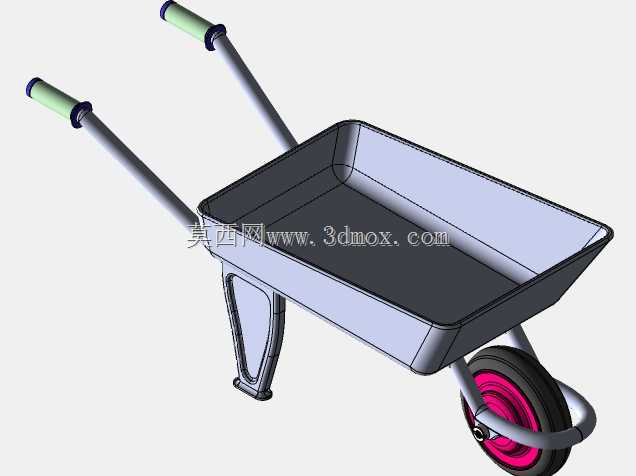

　　建模过程中先确定轮轴中心作为整车基准，依次匹配斗体容量、支撑腿高度、把手倾角几个核心参数：整车总长控制在1.4米左右，斗体宽度约0.8米，停放状态总高度约0.7米，握把抬起后的操作高度在0.9到1.1米区间，符合多数操作者的人机工程发力范围。安装边界上，轮轴和轴座采用间隙配合，轮体两侧预留足够摆动间隙，转向时轮胎不会摩擦斗体侧壁；支撑腿着地位置和轮轴的纵向距离经过校核，满载状态下重心始终落在轮轴与支撑腿构成的支撑三角形内，操作者扶把时只需承担很小的配重力，长时间推行不易疲劳。斗体所有折弯转角都预留了板材折弯圆角，没有尖锐清角，既符合钣金加工工艺要求，也能避免应力集中导致的板材开裂，整套结构没有复杂传动部件，维护时仅需定期给轮轴加注润滑脂即可，适配户外粗放使用场景。
