直列六缸发动机曲柄连杆总成结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:653282
  • 直列六缸发动机曲柄连杆总成结构

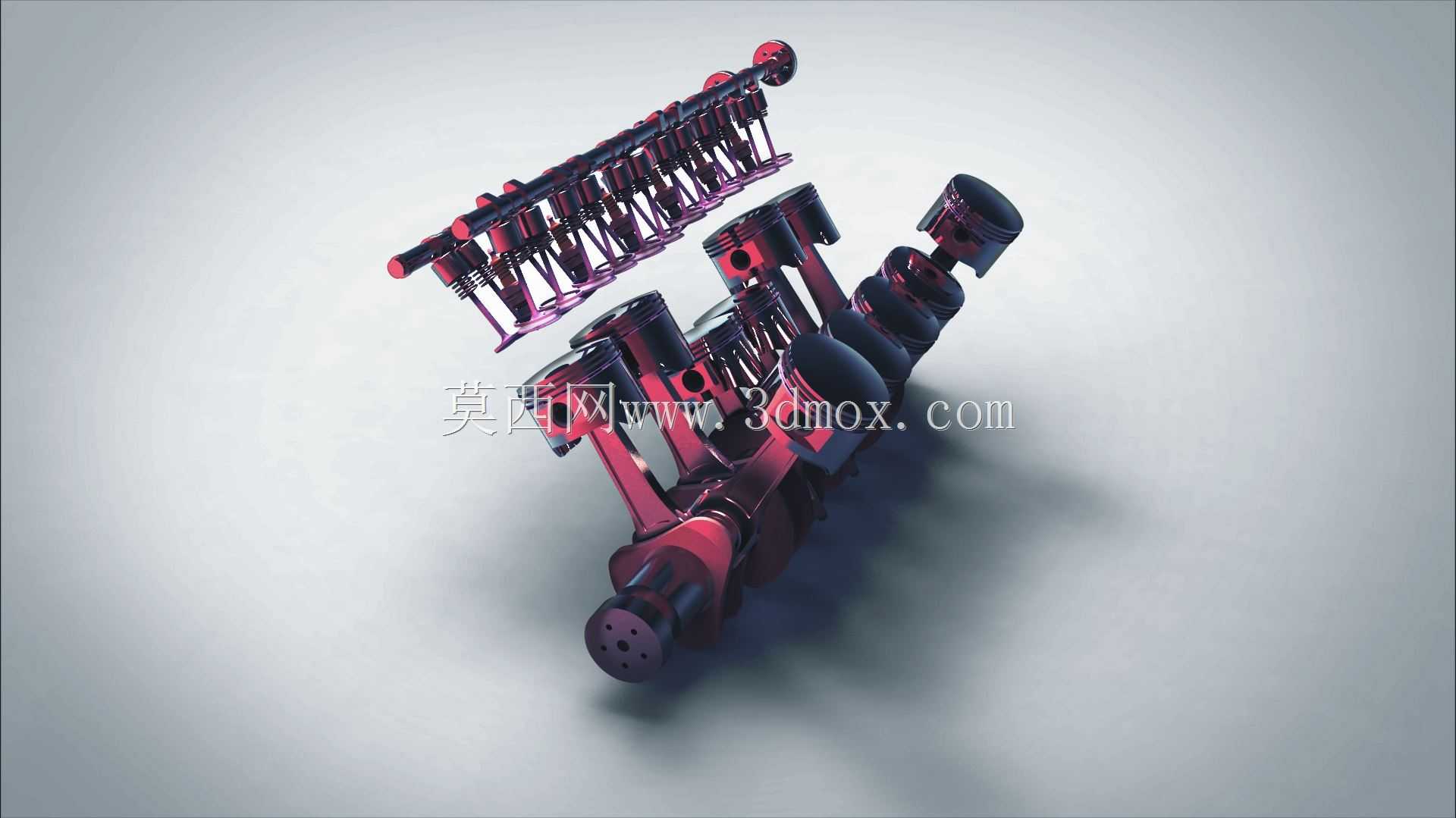

  • 直列六缸发动机曲柄连杆总成结构

  这套直列六缸内燃机核心运动件总成,完整还原了量产车用动力单元中曲轴、活塞、连杆组件的装配配合关系,在整车动力开发、工程机械动力配套、发电机组动力选型等场景中,承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能,是内燃机所有运动部件中载荷最复杂、加工精度要求最高的部分。

  从结构设计逻辑来看,六缸直列布局的曲轴采用全支撑设计,相邻曲柄销按照120度发火间隔角排布,能够保证六个气缸交替做功时输出扭矩的均匀性,相比四缸机型可大幅降低一阶、二阶往复惯性力带来的整机振动。模型中每一组曲柄连杆都严格按照实际装配关系配对:活塞通过活塞销与连杆小头铰接,连杆大头采用剖分式轴瓦结构夹持在曲轴曲柄销上,曲轴主轴颈则支撑在缸体主轴承座内,所有配合面的轴肩、圆角、油道开孔位置都做了还原,设计阶段需要反复校核连杆运动包络,避免活塞在上止点、下止点位置与缸套、曲轴平衡重发生运动干涉。

  外形尺寸与安装边界层面,直列六缸曲轴轴向长度随缸径、冲程参数匹配,主轴颈直径、曲柄销直径需要根据整机爆发压力、最高转速做强度校核,曲轴两端分别预留前端皮带轮安装轴颈、后端飞轮连接法兰,轴向定位依靠中间主轴颈的止推面完成,安装时需要保证各主轴颈的同轴度公差,连杆大头在随曲轴旋转的过程中,其摆动轨迹不能侵入缸体下部的曲轴箱空腔,活塞裙部的型线还要预留热膨胀间隙,避免工作温度升高后出现拉缸故障。

  实际工程应用中,这类总成结构的建模需要同步完成运动仿真:在三维环境中模拟曲轴整周旋转时,活塞的往复行程、连杆的摆角范围、各运动件之间的最小间隙,提前排查结构设计中的干涉隐患,同时曲轴的平衡重轮廓需要匹配往复运动件的质量配置,抵消旋转惯性力带来的轴承附加载荷,为后续的缸体设计、润滑系统布置、飞轮匹配提供准确的三维数模依据。
