航空涡喷发动机多级涡轮转子结构设计

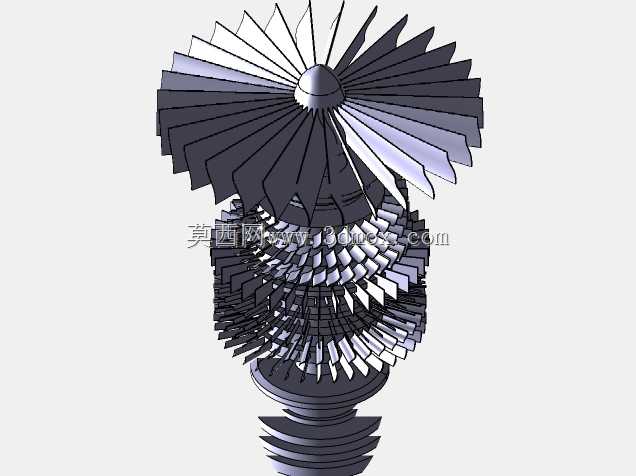

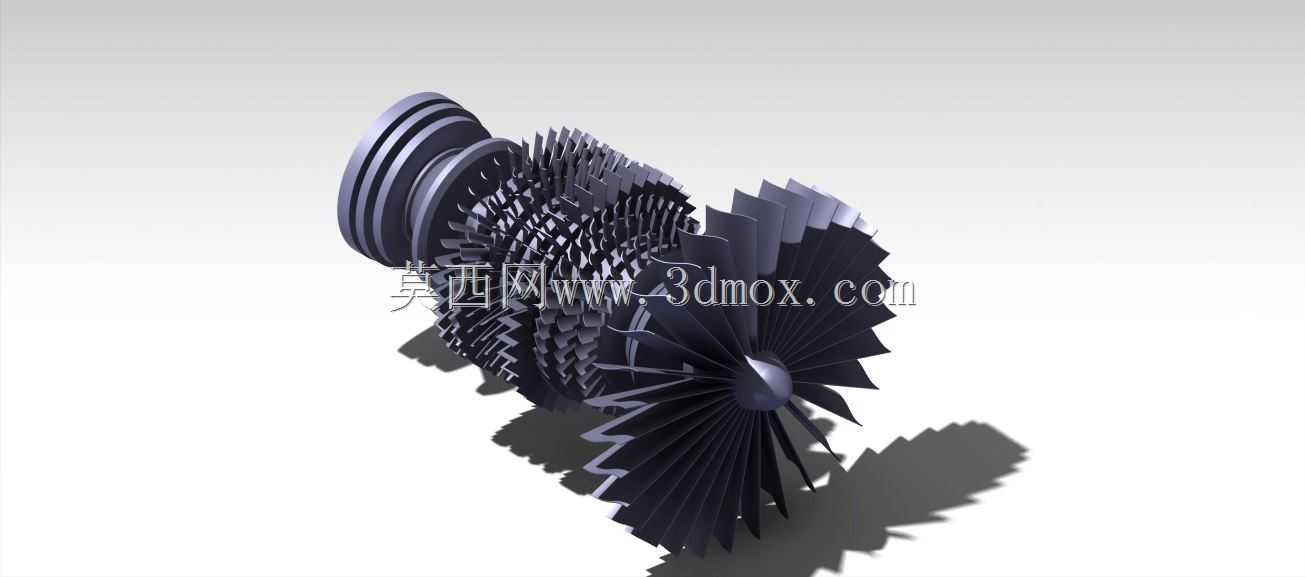

　　这套轴流式涡轮转子组件面向小型涡喷动力装置的核心气路段，整体沿同一根主轴串联布置多级叶盘，从前端大直径风扇级向后逐级过渡到小直径高压级，叶片数量、弦长与安装角随压缩比变化连续收窄，形成典型的前宽后窄、外廓呈锥形收缩的转子形态。在实际装机场景中，该类转子既要承担来流空气的逐级增压，也要在燃烧室下游将高温燃气的焓降转化为轴功率，驱动压气机与附件轮系运转，因此建模时对各级叶尖直径、轮盘厚度和轴向间距的匹配要求极高。

　　从结构功能看，前端大尺寸叶片负责大流量进气与初步增压，叶身扭曲规律沿径向变化，用于兼顾叶尖与叶根处的线速度差，降低气流沿叶高方向的二次流动；后段各级叶片更短更密，轮盘外缘与叶片根部采用整体式连接，减少高转速下的榫头连接松动风险。相邻叶盘之间保留了确定的轴向间隙，既为气流在级间整流提供空间，也限制转子与静子机匣在热膨胀后的碰磨余量。设计过程中需要同步校核转子的轴向累积尺寸，确保轴承支撑跨距、锁紧螺母定位面与各级轮盘端面贴合，避免高速旋转时产生附加不平衡量。

　　外形与安装边界方面，模型最大外圆由首级风扇叶尖决定，后端轴颈直径明显收小，可与轴承、密封件和锁紧件形成装配链。叶片外轮廓与机匣内壁之间只保留微小径向间隙，该间隙直接影响压气机效率和喘振裕度，因此在三维建模中需要把叶尖回转面作为关键包络面控制。主轴中心孔、端面定位台阶和周向锁紧结构均按同轴关系建立，便于后续在装配环境中与燃烧室、静子叶片、轴承座及外部机匣进行干涉检查。

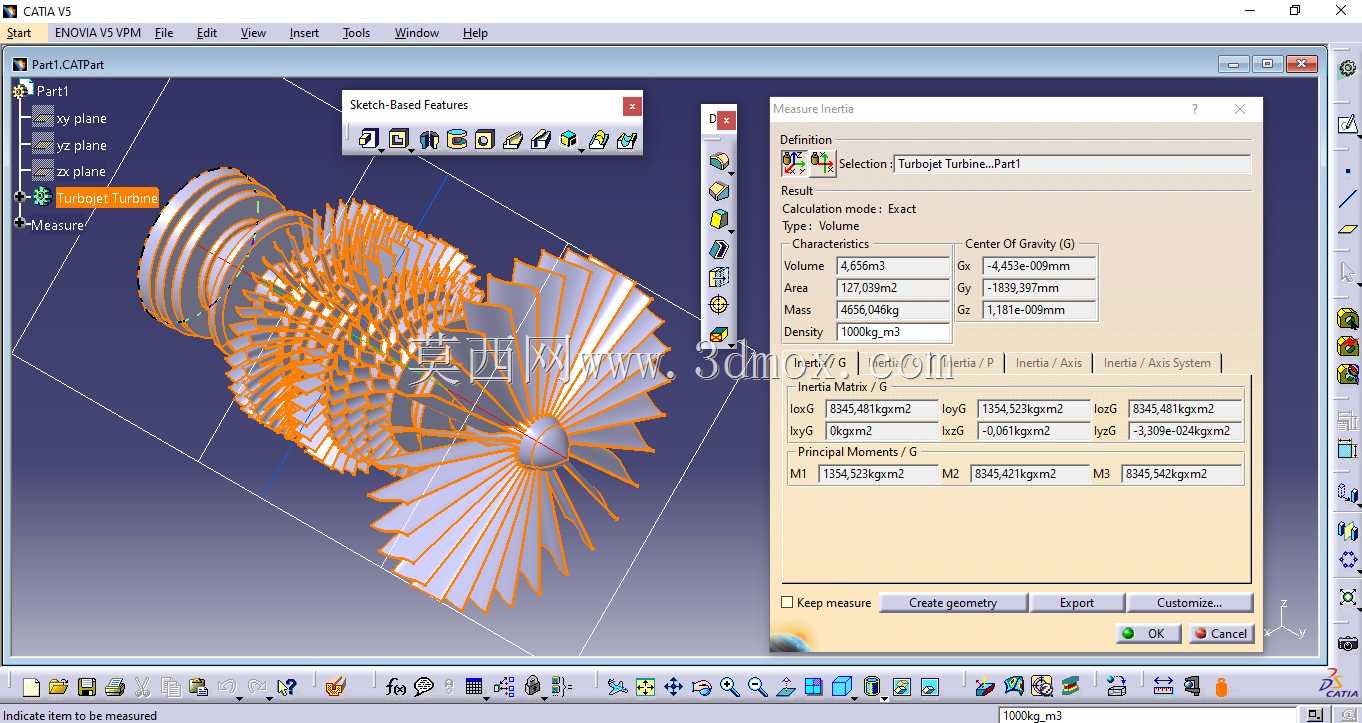

　　建模思路上，先以气动流道确定各级轮毂比和叶尖锥度，再由叶身截面曲线放样生成扭曲叶片，随后通过圆周阵列完成整级叶盘，并按轴向位置叠放多级转子。轮盘腹板、减重腔、封严篦齿和轴肩过渡处均保留工程圆角，避免应力集中在叶根与盘缘交接区域。对于结构设计与选型人员而言，这种完整多级转子模型可直接用于转动惯量估算、质心位置确认、支撑方案布置以及与上下游静子部件的空间匹配，也能为有限元分析、动力学简化和样机加工提供清晰的几何基础。
