直列四缸内燃机曲柄连杆活塞总成

　　这套直列四缸动力核心总成，完整还原了内燃机将燃料化学能转化为旋转机械能的核心执行结构，覆盖乘用车、轻型商用车、小型工程机械动力单元的核心运动部件设计逻辑，是动力机械结构设计、运动仿真、装配干涉校验环节的典型参考结构。

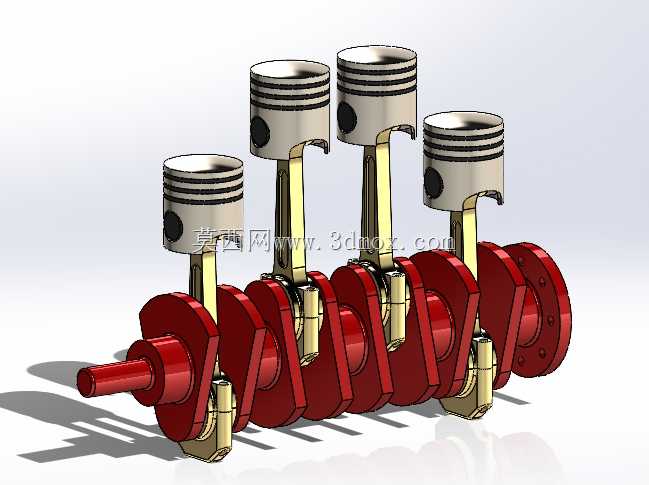

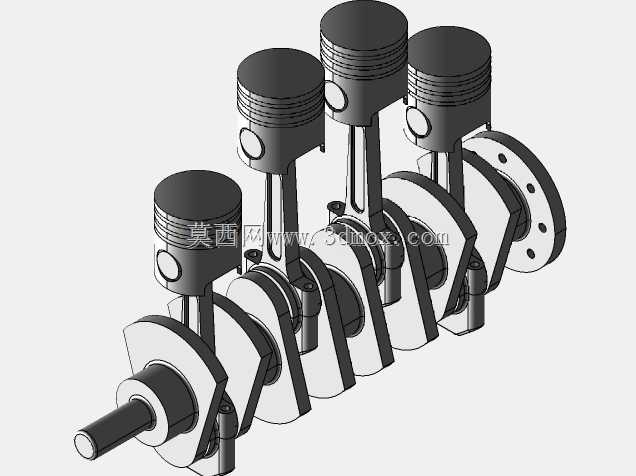

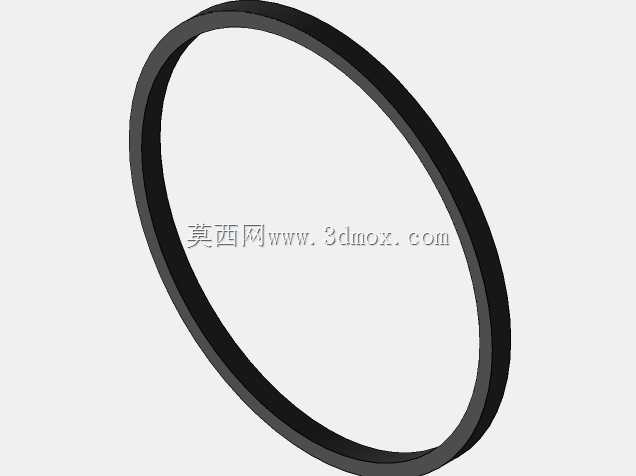

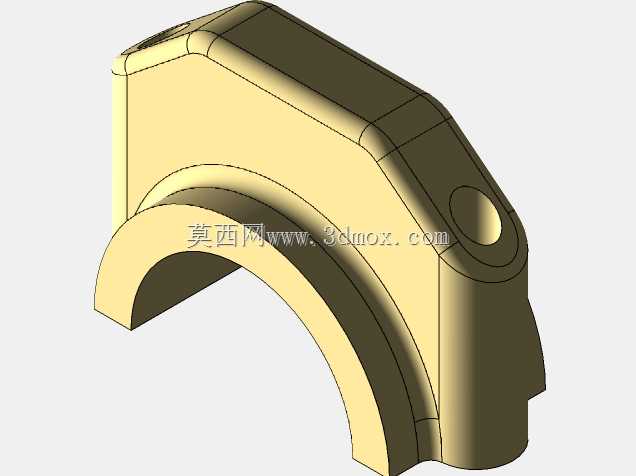

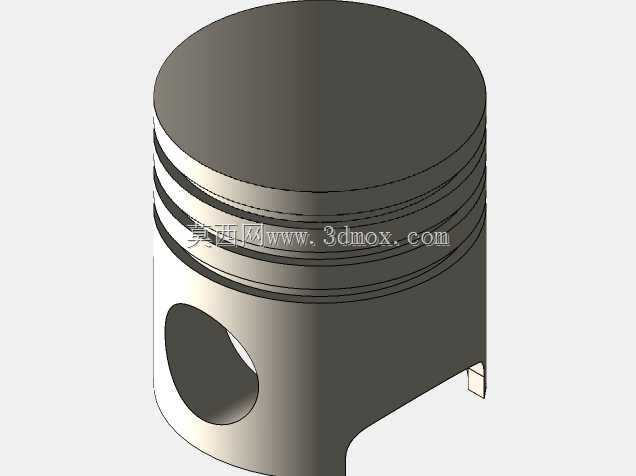

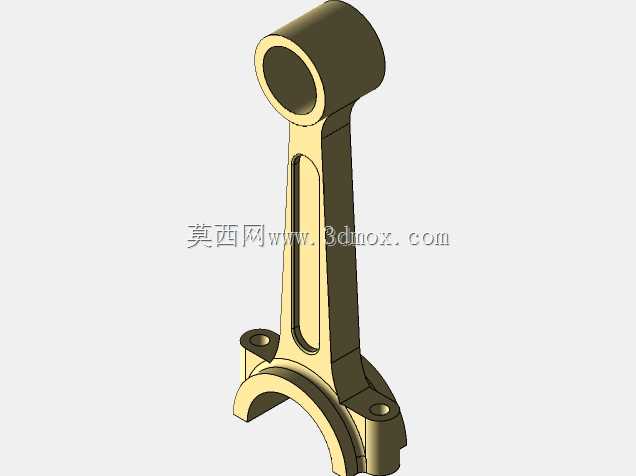

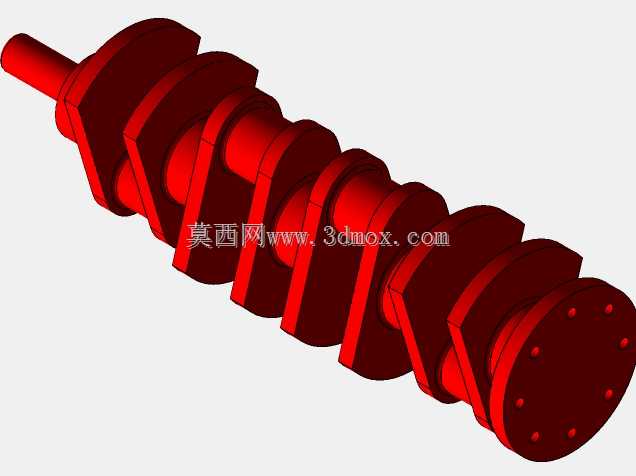

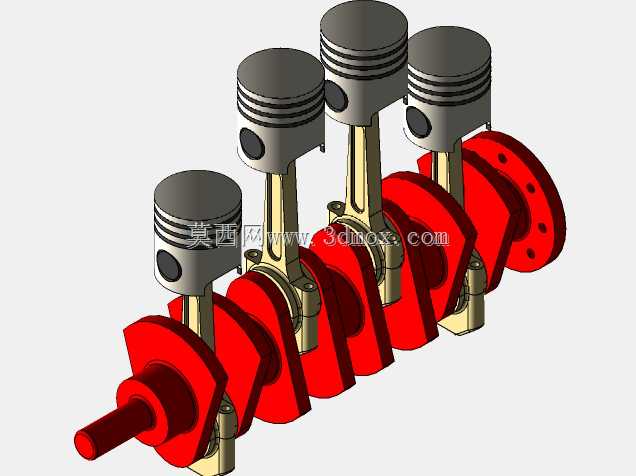

　　整套总成包含四组活塞、连杆、整体式铸造曲轴三大核心运动部件，活塞顶部采用平顶燃烧室适配结构，外周预留三道活塞环安装槽位，分别对应气环密封燃烧室高压燃气、油环刮除缸壁多余润滑油的功能，活塞销座孔与连杆小头通过活塞销形成铰接副，连杆大头采用剖分式轴瓦安装结构，与曲轴连杆轴颈配合，将活塞的往复直线运动转化为曲轴的连续旋转运动。曲轴采用全支承四曲拐平面布置结构，四个曲拐按照1-3-4-2的点火间隔相位排布，相邻曲拐夹角180度，保证四缸做功行程交替衔接，输出扭矩波动控制在合理区间，曲轴两端分别预留前端皮带轮安装轴颈、后端飞轮连接法兰，主轴颈与连杆轴颈之间设置圆滑过渡的配重平衡块，抵消活塞连杆往复运动产生的一阶、二阶惯性力，降低整机运行振动。

　　从安装边界来看，整机轴向长度适配主流1.5-2.0L排量直列四缸机体的缸心距排布，曲轴主轴颈直径、连杆轴颈直径匹配常规乘用车发动机的轴瓦选型规格，活塞外径对应标准缸径尺寸，连杆中心距符合量产机型的冲程比例设计，所有运动部件之间预留了符合工程规范的运动间隙：活塞与缸壁之间预留热膨胀间隙，连杆大头与曲轴曲柄臂之间预留轴向窜动间隙，曲轴轴向定位端面预留止推片安装空间，完全避免运行过程中出现运动干涉。

　　设计过程中优先保证运动学逻辑的准确性：曲拐相位角度严格匹配四冲程发动机的做功顺序，连杆摆动角度、活塞行程参数符合曲柄连杆机构的运动学公式，配重块的质心位置经过惯性力平衡校核，既可以用于教学场景下演示内燃机曲柄连杆机构的运动原理，也可以作为新机型概念设计阶段的结构参考，用于校验缸体内部空间布局、运动包络范围、润滑通路布置的合理性，活塞内腔、连杆杆身的工字形截面、曲轴内部的润滑油道预留结构都按照实际量产机型的工艺逻辑搭建，能够直接导入运动仿真模块完成活塞加速度、连杆受力、曲轴扭矩输出的模拟计算，为后续的零部件强度校核、疲劳寿命分析提供准确的装配体基础。
