重型台虎钳夹持工装结构设计

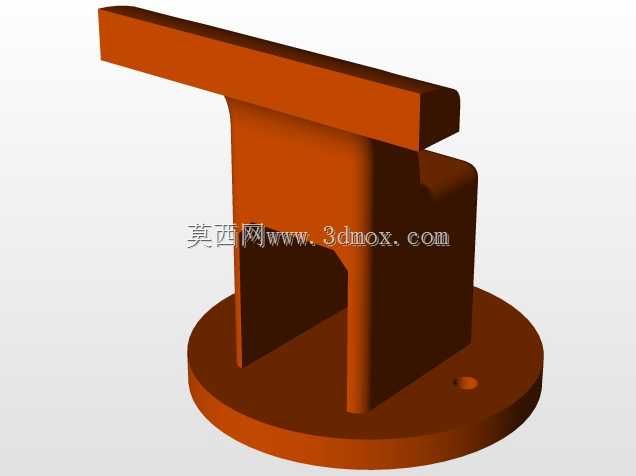

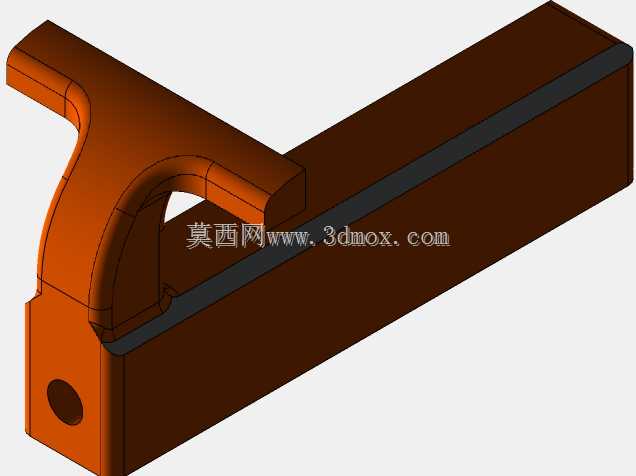

　　这套台虎钳三维结构围绕钳工工位、机加工装夹、维修装配场景搭建，整体采用固定式回转底座布局，钳身主体为厚重铸铁轮廓，固定钳身与活动钳身的配合导轨做了加长导向设计，夹持工件时活动钳身沿导轨做直线进给，不会出现偏摆翘动的问题。从实际使用逻辑来看，这类虎钳常安装在钳工操作台、铣床工作台或者维修车间工位上，底座预留的安装孔位可以直接通过螺栓锁紧在工作台台面，回转底座结构允许钳身整体绕中心轴旋转角度，加工斜向工件、异形件时不需要反复挪动工件，松开底座锁紧手柄即可调整角度，调整到位后重新锁死就能保证刚性。

　　夹持部分的钳口做了可拆卸式设计，钳口板表面加工出交叉防滑齿纹，夹持毛坯件、型钢、待修零部件时可以咬住工件表面，避免铣削、锉削、敲击装配过程中工件滑移；钳口板通过沉头螺钉固定在钳身上，长期使用齿纹磨损后可以单独更换钳口板，不需要整体报废钳体，维护成本更低。传动部分采用梯形丝杠副，丝杠一端穿过固定钳身的支撑座，配合摇动手柄，转动手柄时丝杠带动活动钳身沿导轨平稳开合，梯形螺纹的自锁特性可以在夹持到位后自动锁止，即便承受较大的切削冲击力、敲击振动力，钳口也不会自行松退。

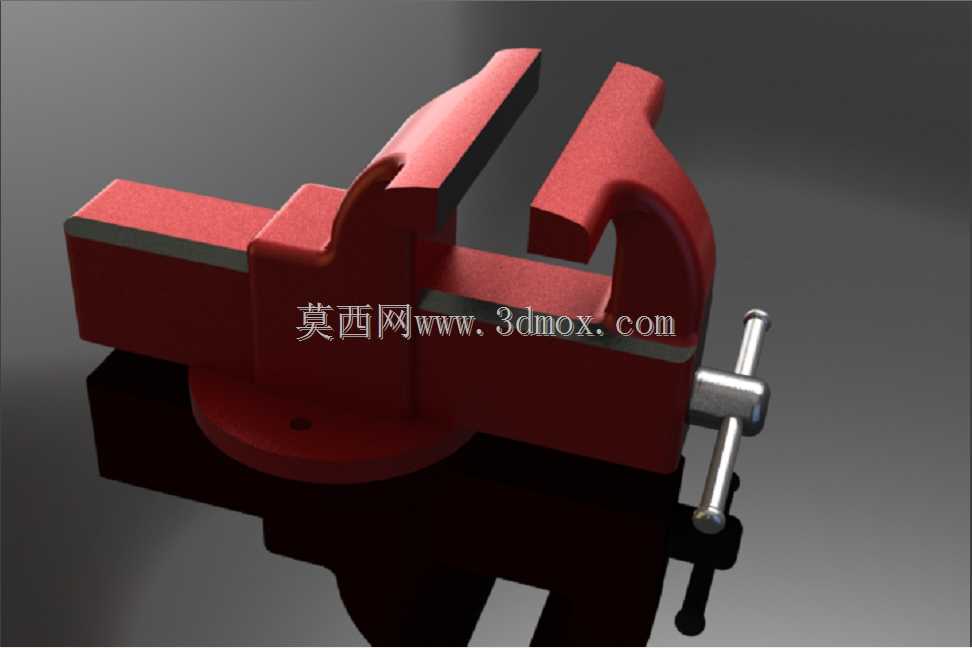

　　外形布局上，钳体的重心完全落在底座支撑范围内，最大开口行程覆盖常规钳工加工的工件尺寸，既可以夹持扁钢、圆棒这类常规型材，也可以容纳小型焊接组件、待装配的机械零部件；钳身两侧的弧形加强筋从导轨位置一直延伸到钳口背部，夹持大尺寸工件施加较大夹紧力时，筋板可以分散钳口处的弯曲应力，避免钳身出现开裂变形。手柄采用长杆镀铬结构，力臂长度经过匹配，操作人员手动转动手柄就能输出足够的夹紧力，不需要额外加套管增力，同时手柄两端做了圆滑挡头，转动过程中不会脱手。

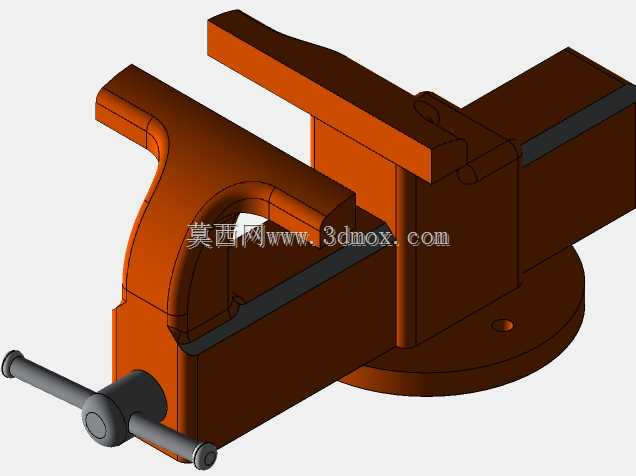

　　建模过程中完整还原了各零件的装配配合关系：固定钳身与底座的回转配合面、活动钳身与导轨的滑动间隙、丝杠与螺母的螺纹配合、钳口板的安装定位面都按照实际装配公差搭建，既可以用于工装选型时核对安装边界，也能作为钳工实训、夹具结构教学的演示模型，拆解后可以清晰展示丝杠传动、导向导轨、锁紧机构的工作逻辑，帮助设计人员理解手动夹持夹具的刚性设计要点，在做专用工装改造时也可以参考这套虎钳的夹持结构，衍生出适配不同工位的快速夹紧夹具。
