硬质合金平口虎钳工装夹具结构

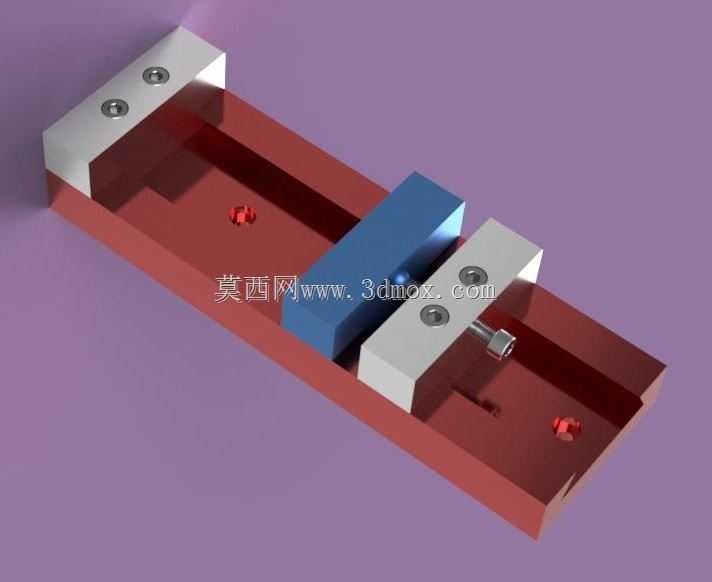

　　这套虎钳结构面向中小零件的铣削、钻孔、修配与检测工位，整体采用长底座加滑动钳口的经典布局，外部轮廓控制在300×100×55mm，占用工作台面较小，却能提供稳定的直线夹紧行程。底座开设纵向通槽，既承担活动钳体的导向，又为切屑、冷却液排出留出空间，避免铁屑堆积在配合面造成卡位。固定钳口布置在底座一端，通过两颗内六角螺钉与基座锁紧，钳口贴合面经过平直度约束，装夹后能够保证工件基准边与钳口平行。活动钳体沿槽向移动，中部蓝色块体对应丝杠螺母或滑动承压段，端部旋入件传递夹紧力，转动时推动钳口平稳靠拢，操作力矩转化为沿钳身长度方向的压紧力。

　　从实际加工场景看，这类虎钳常安装在铣床、钻床或检测平台上，用于固定条料、块料及小型异形坯件。工件放入两钳口之间后，依靠丝杠进给产生持续夹紧力，钳口钢件与红色底座形成明显的受力层级：底座承担弯矩与台面支撑，钳口块承担局部挤压，螺钉负责可拆卸更换。硬质合金钳口的设计思路在于提高咬合面耐磨性，在反复夹持钢件、铝件或淬火小件时，减少钳口压痕、塌陷和磨损，长期保持夹持精度。对于批量修边、开槽、钻孔工序，钳口寿命直接影响换件频率和停机时间，因此高硬度咬合区比普通软钢钳片更适合频繁作业。

　　结构建模时需要重点控制几处边界：底座底面作为安装基准，应保持平面连续，便于通过压板或T形槽螺栓固定；固定钳口背面与底座端面的位置关系决定开口起始位；活动钳体底部导向面与底座槽宽采用间隙配合，既要滑动顺畅，又不能因间隙过大产生仰头或偏摆。丝杠轴线应尽量接近工件被夹持高度，使夹紧力作用线靠近工件重心，降低工件翘起趋势。若夹持较薄板材，可在钳口与工件之间增加平行垫铁，使受力点落在工件实体区域，避免悬空振动。

　　外形尺寸方面，300mm长度给钳口行程和底座固定区预留了平衡空间，100mm宽度限制了整体侧向占地，55mm高度则使钳口夹持面不会过高，有利于减小切削力形成的倾覆力矩。安装时需确认工作台T形槽间距、压板位置以及刀具走刀范围，避免刀路与钳口螺钉、手柄发生干涉。底座两端红色紧定件可用于行程限位或辅助锁紧，在振动较大的粗加工工况下，能够补充滑动方向约束，减少夹紧后退让。

　　该结构并不追求复杂液压增力，而是以简单机械传动换取可靠维护性：钳口磨损后可拆换，螺钉标准化程度高，滑动面清理方便。对三维设计人员而言，建模时应把钳口平行度、丝杠同轴度、槽面配合间隙和底座安装孔位作为核心检查项；对工艺人员而言，则需结合工件材质、切削力和批量大小，判断是否需要增加软爪、合金垫片或侧向定位挡块，从而把通用虎钳转化为适配具体工序的装夹工装。
