履带式巨型斗轮堆取料装料设备

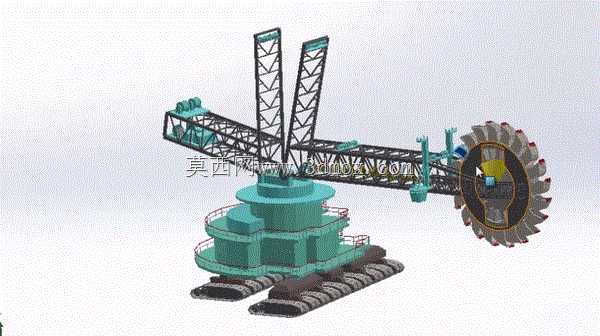

　　这套三维结构围绕大型散料堆场的连续取料、转堆和装车作业展开，主体采用履带行走底盘承载回转平台，前端配置大直径斗轮，后端通过长桁架臂架衔接物料转运路径，适用于煤炭、矿石、砂石、粮食等散状物料的露天堆场作业。设备在现场并不依赖固定轨道，履带底盘提供较低接地比压，能够在硬化地面或压实堆场表面短距离移位，配合上部平台回转，斗轮可在扇形作业范围内逐层切削料堆，减少装载机频繁往返和自卸车对位等待。

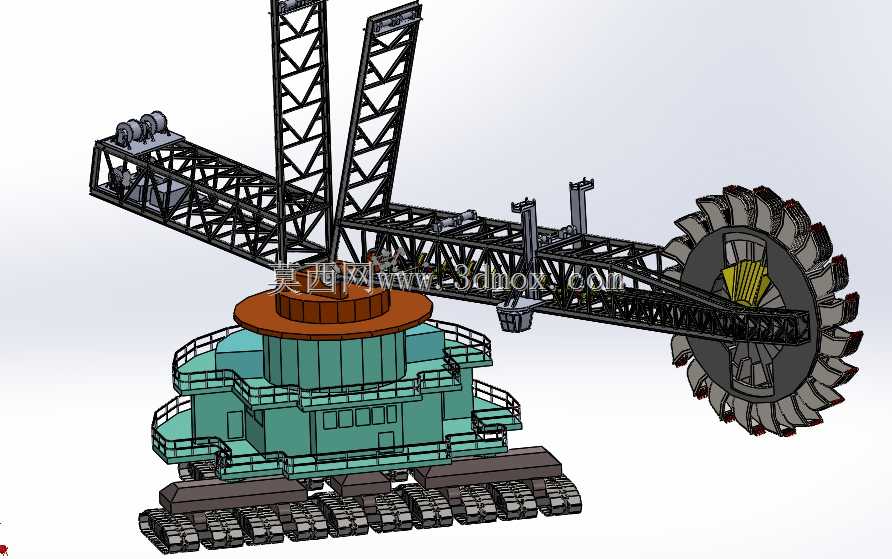

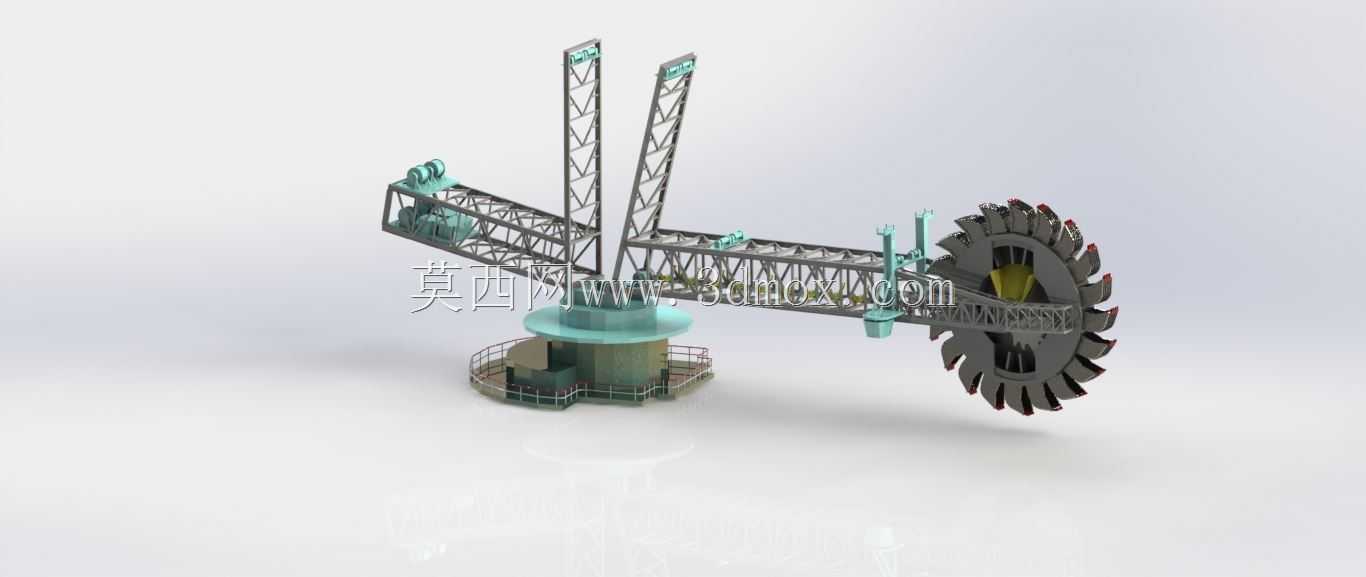

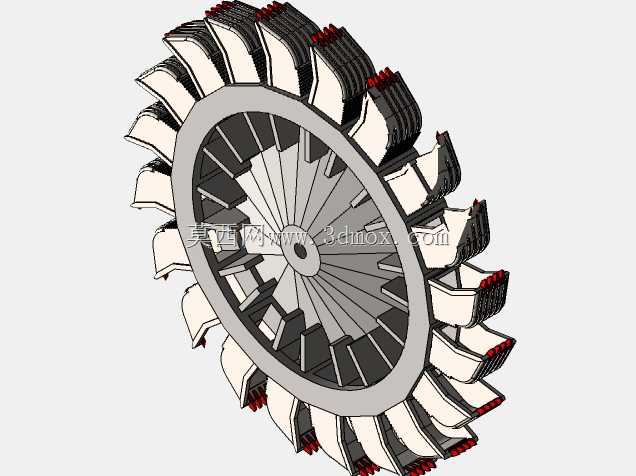

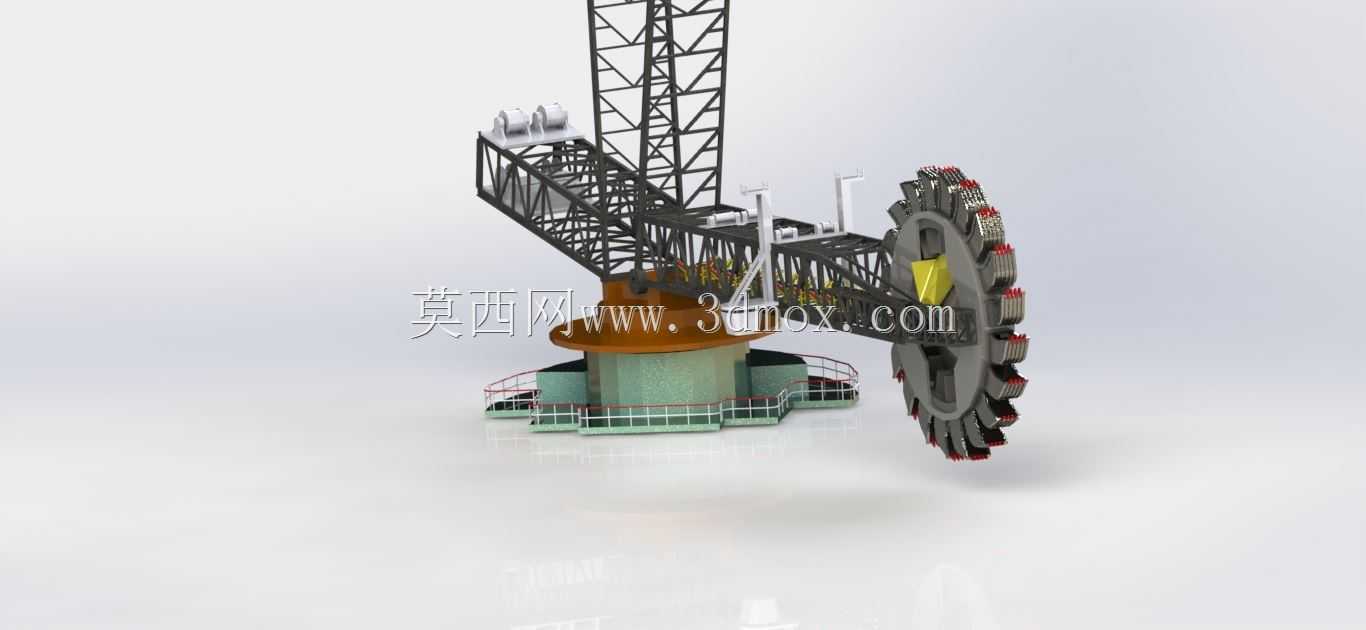

　　建模时先从作业边界反推总体布置：斗轮直径决定单次切削高度和铲斗取料容积，臂架长度决定取料半径与卸料点覆盖范围，履带总成宽度则决定整机通过宽度和运输拆解边界。斗轮外缘均布铲斗，铲斗随轮体旋转切入料堆，物料提升至轮体上部后经溜料槽落到臂架带式输送机，再向尾车或地面输送系统转运。臂架采用空间桁架结构，弦杆与腹杆形成稳定受力路径，在控制自重的同时承受斗轮挖掘反力、输送带张力和风载；两根高位桁架结构用于拉索或机构支撑，使臂架俯仰时受力路径更清晰。

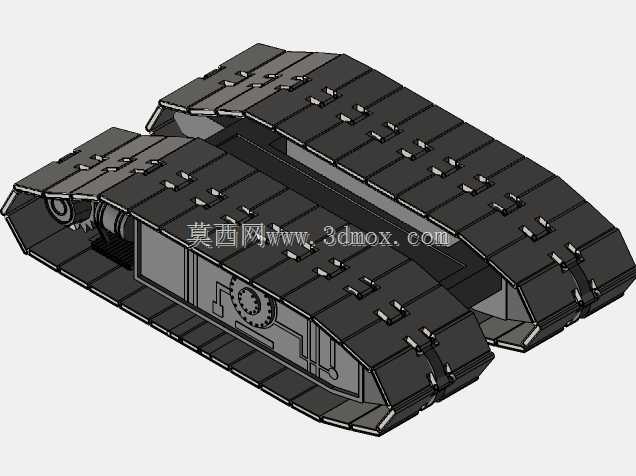

　　上部回转平台布置动力站、机房、回转支承、俯仰铰点和维护通道，平台外缘设置栏杆与检修平台，梯道连接底盘和主要维护面。履带架、驱动轮、导向轮、支重轮和履带板按实际装配关系分层建立，便于检查行走驱动空间、张紧行程和履带包角。斗轮侧保留铲斗、斗唇、卸料槽和导料板的相对位置，臂架上托辊、滚筒、清扫器和输送带轮廓也需要在干涉检查中体现，否则后续布置溜槽和防护罩时容易出现空间冲突。

　　安装边界方面，整机长度主要由臂架前伸量和后部平衡段决定，宽度受履带外宽和平台走道限制，高度则与臂架仰角、斗轮抬起位置及上部桁架相关。现场布置需预留斗轮旋转安全圈、臂架俯仰空间、履带转向区域和物料下落通道；运输时可将臂架、斗轮、栏杆、输送机段和履带组件分拆，到达现场后再以铰点、法兰和销轴定位。结构校核重点集中在斗轮轴座、臂架根部、回转支承连接面、履带架铰接点和俯仰支撑点，尤其是偏侧取料时，挖掘阻力、输送带偏载和回转惯性会共同形成交变载荷。三维设计中把这些载荷传递路径显式建模，能够更早发现维护空间不足、溜料角度不顺、部件拆装干涉等工程问题。
