大吨位双梁桥式起重设备结构设计

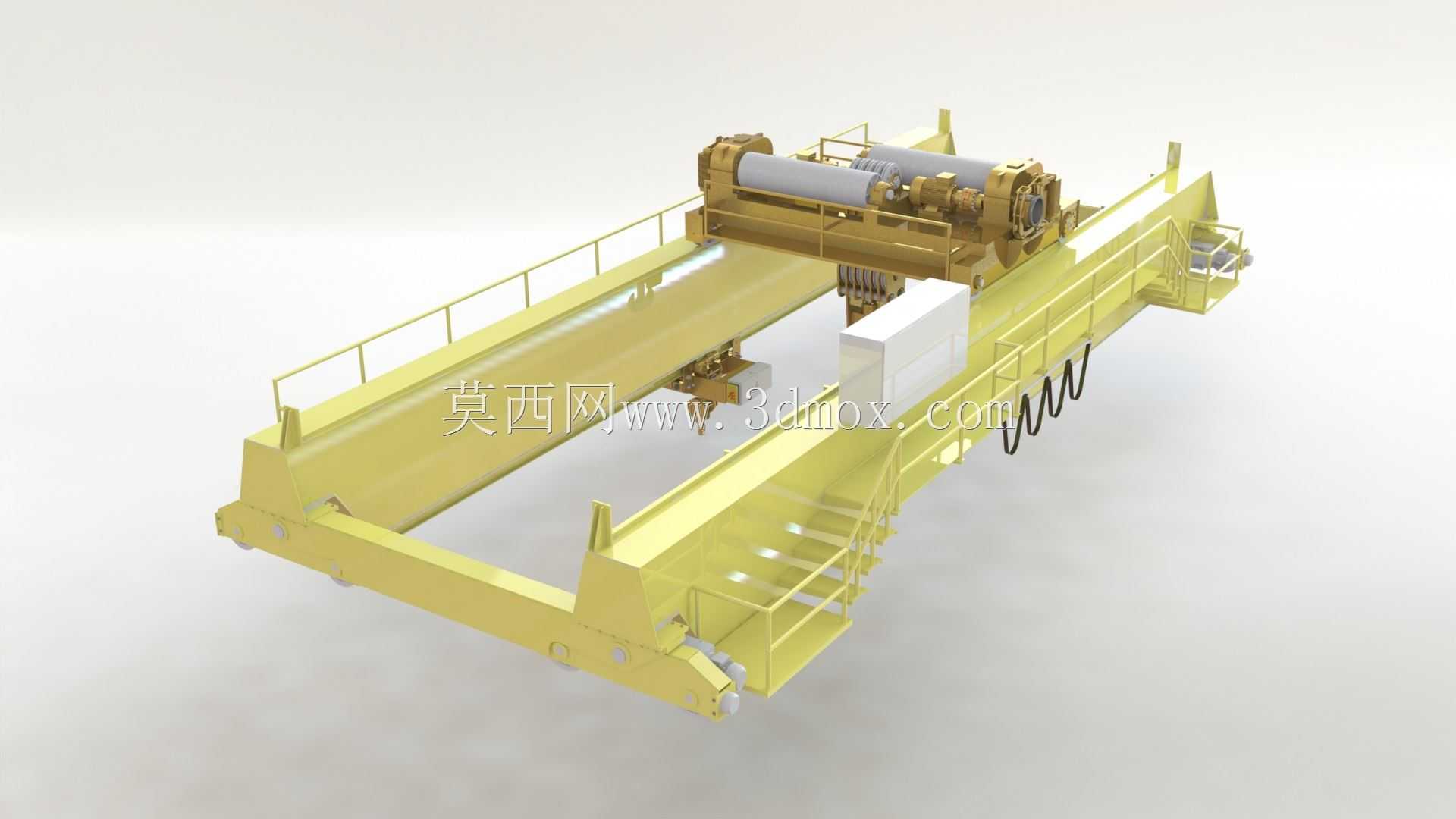

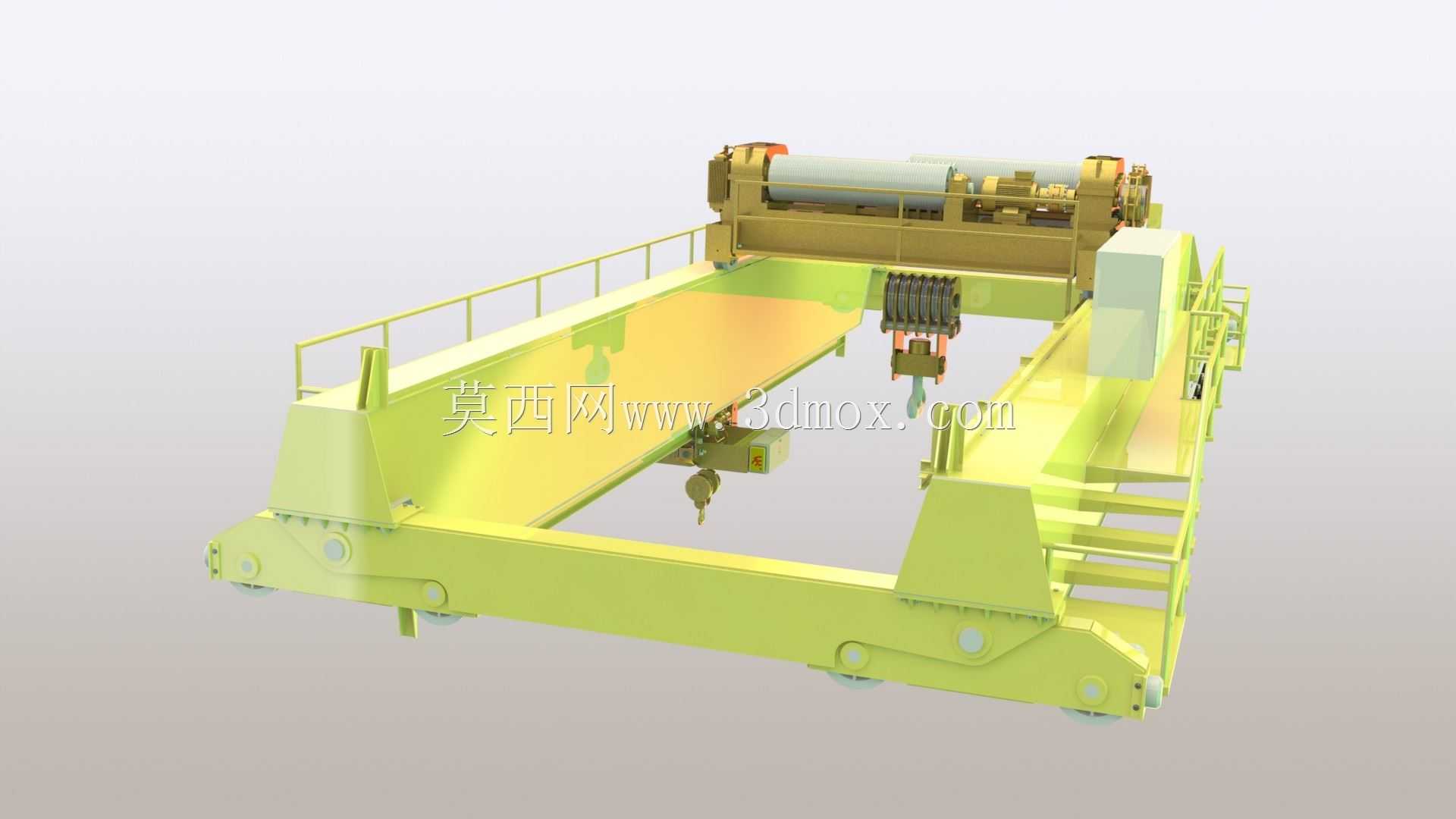

　　该双梁起重设备主要面向重型厂房内的固定跨间物料搬运，常见于冶金车间的钢水包与坯料转运、重型机加工车间的大型工件上下机床、钢结构预制场的构件翻身合龙，以及仓储库区的重型集装单元堆码。其作业范围覆盖厂房上方的矩形空间，轨道沿厂房纵向牛腿铺设，小车在两根主梁上方横向运行，吊钩通过起升机构完成垂直升降，三者联动可实现跨内任意点位的重物取放。相比单梁结构，双梁布置在相同起升高度下可提供更稳定的受力路径，主梁截面高度与腹板间距更大，小车轨道直接铺设在主梁顶面，轮压传递直接，适合100吨级主钩加10吨副钩的复合工况。主钩承担重型设备、钢卷、铸锻件等大质量载荷，副钩则用于轻载快速吊运、辅助翻身以及工装吊具的摘挂，副钩起升速度通常高于主钩，

　　可减少轻载作业的等待时间。端梁作为整机沿厂房轨道运行的支撑部件，内部布置车轮组与运行驱动，车轮踏面与轨道顶面匹配，轮缘用于导向并限制脱轨风险；端梁与主梁之间采用可靠连接，保证桥架整体刚度，避免启动制动时产生过大偏斜。主梁外侧设置检修通道与防护栏杆，可供人员进入检查小车轨道、接线桥架和润滑点，端梁端部常设缓冲件与限位触板，在轨道终点吸收碰撞能量并切断运行回路。设计时需先确定厂房跨度、起升高度、工作级别和最大轮压，再反推主梁高度、翼缘板厚、腹板间距及加劲肋布置；加劲肋用于控制腹板局部屈曲，横向加劲肋间距与主梁剪力分布相关，纵向加劲肋则用于高腹板区域的稳定控制。小车架本身是焊接箱形或板梁组合结构，上面固定卷筒、减速器、制动器、

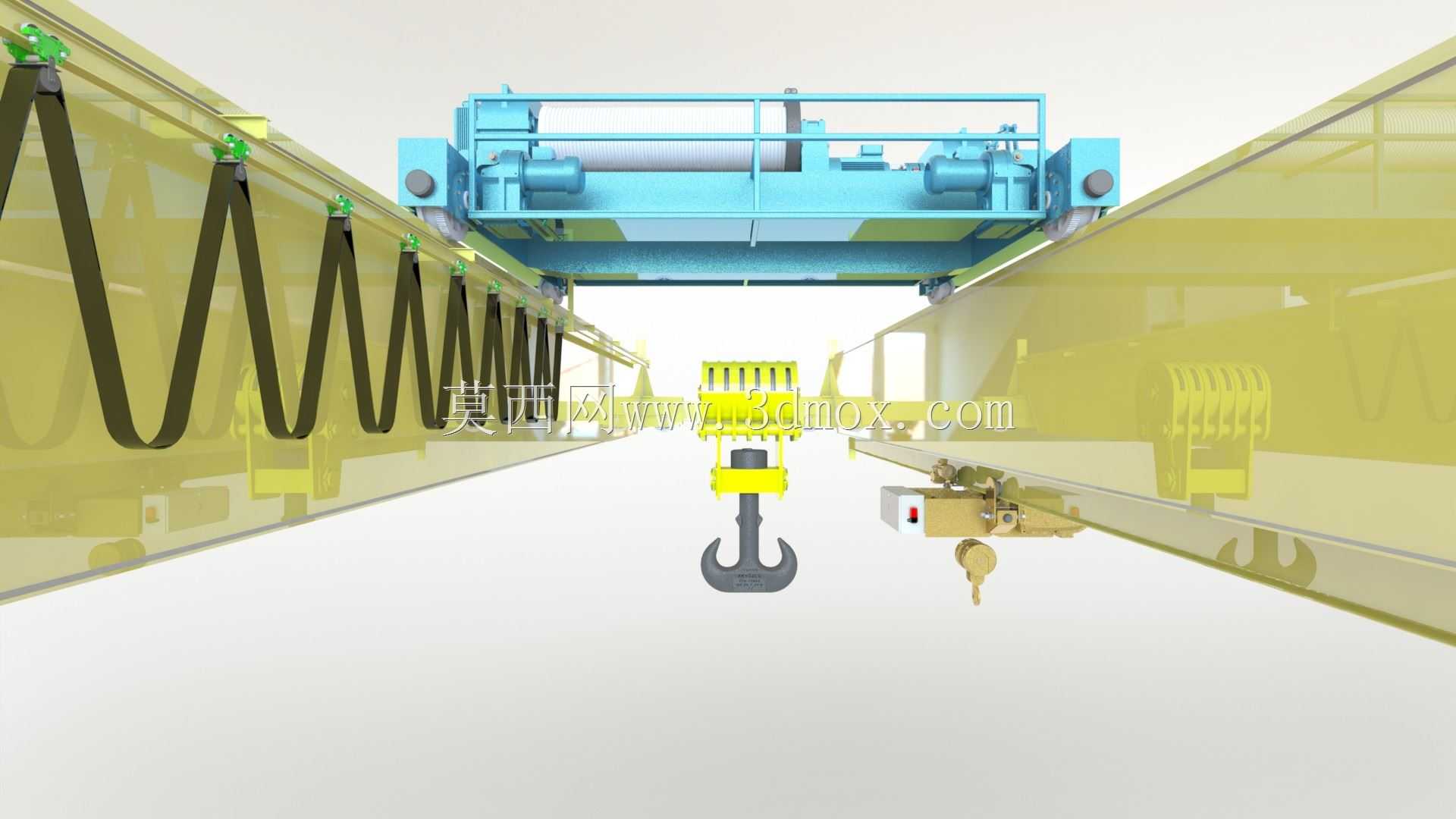

　　电机和滑轮组，钢丝绳多层缠绕或单层缠绕的选择取决于容绳量与起升速度要求。吊钩组配备滑轮倍率，通过改变钢丝绳分支数降低单绳拉力，同时使吊钩以合适速度升降；制动器常设在高速轴，具备失电制动能力，防止动力中断后载荷下坠。安装边界方面，整机外形尺寸受厂房跨度、轨面至屋架下弦距离、安全净距和检修通道宽度约束；车轮内侧与轨道侧面需保留运行间隙，端梁端头与厂房立柱或车挡之间设缓冲距离，小车位于主梁端部时，吊钩侧面与建筑物、设备及管道之间也要满足安全净空。三维建模过程中，桥架、小车架、运行机构和起升机构需按实际装配关系搭建，重点核对轨道中心线、车轮同位差、钢丝绳缠绕路径和吊钩极限位置，避免现场安装时出现干涉。对于重型起重设备，

　　结构刚度与疲劳性能同样关键，主梁需控制额定载荷下的下挠量，长跨度设备还需预设上拱度，以补偿自重和作业载荷造成的变形。电气管线通常沿主梁腹板或盖板侧桥架敷设，拖链或滑车方式跟随小车移动，司机室可根据厂房布局固定在端梁侧或随小车运行，操作视野需覆盖吊装路线与落钩区域。此类设备的价值不在于复杂外观，而在于在有限厂房空间内以稳定桥架和双起升机构完成高频、重载、精准的物料转移，建模时保留这些结构逻辑，才能为后续强度校核、轮压计算和现场布置提供可用的数字基础。
