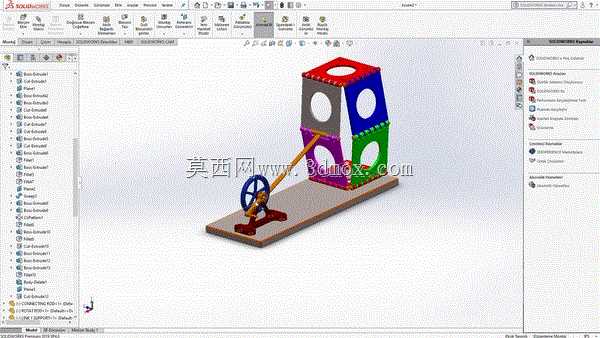

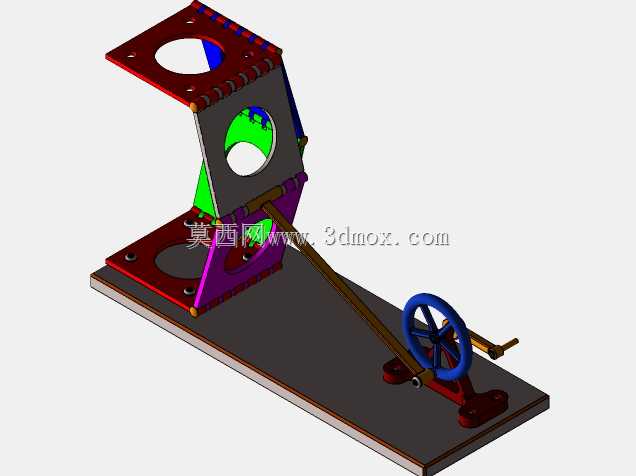

这套机构组件是面向机械原理教学与传动方案验证开发的典型平面连杆演示装置,整体采用底板承载式布局,所有运动构件、支撑立柱、紧固件都在同一块安装基板上完成定位,不需要额外搭建机架就能完整呈现曲柄摇杆机构的运动传递逻辑。从实际使用场景来看,这类装置常出现在高校机械基础实验室、职业院校实训工位以及企业传动方案预研小组的桌面上,用来直观展示回转运动到往复摆动的转换过程,帮助学习者理解连杆机构的死点位置、急回特性、运动干涉边界这些抽象知识点,也能作为小型工装驱动单元的原理样机,验证摆臂类执行端的行程轨迹是否符合设计预期。

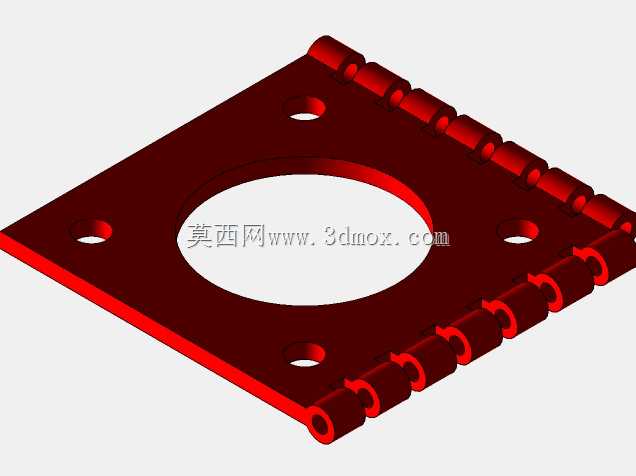

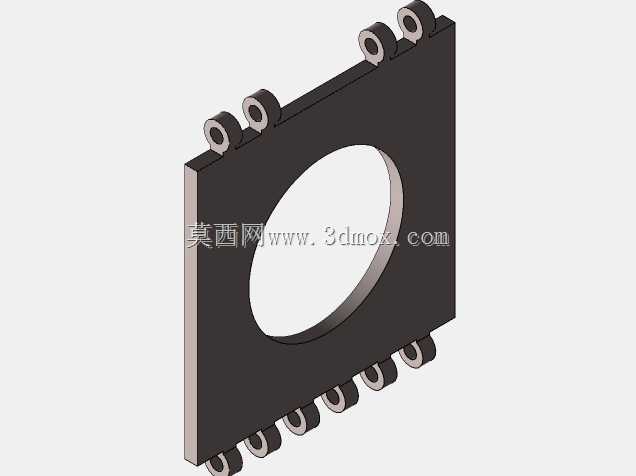

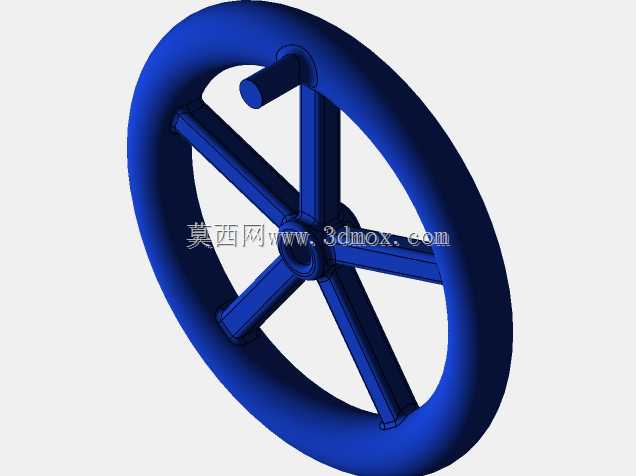

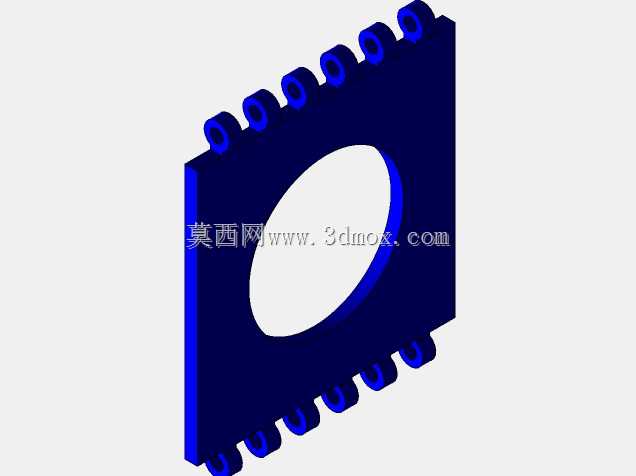

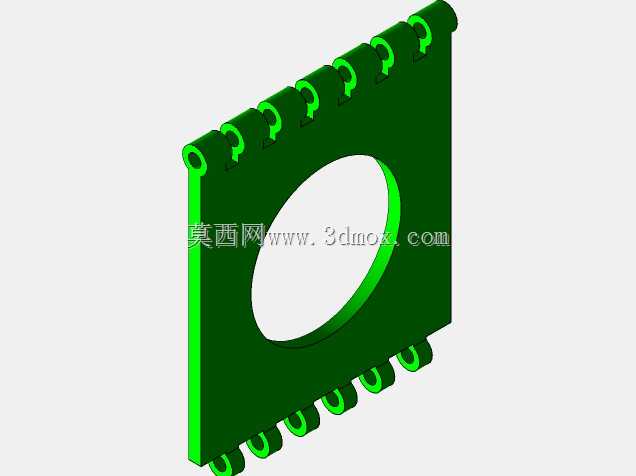

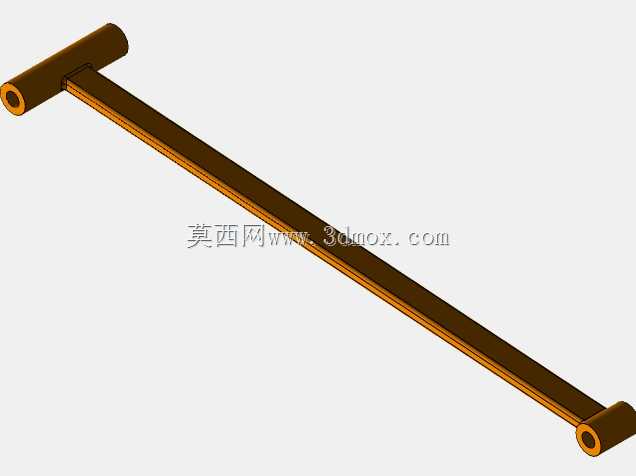

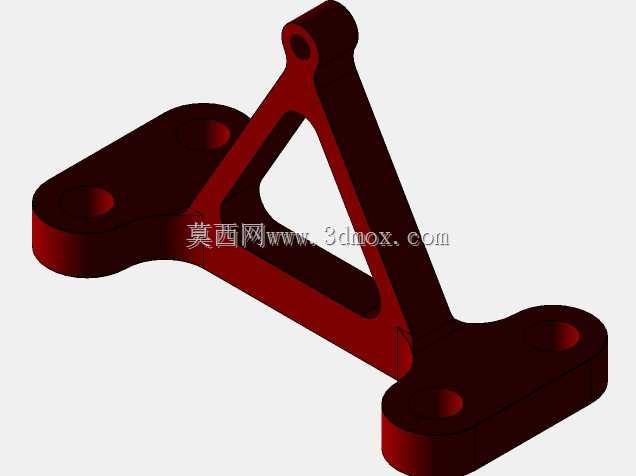

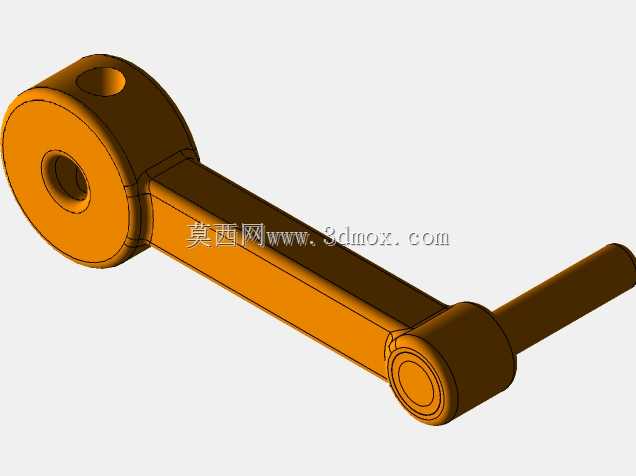

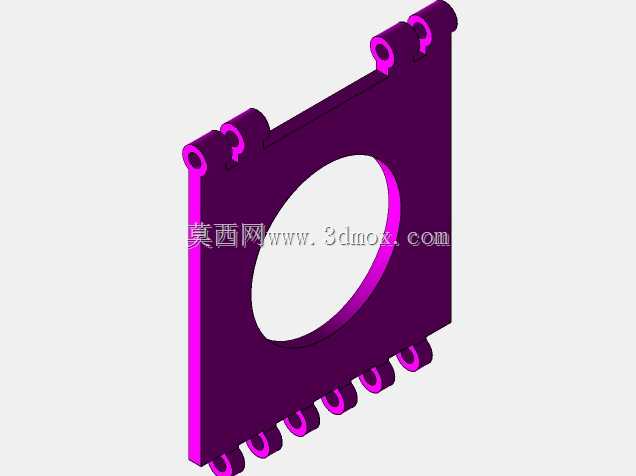

整套装置的动力输入端为带手轮的曲柄构件,手轮轮缘做了防滑加粗处理,手动转动时可以获得足够的操作力臂,不需要外接电机就能低速驱动整套机构运转,方便教学场景下逐点观察构件位姿。曲柄通过销轴与连杆铰接,连杆另一端连接摇杆摆臂,摆臂的回转支点固定在立式支撑框架的中部轴孔内,支撑框架采用三块不同配色的立式板件叠装而成,板件上预留了多组不同高度的铰接孔位,教学演示时可以更换摇杆的固定支点位置,快速调整摆臂的摆动角度与输出行程,适配不同的演示需求。底板上沿长度方向加工了多组等距安装孔,支撑框架、曲柄轴承座都可以通过螺栓在孔位上调整固定位置,改变连杆的工作长度与机构传动角,避免传动角过小导致机构卡滞。

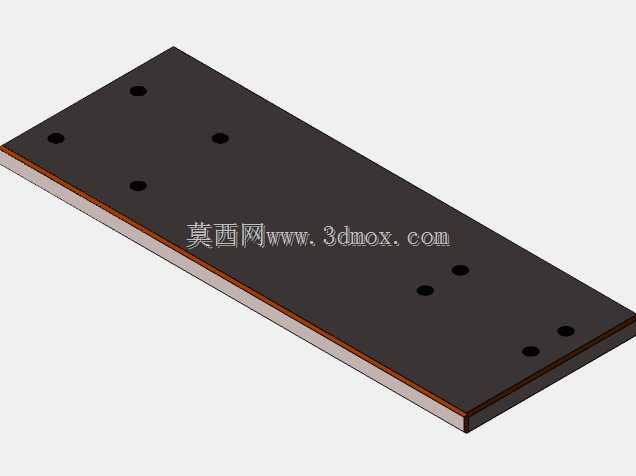

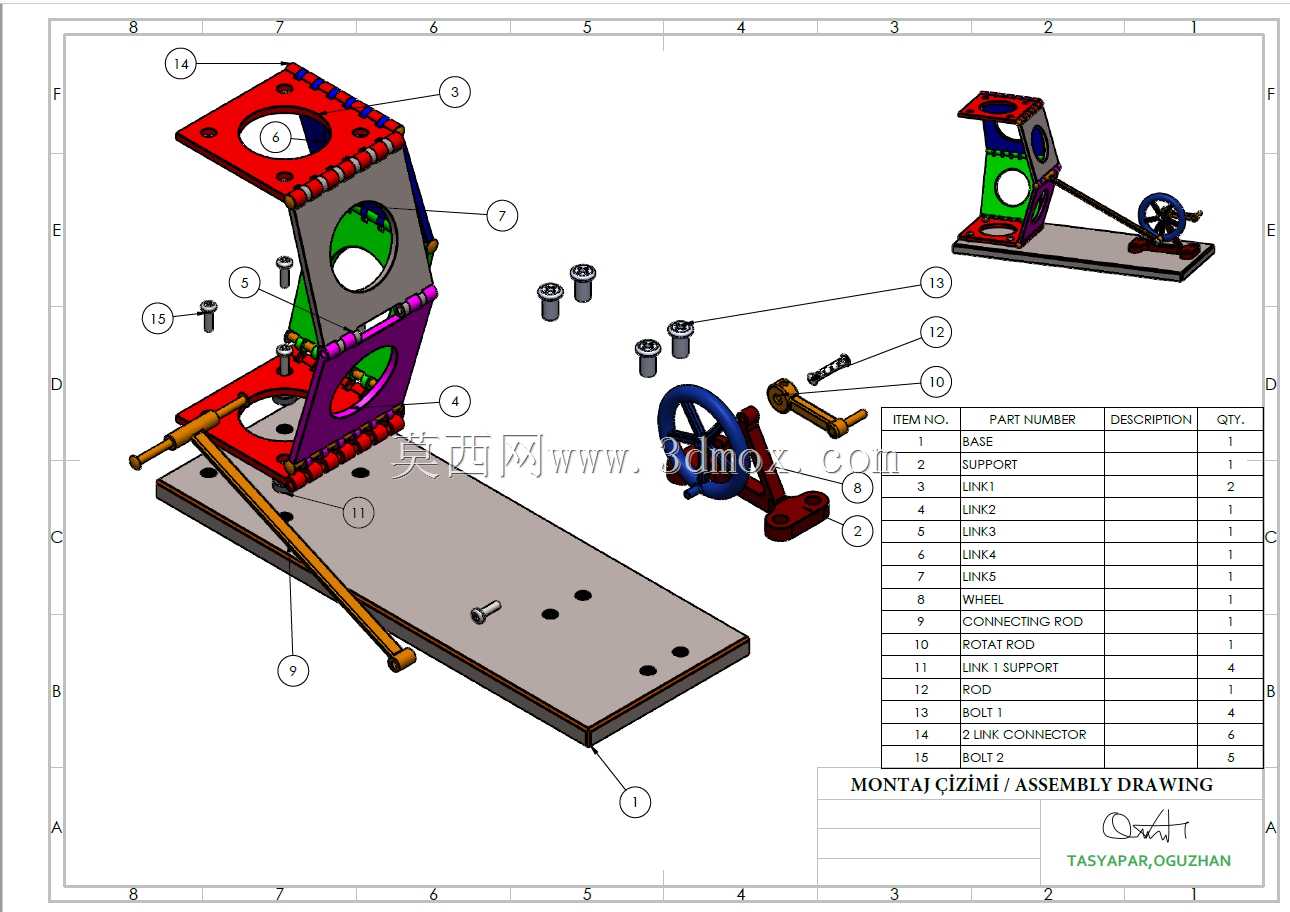

从安装边界来看,底板为长条形平板结构,整体占地长度适配常规实训桌面的纵深尺寸,所有运动构件的外轮廓运动包络都落在底板边界以内,摇杆摆动到极限位置时不会超出基板外缘,手动盘车过程中没有构件外凸的安全隐患。铰接位置全部采用螺栓加衬套的连接形式,紧固件全部为标准内六角螺丝,拆解重组时不需要专用定制工具,学员可以自行完成整机拆装,熟悉连杆机构的装配顺序与配合要求。配套的工程图完整标注了所有构件的序号、装配关系与明细栏,每个零件的外形尺寸、配合孔径都在图纸中明确标注,建模时所有铰接位置的同轴度、运动间隙都按照演示教具的使用要求设定,转动副预留了合理的活动间隙,长时间手动运转也不会出现构件抱死、运动卡顿的问题,支撑框架的立板之间通过定位销保证装配位置精度,反复拆装后也能保持铰接孔的同轴度要求。
