方形法兰90度弯管流体转接构件

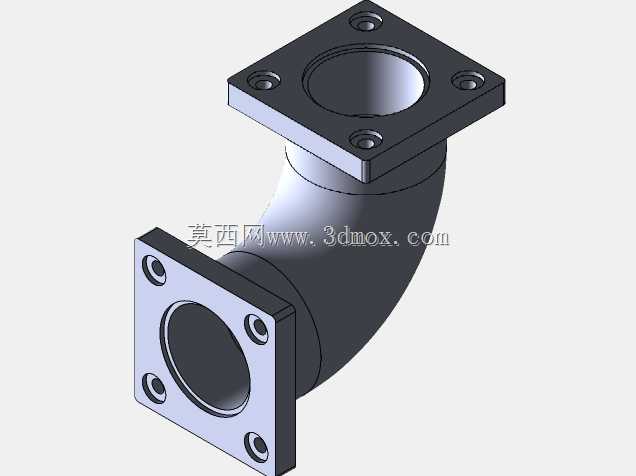

　　该构件为两端带方形安装法兰的90度弯管转接件，在流体输送管路系统中承担管路走向换向、不同安装面之间的管路对接功能，常见于工业通风管路、低压给排水管路、小型设备气动回路、洁净流体输送工位的管路布局场景中，用来替代直段管路无法适配的垂直面转接需求，避免管路额外拼接多段接头带来的密封冗余与泄漏风险。

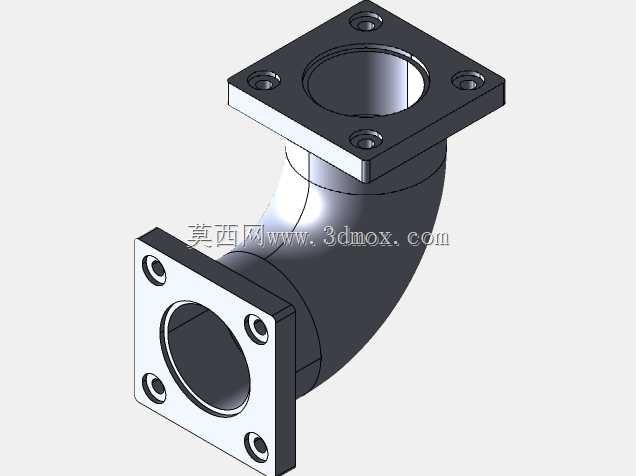

　　从结构设计逻辑来看，构件主体为等径90度弧形弯管段，弯管曲率过渡平滑，无突变折角，流体在转向过程中不会出现局部涡流陡增、压损异常升高的问题，弯管两端分别对接一块正方形安装法兰，法兰盘面与弯管管口端面完全贴合共面，法兰四角均匀开设贯通安装孔，孔位沿法兰中心呈对称分布，安装时可通过螺栓穿过四角孔位，将弯管两端分别固定在两个相互垂直的设备安装面或者管路对接端面上，法兰盘面可预留密封垫片安装空间，压紧后可实现管路端面的静密封，适配低压工况下的流体密封要求。

　　建模过程中需先确定弯管的通径内径、管壁厚度、弯曲半径核心参数，先扫描生成弧形弯管主体，再分别在两个垂直端面绘制方形法兰轮廓，拉伸生成法兰实体后，对法兰四角的安装孔执行阵列切除，保证两端法兰的孔位方位匹配现场安装的螺栓排布，避免出现孔位错位无法穿装螺栓的问题。安装边界方面，方形法兰的外轮廓边长大于弯管外径，法兰边缘超出弯管外壁的区域为螺栓安装预留了扳手操作空间，现场装配时不需要额外扩孔或者避让弯管本体，两个法兰分别处于X向与Z向垂直平面，整体构件占用的空间为弯管弯曲半径对应的直角区域，布局管路时可提前在两个垂直安装面预留对应法兰的安装孔位，无需额外调整周边管线走向。该构件结构简洁无多余冗余特征，既可以作为初学者练习扫描、阵列、特征组合的建模练习案例，也可以直接套用在低压管路换向工位的结构设计中，两端法兰的对称孔位设计适配通用标准螺栓紧固件，不需要定制特殊连接件，现场拆装维护时可直接松开四角螺栓即可取下弯管段，清理管路内部积留介质或者更换密封垫片都十分便捷，弯管管壁厚度均匀，可承受常规低压流体的工作压力，适配普通工业环境下的管路转接需求。
