TRIBO水烟烟具整套结构三维数模

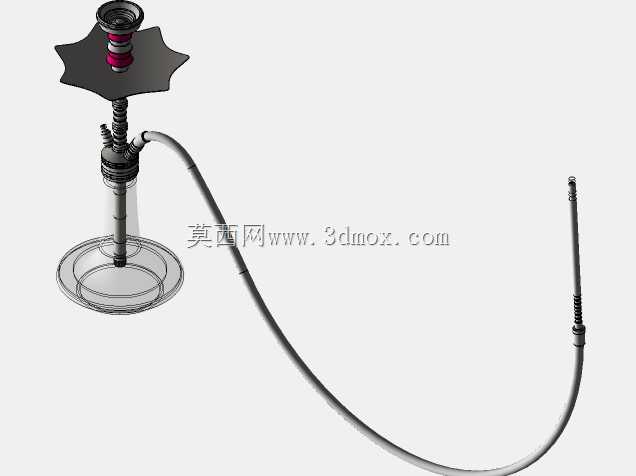

　　这套TRIBO水烟三维数模完整还原了桌面式水烟烟具的装配关系，覆盖玻璃储液瓶、中心导烟立柱、星形烟盘、烟碗组件、柔性烟管与手持吸嘴等全部核心部件，可直接用于休闲器具结构开发、文创烟具外观迭代、展会演示样机制作以及3D打印样件验证。从实际使用场景来看，该类器具多用于休闲会所、主题餐吧、户外露营聚会与家居休闲陈设，依靠瓶内液体对烟气进行过滤冷却，再通过长距离柔性烟管将烟气输送至吸嘴，整套结构需要兼顾气流通畅、密封可靠、摆放稳定与操作便捷。建模时优先梳理烟气通路：烟碗置于立柱顶端，炭料与烟料放置区域由顶部碗座定位，下方通过导气管贯穿烟盘并延伸至玻璃瓶内液面以下；烟气经过液体冷却后进入瓶身上部空腔，再经侧部接口进入软管。

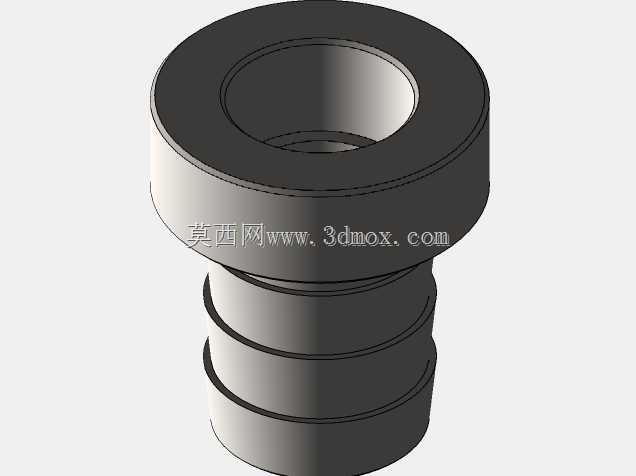

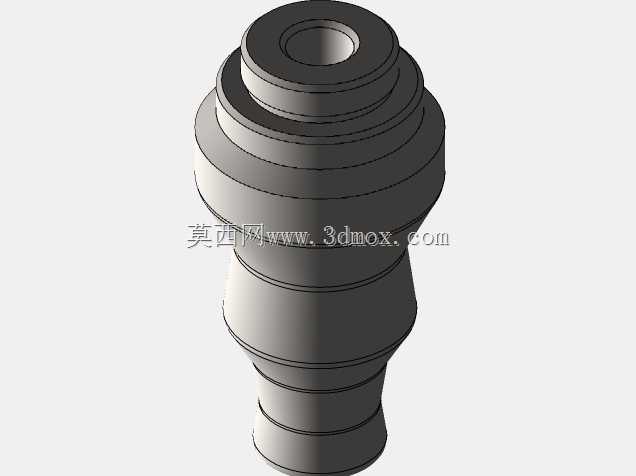

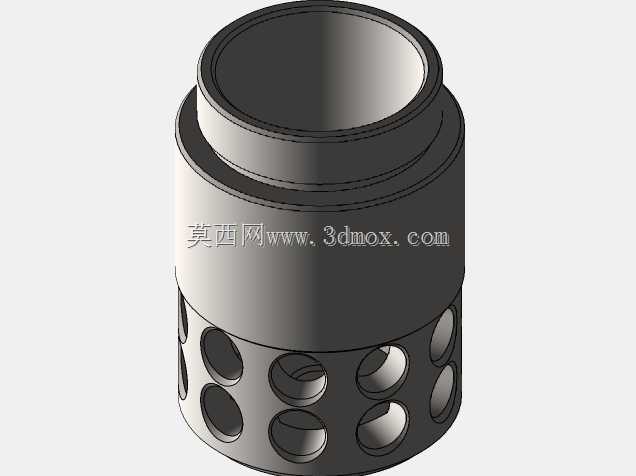

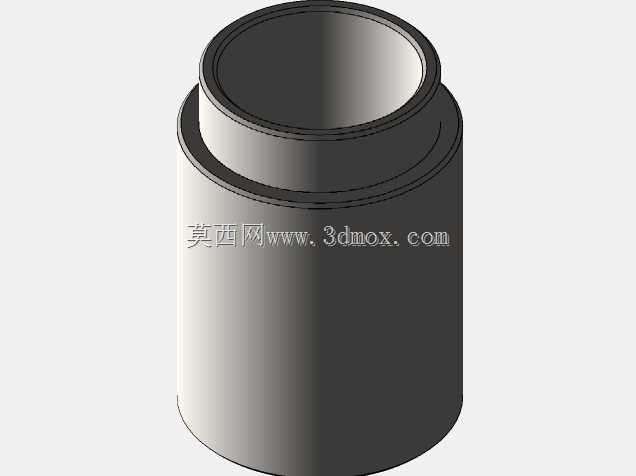

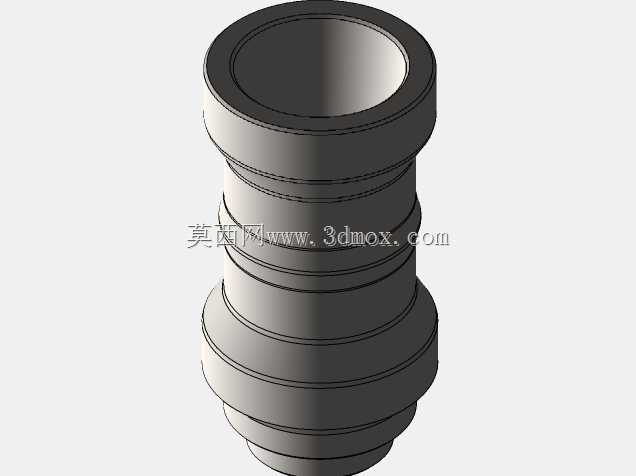

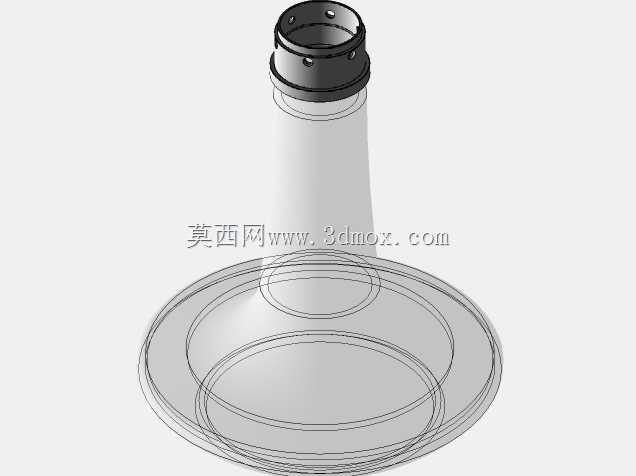

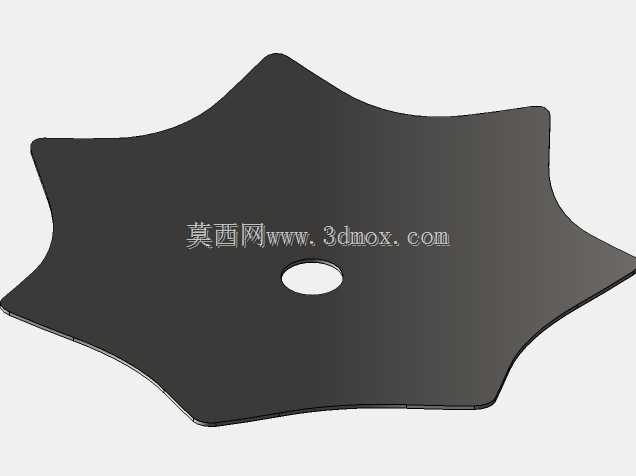

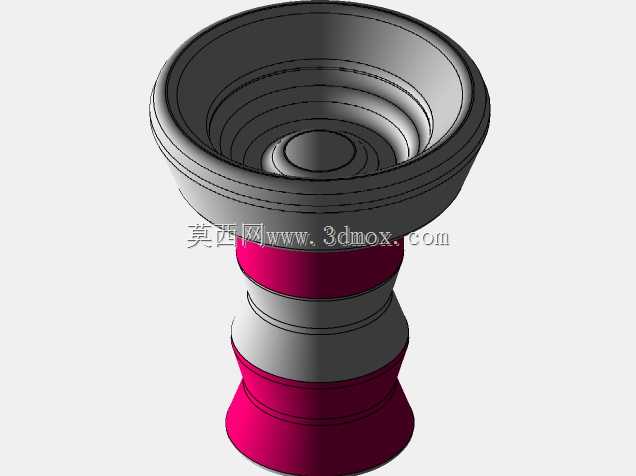

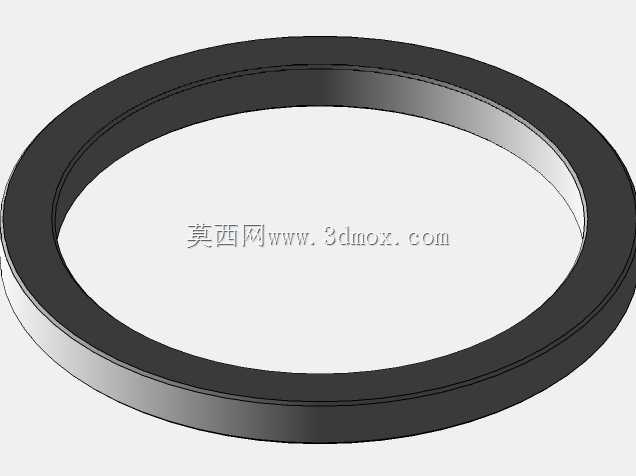

　　该通路决定了中心管插入深度、瓶口密封间隙和侧管接口高度，若导烟管末端未伸入液面，过滤与降温效果会明显下降；若液位过高，吸阻又会增大，甚至出现液体倒吸。外形布局上，底部采用圆盘形透明瓶体，宽大底环提供较低重心，桌面摆放时可抵抗软管牵拉带来的倾覆力矩。瓶身与上部金属立柱通过瓶口衔接，配合密封件控制漏气。星形烟盘位于烟碗下方，主要承接烟灰、炭粒和滴落物，边缘外扩并带异形轮廓，既扩大承接范围，也形成较强的外观识别。烟碗区域采用分层结构，包含碗体、隔片和顶部限位件，便于放置烟料、炭块并控制空气进入。柔性烟管是本套数模中较有代表性的部分，管身按自然弯曲空间走向建模，两端分别连接瓶身出气接头和手持吸嘴；接头处保留了插拔与密封边界，

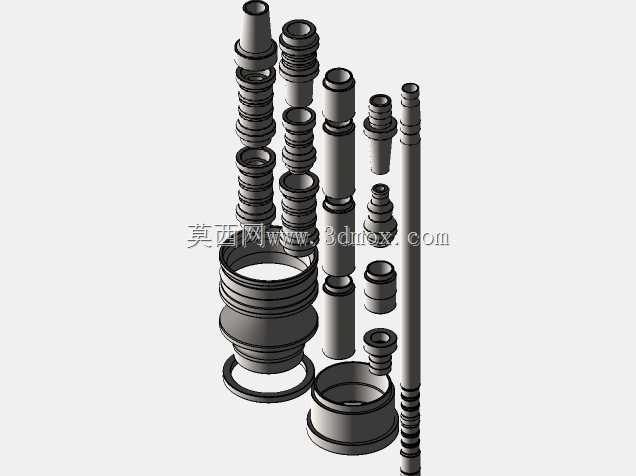

　　吸嘴段做了加粗握持造型，靠近端部设置防滑与限位结构。进行结构细化时，需要重点检查软管最小弯曲半径，避免弯折后气流截面被压闭；同时核对烟管垂落范围，保证使用者在座椅旁操作时，管体不会与桌面、瓶体或地面发生干涉。安装边界方面，玻璃瓶外径、底环高度、立柱总高和烟盘外轮廓决定了桌面占用空间；顶部烟碗直径与高度影响加炭、换料操作空间；侧部接头角度则决定烟管引出方向。数模中各零件按实际装配层级拆分，螺纹配合、插接配合、密封面和支撑面均有体现，结构工程师可在此基础上调整瓶体容量、立柱材质、烟盘造型、烟管长度与吸嘴人机角度，也可进行气阻估算、倾覆校核、包装堆叠分析和外观渲染。对于三维建模从业者，该案例还展示了刚性管路、透明容器、柔性管线和多材质外观件在同一总成中的表达方法，有助于把握休闲器具从功能通路到外部造型的一体化设计逻辑。
