复古怀旧台式收音播放一体机结构

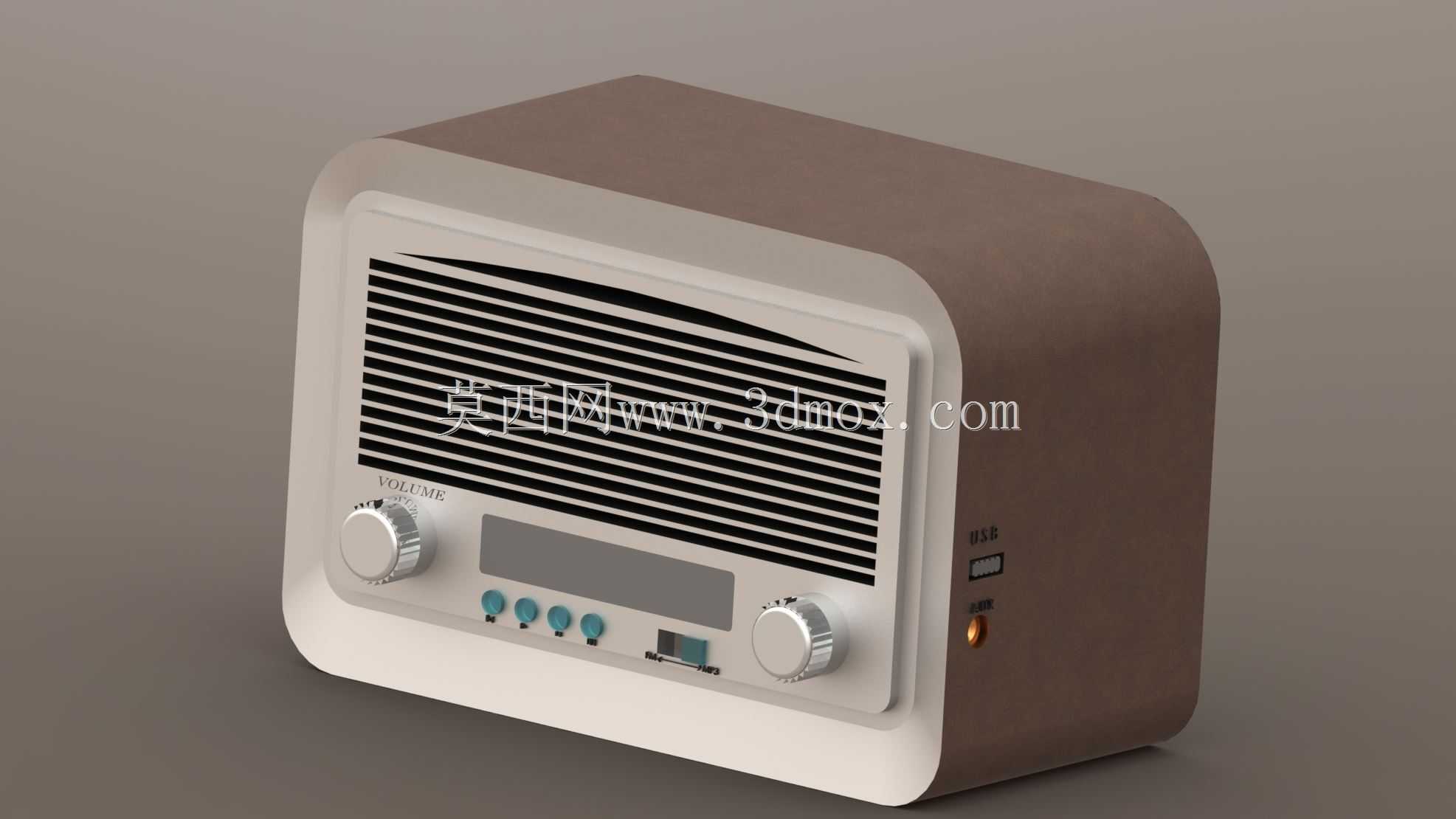

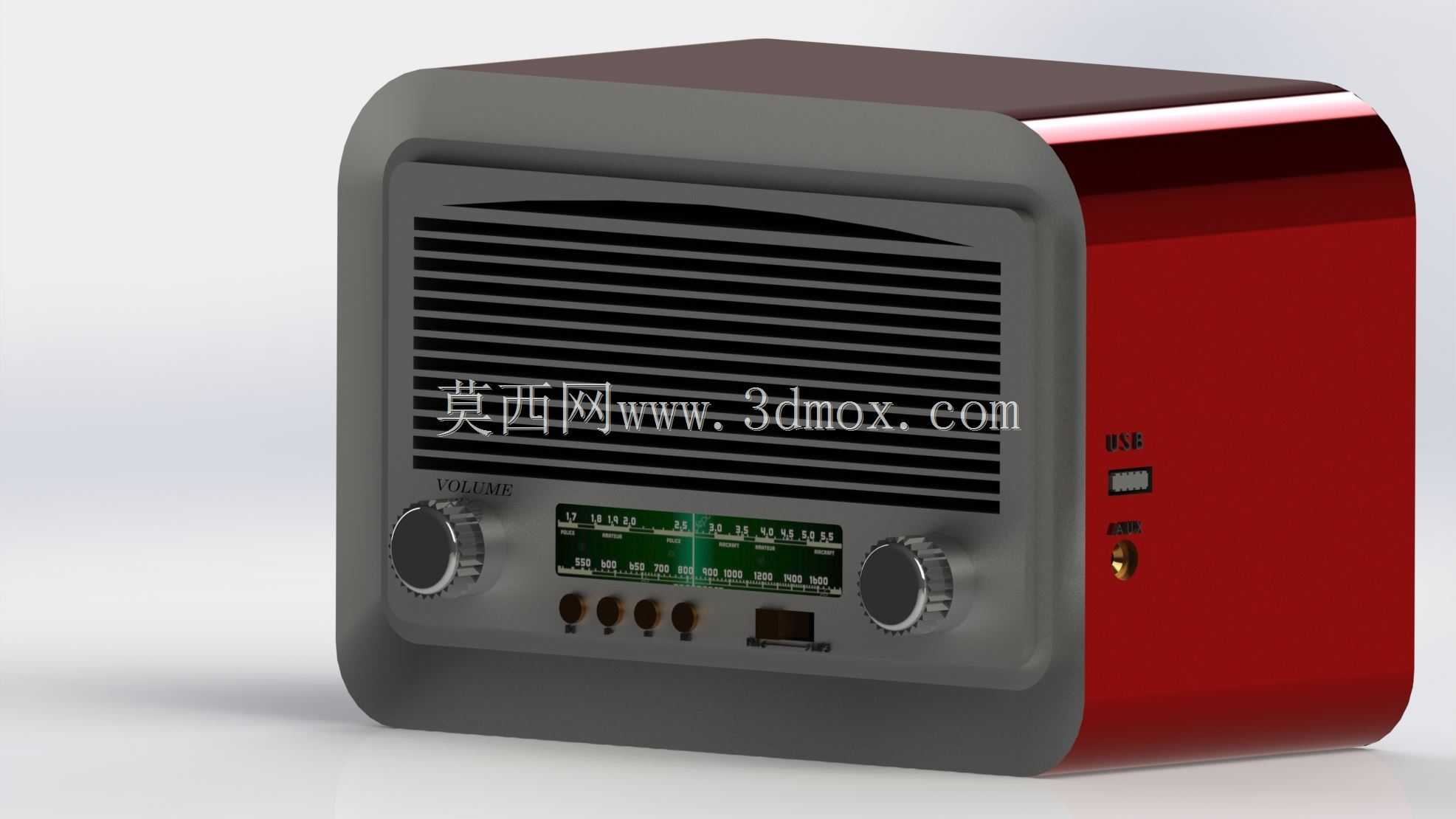

　　该三维结构围绕桌面复古收音播放设备展开，整机采用卧式圆角箱体布局，前侧操作面板与后侧木质包覆壳体形成明确分区，适合放置在床头柜、书房桌面、咖啡馆吧台、民宿前台及复古主题展陈空间中，承担广播接收、音频播放与空间装饰双重作用。建模时先以前面板轮廓为基准建立主装配坐标系，面板四周做圆角过渡，避免直角壳体在注塑或包覆加工时出现应力集中；箱体后部采用大弧面木质外壳，既还原老式收音机的厚重质感，也为内部扬声器、电路板、电源模块预留连续安装腔。前视图中上部为横向格栅出声区，格栅条按等间距阵列排布，条缝方向与扬声器振膜发声路径匹配，可在遮挡内部单元的同时降低风阻噪声；格栅下方左侧布置音量调节旋钮，右侧布置调谐旋钮，两旋钮采用滚花圆柱造型，

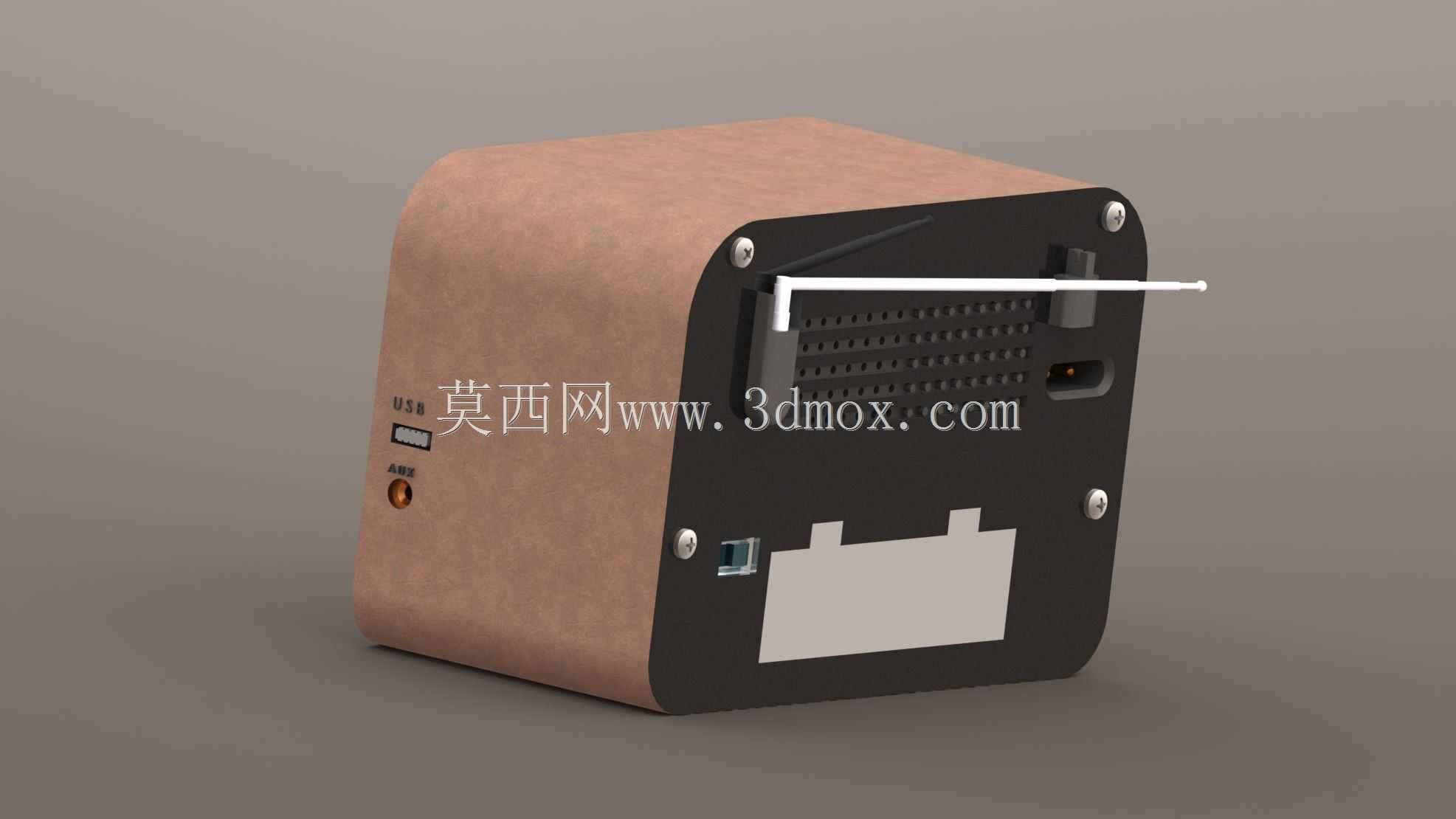

　　旋转行程与面板开孔保持同轴约束，旋钮根部预留沉台，保证装配后手指操作空间充足。两旋钮之间设置长条形显示窗体，可用于显示频率、播放状态或波段信息；显示窗下方排列四颗小型功能按键，按键采用短行程按压结构，键体与面板孔之间保留均匀间隙，防止长期按压后卡滞。面板右下角设置接口与指示灯区域，包含外接音源接口、电源开关及状态指示灯，接口开孔深度与常规插头插入长度匹配，指示灯导光柱从PCB延伸至面板表面，避免光线在壳体内漫射。整机外形宽度大于高度，底部为平整支撑面，四角无突出支脚时可直接贴合桌面；若后续增加防滑脚垫，需在底壳对应位置预留螺柱或粘接平面，脚垫高度控制在不影响后侧接口插拔的范围内。侧面壳体厚度按木质包覆工艺设定，

　　外壳与前面板通过止口配合，止口搭接宽度保证粘接或卡扣连接强度，同时在拐角处保留拔模斜度，便于实物样机阶段做包覆成型或钣金折弯验证。内部腔体按功能划分：格栅后方对应扬声器安装位，四周预留密封垫圈槽，减少声短路；电路板布置在面板与扬声器之间的低位区域，旋钮、按键、接口与板上元件的位置一一对应，缩短装配连线；电源模块靠近后侧接口，便于走线并远离音频弱信号区。建模过程中所有外观件均保持圆角连续，旋钮、按键、格栅条与面板的层级关系清晰，既可以用于外观方案评审，也能作为结构拆件、手板加工和小批量复古家电产品开发的参考。
