摩托车Akrapovic天蝎排气弯管总成

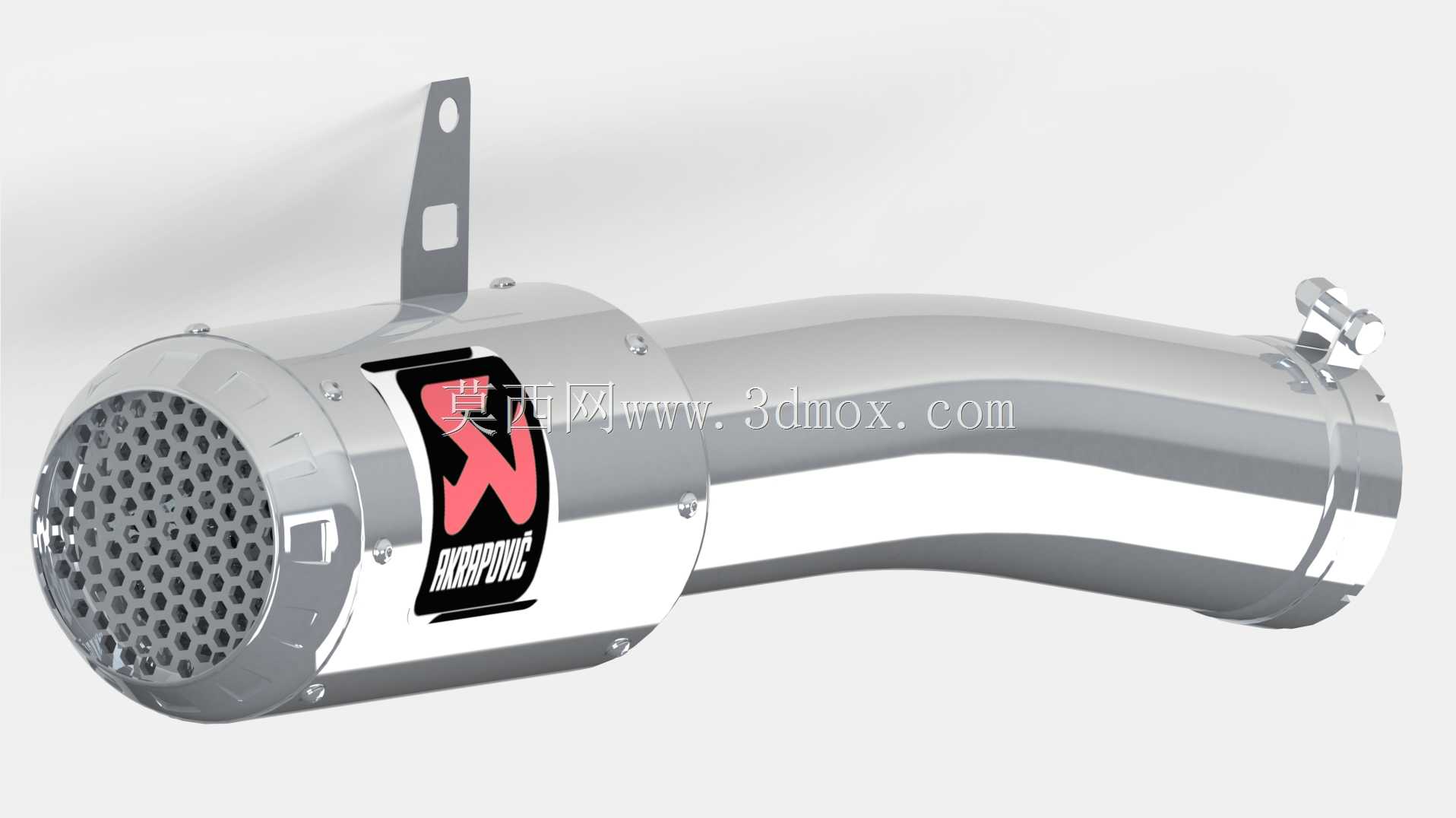

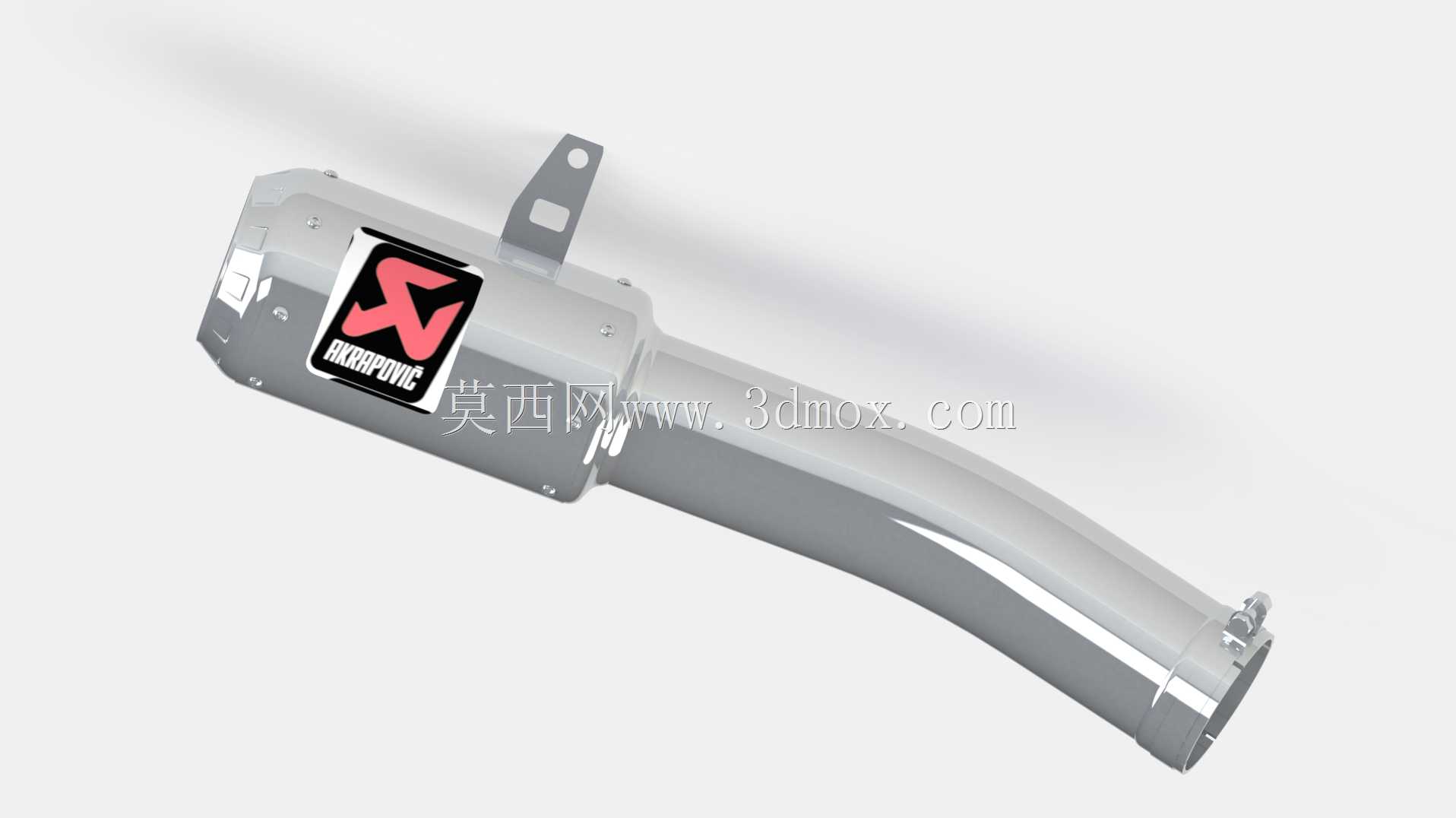

　　这套结构呈现的是一款摩托车改装用尾段排气总成，主体由消音筒体、连接弯管、安装吊耳以及端部卡箍接口构成，整体采用金属拉丝质感的不锈钢或钛合金材质表现，筒体侧面贴有标志性的AKRAPOVIC品牌标识贴花。从工程视角看，这类排气件属于摩托车动力系统末端的关键功能部件，直接承担废气导流、降噪消音以及背压调节的作用，在改装市场和整车配套场景中都有广泛应用。

　　实际装车时，该尾段通过前端弯管与摩托车中段排气管对接，接口处采用环形卡箍抱紧密封，依靠金属端面压紧实现气密连接，避免高温废气泄漏。筒体上方伸出的带孔吊耳是核心安装边界，用于通过橡胶减震衬套和螺栓固定在车架或副车架的预留安装点上，吊耳的孔位、伸出高度以及相对筒体的角度都必须与整车悬挂点严格对应，否则装车后会出现干涉、应力集中或长期振动开裂。建模时这一吊耳的折弯角度、板厚以及孔位公差是需要重点校核的部位。

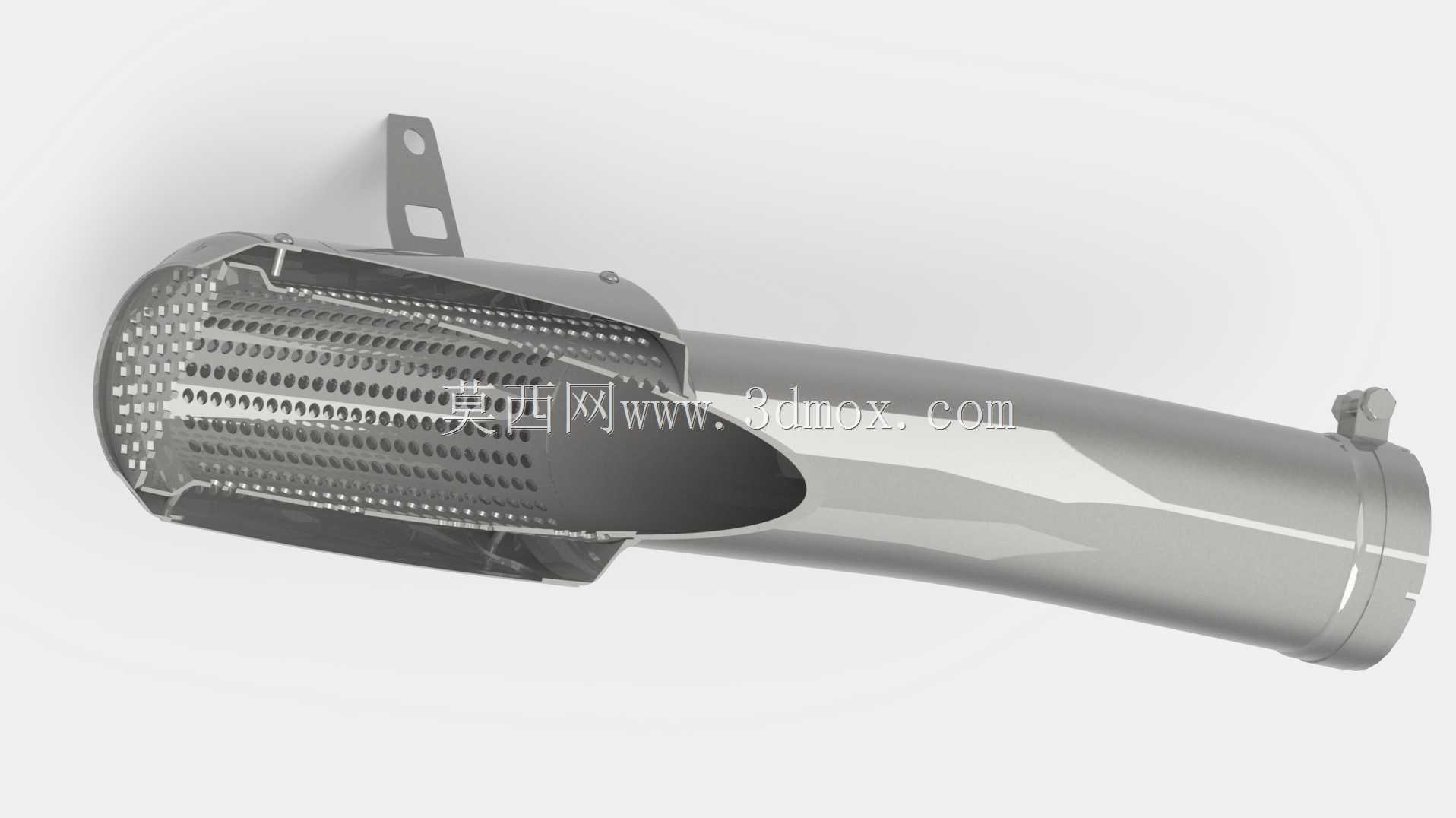

　　从功能特性上看，消音筒体内部通常包含多腔隔板、吸音玻璃棉以及穿孔管结构，废气在腔体内折返膨胀、消耗能量后排出，从而降低排气噪声；而弯管的曲率、管径变化则直接影响排气流速与回压，进而关系到发动机的动力输出特性。天蝎这类高性能排气往往通过优化管内流场，在保证降噪的同时降低排气阻力，提升中高转速区间的响应。外形上，筒体采用近似圆柱加锥度过渡的造型，弯管为大弧度平滑弯曲，避免了急弯造成的气流紊流和局部应力集中，管壁厚度均匀，焊缝位置在模型中以筒体与弯管对接环缝、端盖卷边等形式体现。

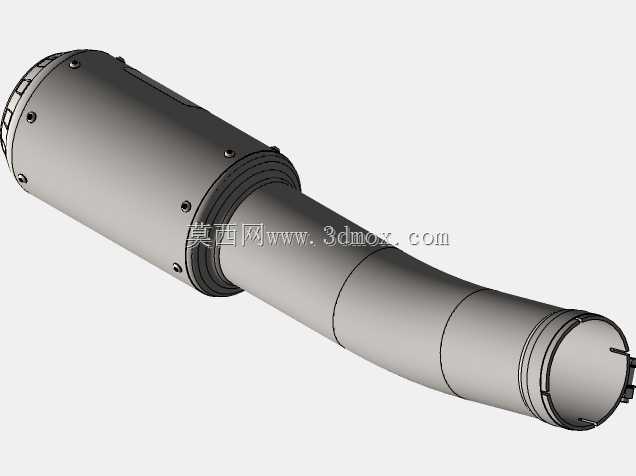

　　在三维建模处理上，这类零件适合以弯管路径扫描加筒体回转体的方式构建主体，再叠加吊耳钣金折弯、卡箍、紧固螺栓等子件装配。弯管部分需要重点控制中心线的弯曲半径、起止段直线长度以及两端接口的同轴度，确保与前段管路对接时不产生错位；筒体与弯管的相贯线、端盖收口结构则要保证曲面连续光顺，便于后续出工程图和钣金或焊接工艺拆解。安装边界方面，除吊耳孔位外，还需校核筒体与后轮、后摇臂、侧盖以及骑手腿部空间的最小间隙，高温工作状态下还要预留隔热距离，避免烫损周边塑料件和线束。

　　应用场景上，该类排气既用于摩托车售后改装升级，替换原厂偏重静音而较为笨重的消音器，实现减重和外观质感提升，也可为整车厂配套开发提供结构参考。设计思路上始终围绕气密可靠、安装定位准确、振动疲劳耐久以及热防护这几条主线展开：吊耳处加橡胶衬套是为了隔离发动机振动传递、防止焊点疲劳；卡箍接口则方便拆装维护；筒体表面的品牌贴花区域在建模时作为独立外观面处理，兼顾工业设计的辨识度。整体结构虽然看似简单，但管路走向、固定点布置、热边界与振动工况的综合权衡，才是这类排气件能否稳定装车使用的关键。
