V型六缸内燃动力总成结构展示

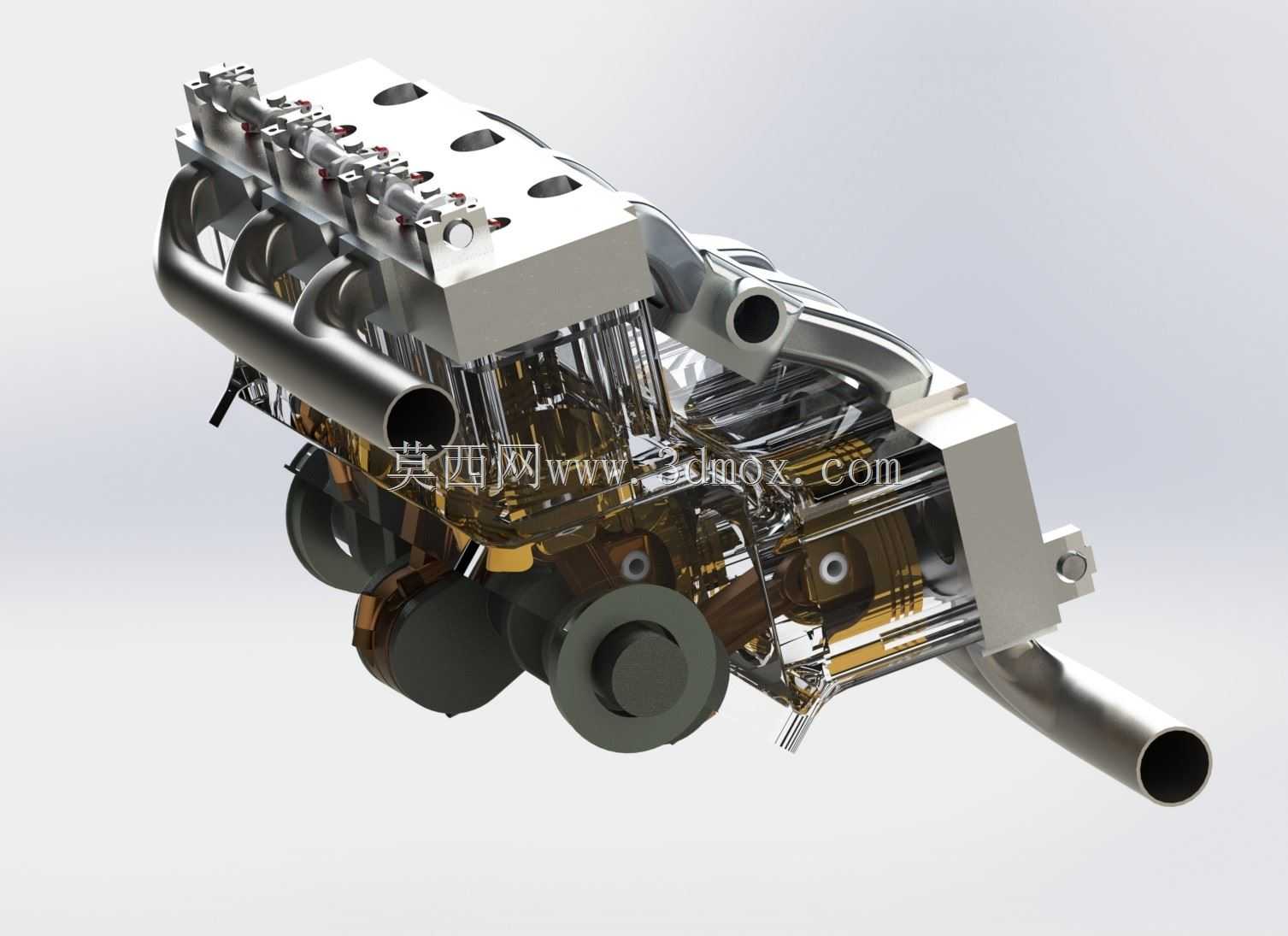

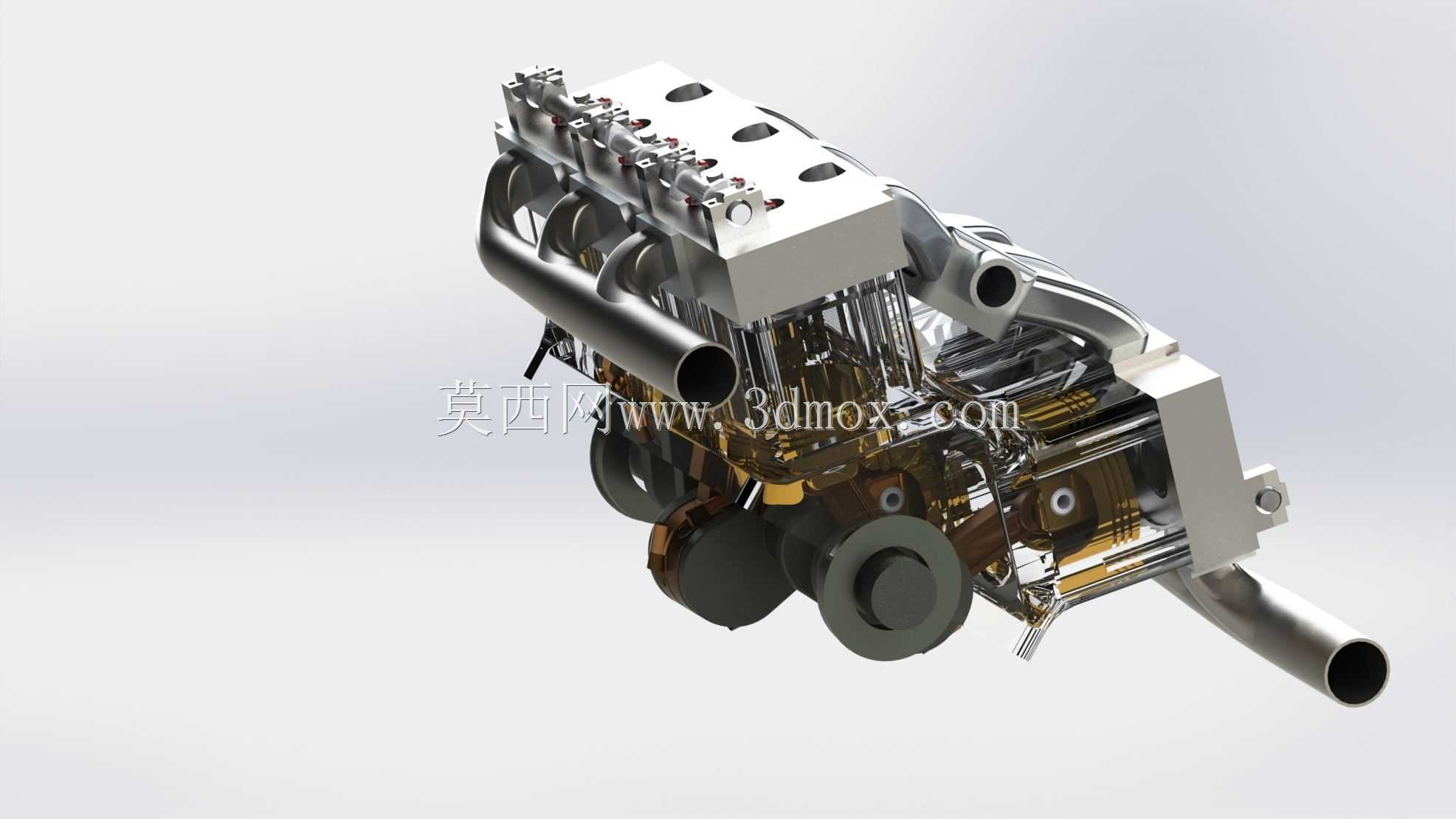

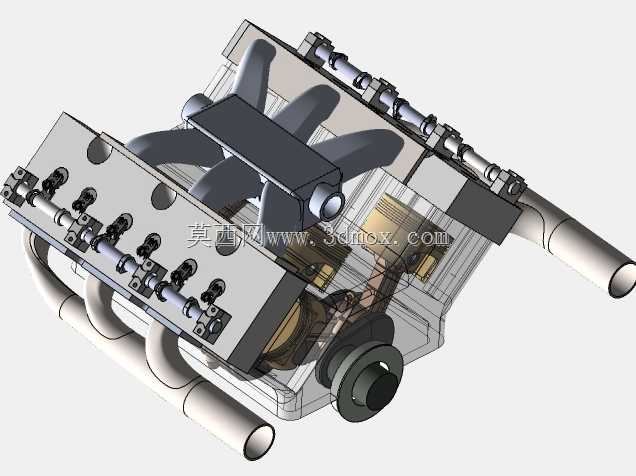

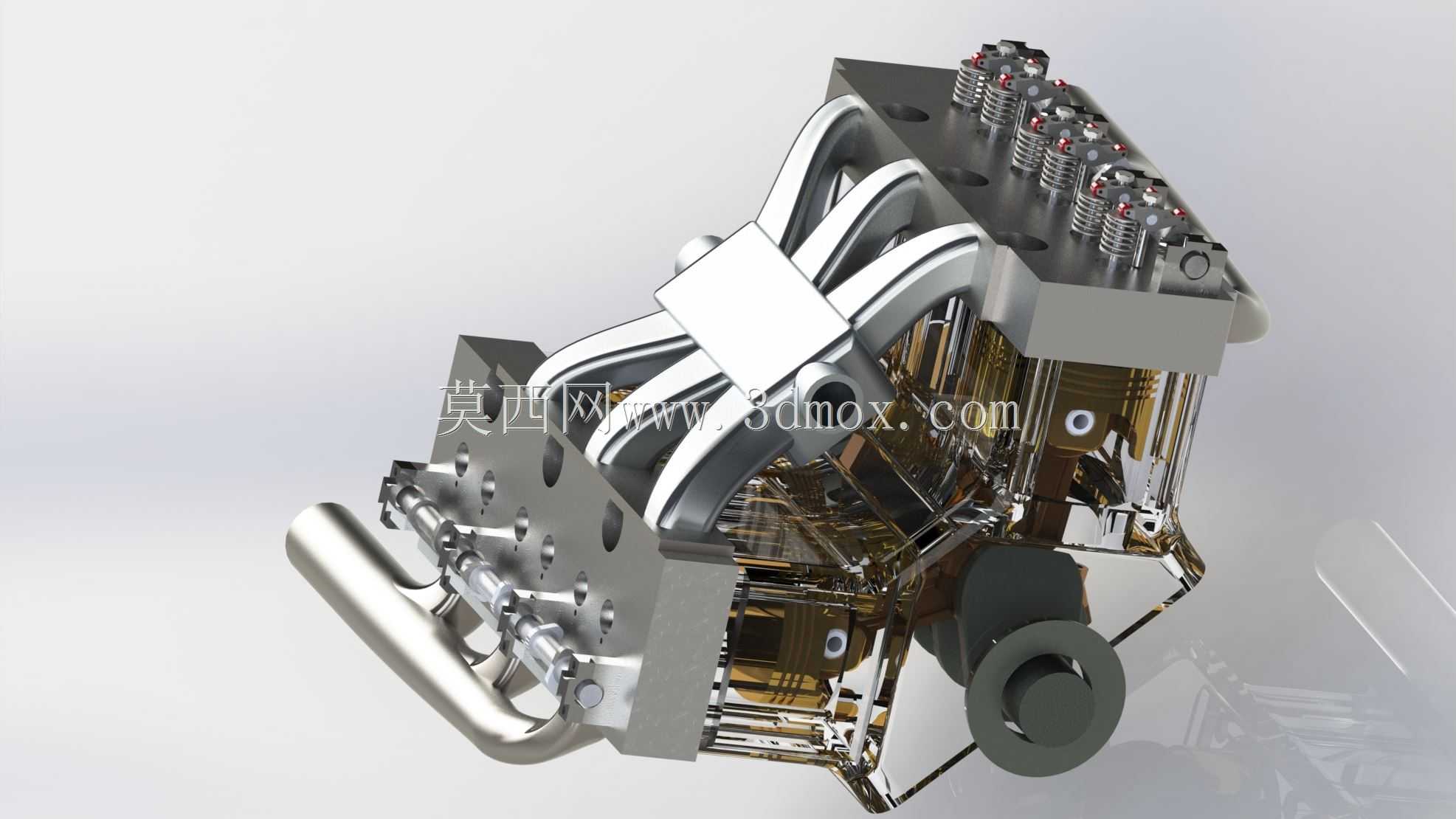

这款V型六缸动力结构的三维建模，完全围绕乘用车、轻型商用载具的前置动力舱布局需求展开设计，建模过程中优先考量了实车装配时的安装边界约束，两侧气缸呈60度夹角排布的结构，既能够抵消一阶往复惯性力矩带来的运行振动，也能在有限的动力舱横向空间内压缩整体长度，适配多数纵置后驱、横置前驱平台的安装点位预留要求。从实际应用场景来看，这类动力单元多用于中高端乘用车、轻型公务车辆以及小型工程作业机械的动力输出端，能够在低转速区间输出充足扭矩，同时兼顾高转速区间的功率储备，满足不同工况下的动力响应需求。模型完整还原了进排气歧管的排布走向，每侧三缸的进气歧管采用等长流道设计，建模时特意保留了流道内壁的顺滑过渡特征，能够保证各气缸进气效率的一致性，避免因进气量偏差导致的各缸工作不均匀问题；排气歧管则采用了分支汇总的结构走向，预留了三元催化器、排气后处理装置的安装对接法兰，可直接对接后续排气系统的装配设计。配气机构部分完整呈现了顶置气门、气门弹簧、凸轮轴传动端的装配关系，每缸四气门的布局能够提升进排气的流通截面积，配合独立的点火线圈安装位，可实现更精准的点火正时控制，建模时对气门弹簧的节距、气门杆的密封结构都做了细节还原，可直接用于配气机构的运动仿真验证。曲柄连杆机构部分，模型还原了曲轴的平衡块结构、连杆的分型面位置以及活塞的裙部特征，60度的气缸夹角让曲轴的曲柄销能够采用错拐布局，配合平衡块的配重设计，可将发动机运行时的二阶振动控制在较低水平，降低整车NVH调校的难度。油底壳部分采用了深冲压式的结构造型，预留了机油泵集滤器的安装空间，同时在油底壳底部设置了放油螺塞的对接点位，满足日常维护的操作空间需求。整个模型的外部安装点位完全参照实车的悬置安装位置设置，三个悬置固定点的位置经过空间校核，能够保证动力总成安装后的受力均匀，避免运行过程中出现悬置过早疲劳损坏的问题；前端轮系的排布也预留了发电机、空调压缩机、水泵的安装空间，皮带轮的包角符合传动设计要求，不会出现皮带打滑、传动效率不足的问题。
