自行车后轮轮辋辐条飞轮总成结构

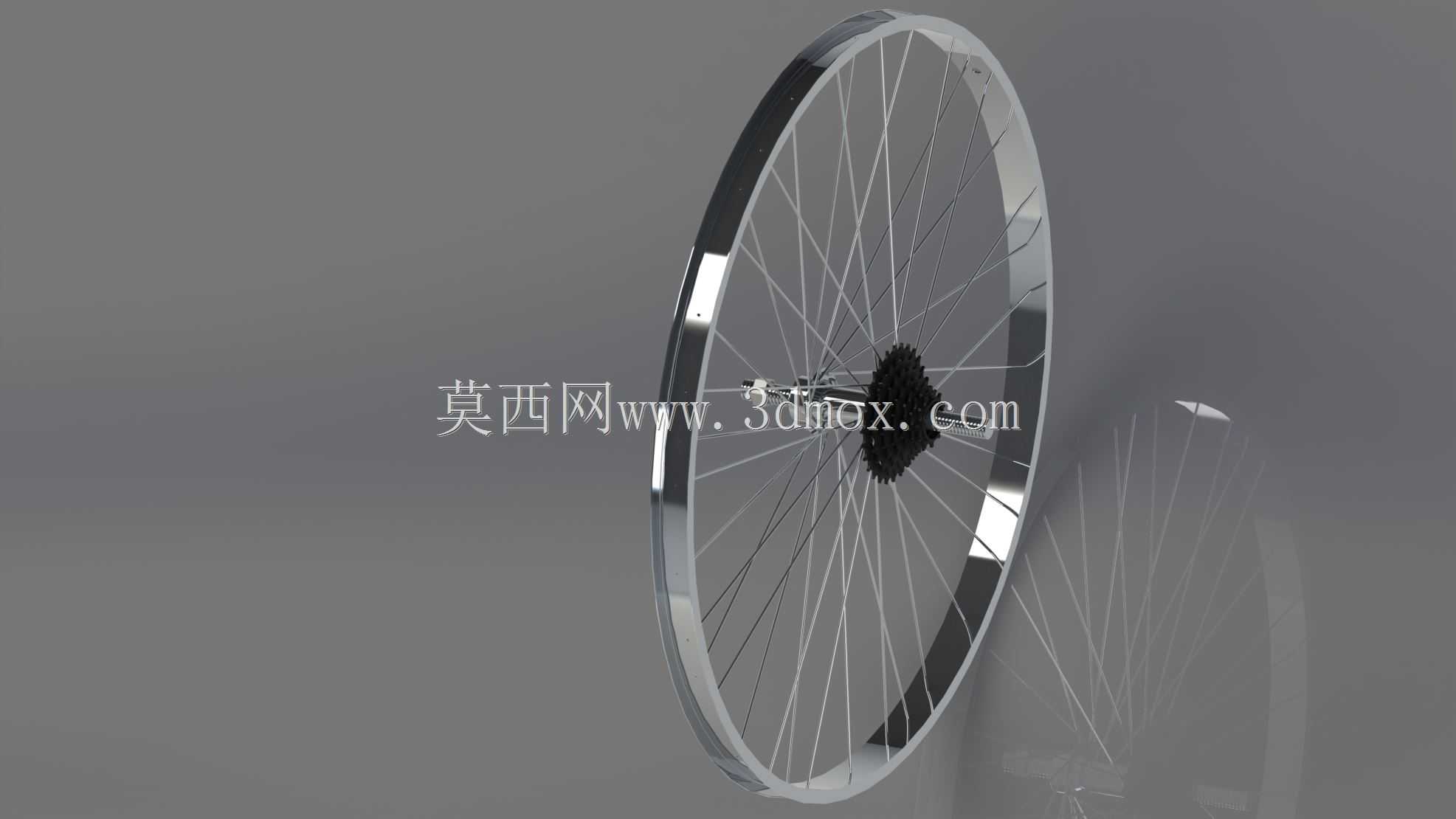

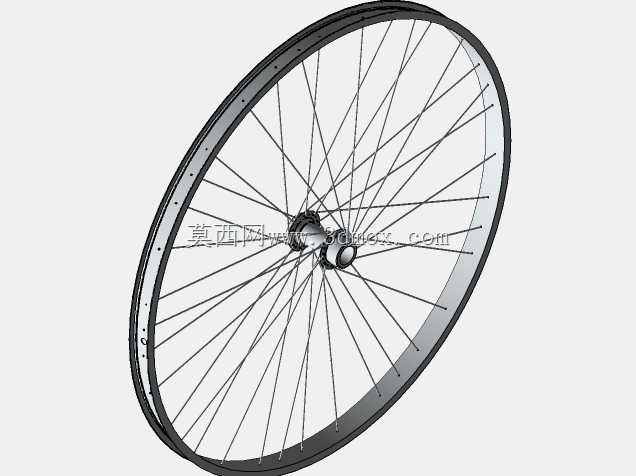

　　这套后轮总成围绕城市通勤车、山地车及公路车后轴承载与链条传动需求展开，轮辋采用环形薄壁截面，承担轮胎安装、径向载荷传递与制动侧向力支撑，外缘预留胎圈贴合面，保证外胎充气后与轮圈均匀压紧，避免高速滚动时出现胎唇滑移。辐条采用交叉编织方式，从花鼓法兰向轮辋均布，既把路面冲击分解到整个轮圈，又在踩踏加速时约束花鼓与轮圈之间的扭转变形；建模时需要控制辐条孔位角度、交叉层次和张紧方向，否则装配后容易出现条帽干涉或轮组偏摆。花鼓位于轮组中心，内部容纳轴杆、轴承与支承结构，两端轴头用于车架后叉安装，轴肩长度和锁紧螺纹需与后叉开档尺寸匹配；法兰盘直径、孔距和辐条出线角直接影响轮组刚性，法兰越大、辐条夹角越合理，侧向抗偏摆能力越强。

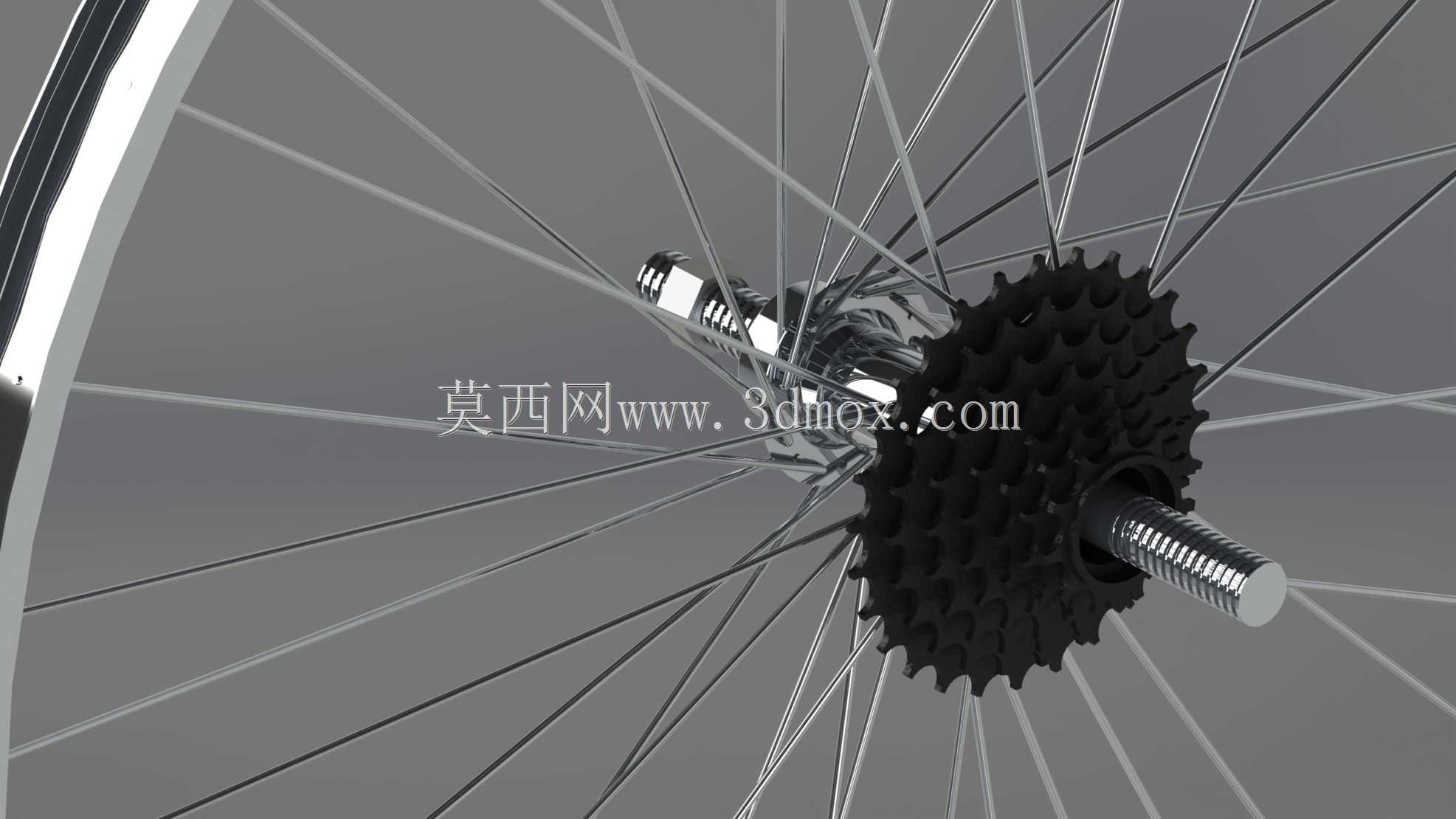

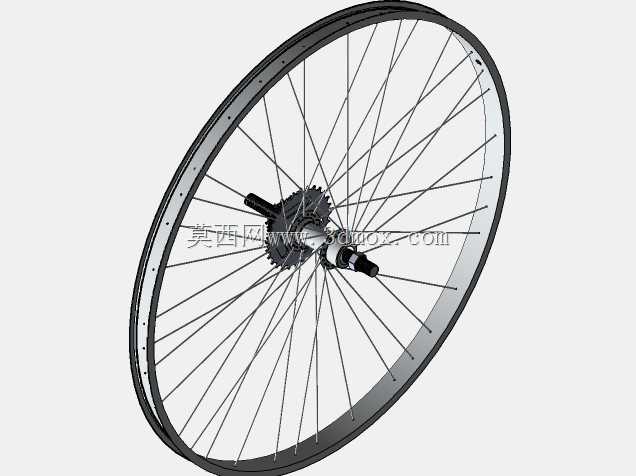

　　飞轮侧采用多级塔轮结构，多片齿片沿轴向叠装，齿形由大到小过渡，链条在不同齿片间切换时可获得不同传动比。大齿片用于爬坡和低速起步，小齿片适合高速巡航；齿片间的间距、拨链让位槽和链轮齿尖倒角都要兼顾链条啮合与换挡顺畅性。塔基连接位置需传递踩踏扭矩，齿片锁紧方式与轴向限位不能与辐条走线发生冲突。轴杆伸出端保留螺纹段，用于螺母或快拆锁紧，装配边界要核对车架后钩爪宽度、飞轮与右后叉间隙，以及链条在最小齿片和最大齿片位置时的走线空间。轮辋外径决定轮胎适配范围，轮圈宽度影响胎压和接地面积，设计时还要兼顾刹车形式：若采用圈刹，轮圈侧壁需保持平整摩擦面；若采用碟刹，则花鼓端需预留碟片安装座。整体结构虽然外观以细长辐条为主，但受力路径十分明确，

　　踩踏扭矩由塔轮经花鼓、辐条传至轮辋，地面反力则由轮胎、轮圈、辐条回传到花鼓和车架。三维建模中应重点检查辐条与飞轮、车架后叉、链条之间的最小间隙，确认轮组旋转时无擦碰，并在工程出图阶段标注开档宽度、轴径、轮圈直径、飞轮齿数范围和关键同轴度要求，以便后续进行轮组选型、虚拟装配或骑行机构验证。
