工业射流风机爆炸结构三维设计

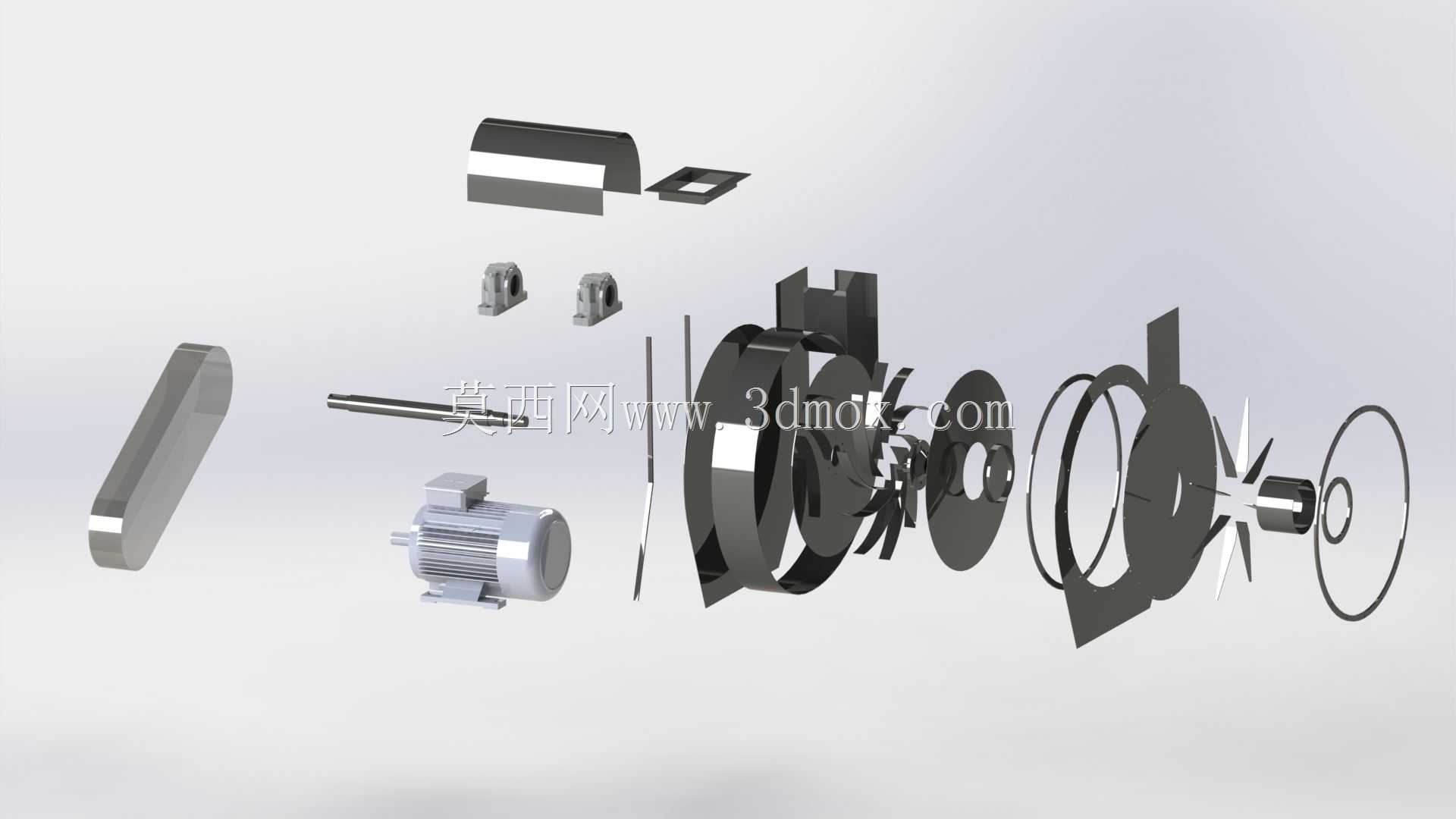

　　该射流风机结构以爆炸视图呈现，完整拆解了电机、叶轮、风筒、导流罩、喷嘴端盖、安装支座等核心零部件，可清晰观察各部件的装配层级与配合关系。射流风机主要应用于隧道纵向通风、地下车库诱导通风、大型厂房车间空气循环、狭长管廊气流疏导等场景，依靠高速喷出的定向气流诱导周围空气流动，无需铺设大量通风管道即可实现大范围空气置换，在公路隧道运营通风、地下空间排烟换气、工业车间异味驱散等工况中广泛使用。

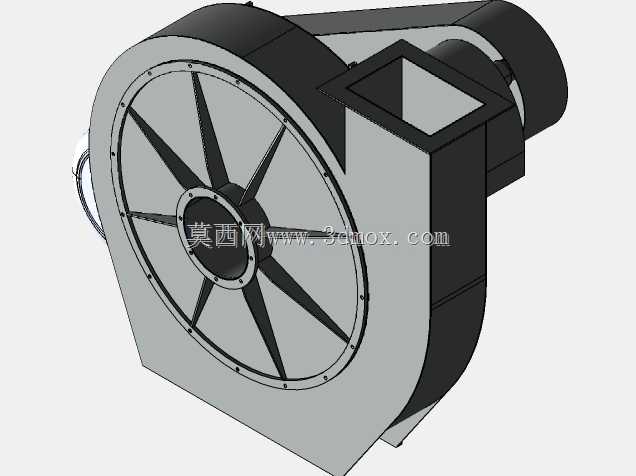

　　从结构设计逻辑来看，动力端采用卧式异步电机直驱叶轮的布局，省去传动皮带或齿轮箱结构，降低运行故障点，电机输出轴与叶轮轮毂采用同轴定心配合，保证转子动平衡精度，减少高速运转时的振动。叶轮采用多叶片后向式离心叶轮构型，叶片型线经过气动优化，运转时可将电机输入的机械能高效转化为气流的压能与动能，风筒内壁做圆弧过渡处理，避免气流在筒内产生涡流损耗，风筒两端设置法兰连接环，可对接延伸风道或防护网罩。

　　喷嘴段采用渐缩型流道设计，气流经过收缩段时流速进一步提升，最终从出口高速射出，射流核心区长度远大于普通轴流风机，能够带动数倍于自身风量的周边空气同步流动。外部壳体采用薄钢板折弯成型，顶部设置弧形防护盖板，既可以阻挡上方落尘落入风筒内部，也能降低设备运行时的噪声向外扩散。两侧的铸造安装支座预留地脚螺栓孔，可直接固定在混凝土基础或钢结构支架上，支座与风筒筒体之间设置减震垫，阻断电机振动向安装基础传递。

　　建模过程中各零件的装配边界清晰：电机轴伸长度、叶轮与风筒内壁的径向间隙、法兰连接孔的孔位分布、支座安装孔的中心距都按照实际工程安装尺寸设定，风筒的轴向总长、筒体直径、进出口法兰尺寸都预留了对接兼容余量，设计人员可直接在此基础上校核安装空间，也可根据不同工况的风量、推力需求调整叶轮直径、叶片角度与电机功率参数，适配不同通风场景的使用要求。
