倾角可调式斜躺作业支撑台架

　　这套可调式作业支撑台架主要面向车间工位装配、工件检测、轻型工装定位以及实训教学等场景，用来为操作人员或待加工件提供一个倾角可灵活改变的承托面。现场作业中，很多工序并不适合在水平台面上完成，例如箱体类零件的斜向钻孔、线束预装、部件贴合作业，或者需要操作人员以半躺姿势进行的底部装配，固定角度台面往往迫使工人反复弯腰、抬手，长时间作业疲劳明显。该台架通过靠背板倾角的连续可调，把承托面调整到最顺手的作业角度，从而改善工位人机关系。

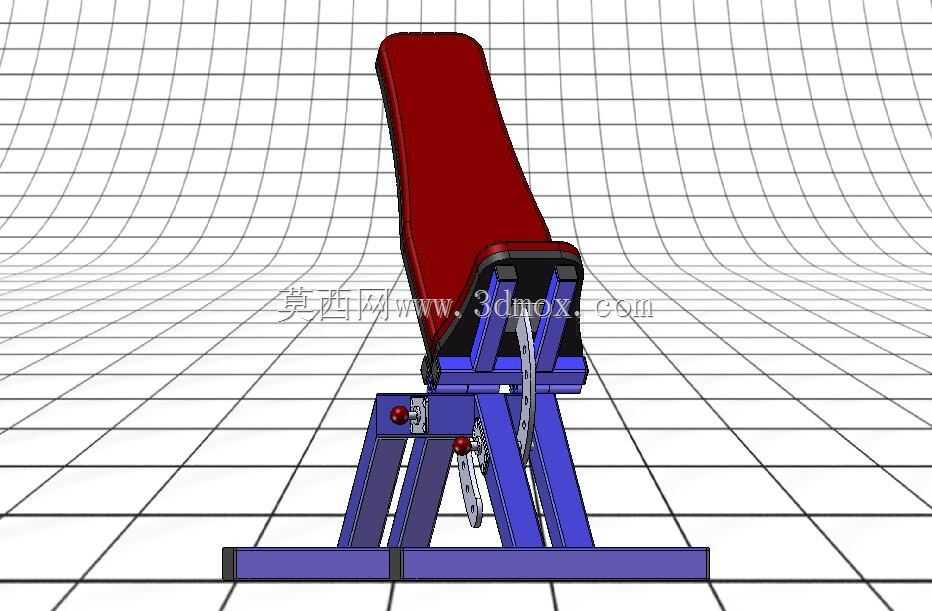

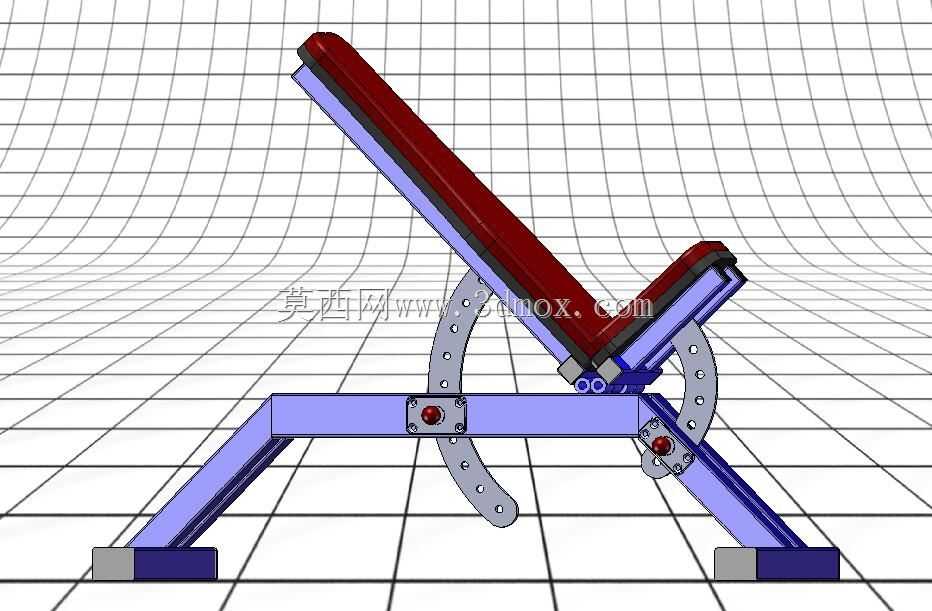

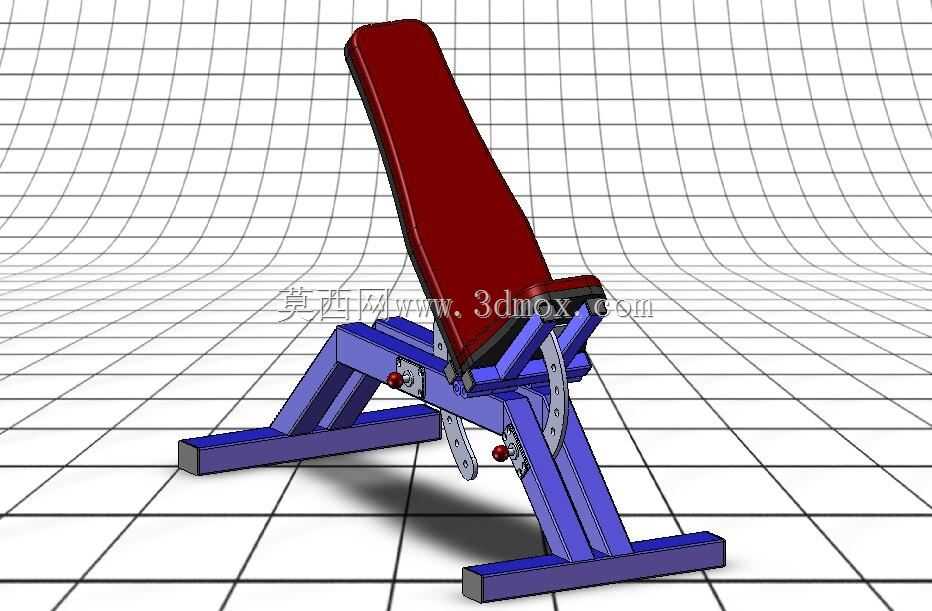

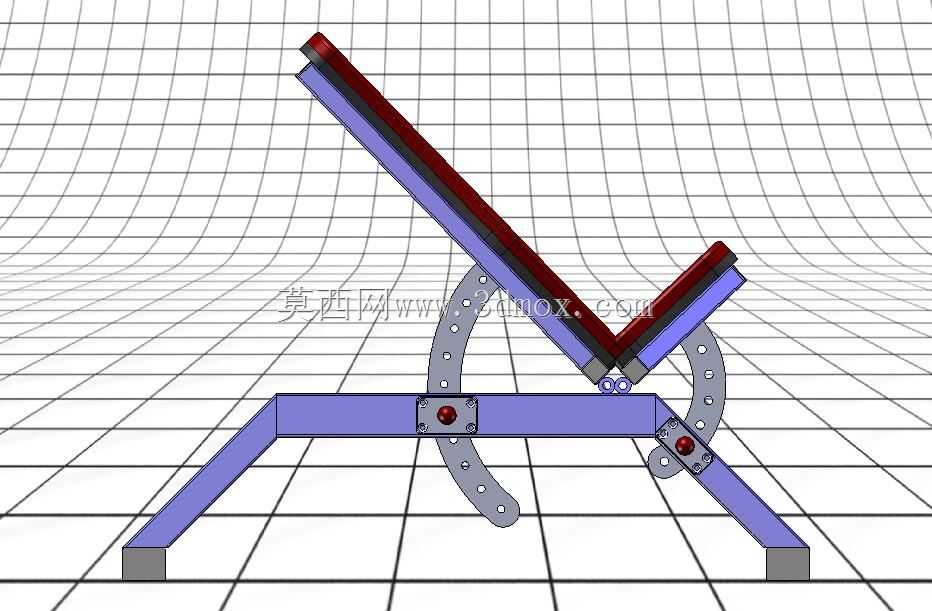

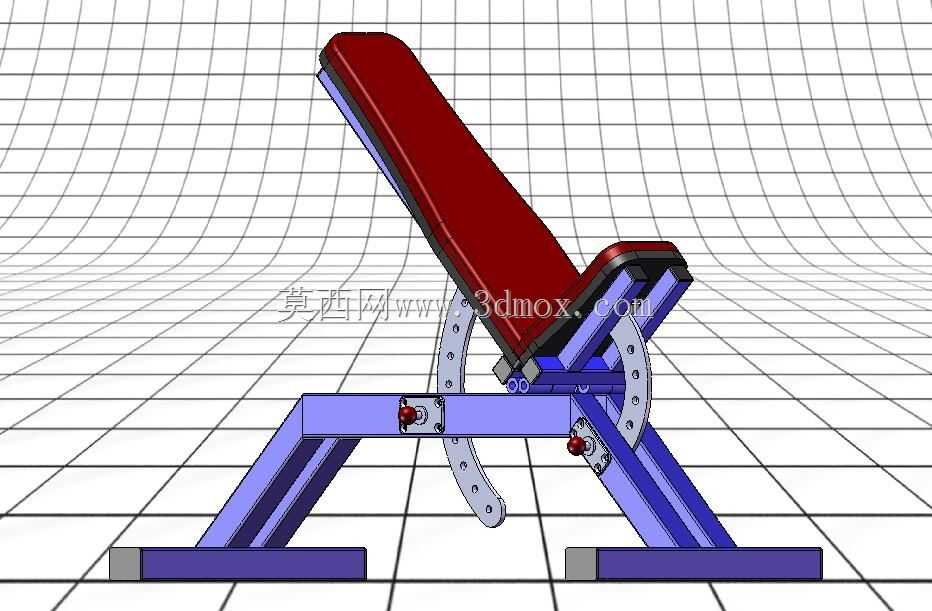

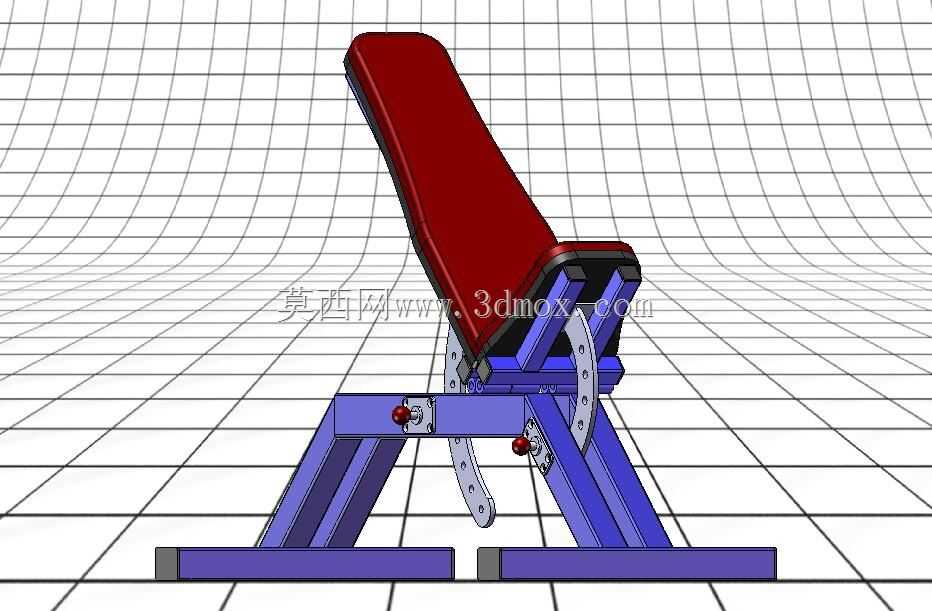

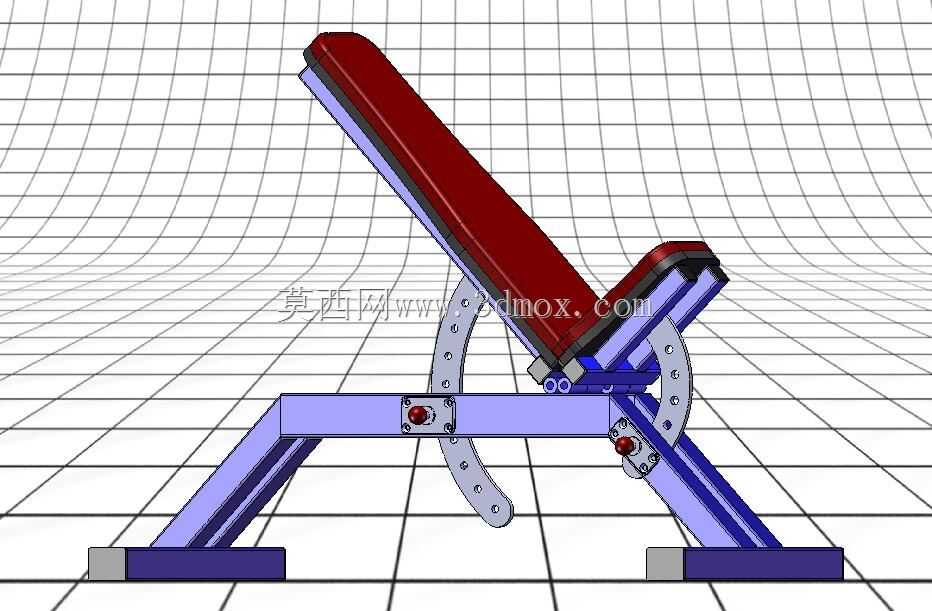

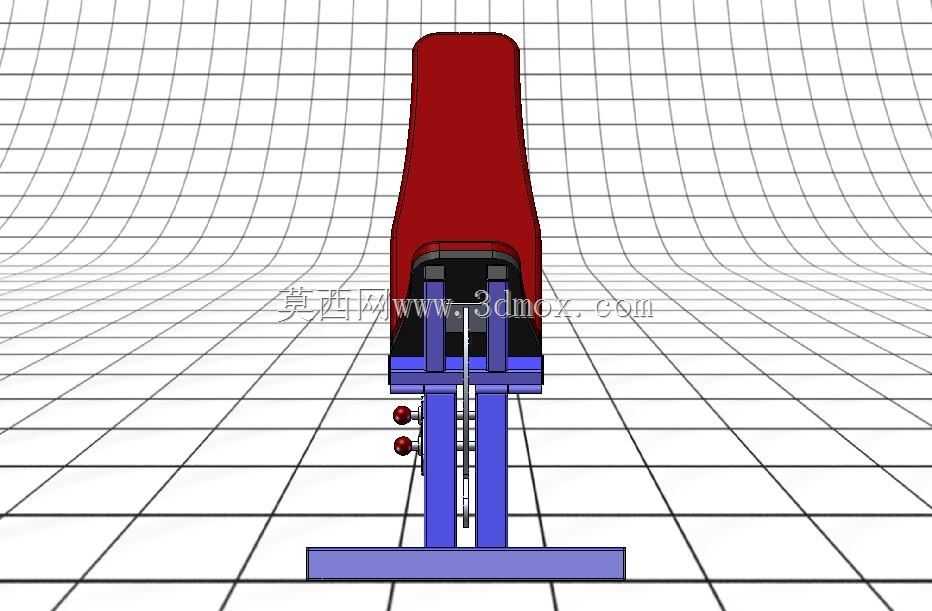

　　从结构上看，台架由底部支撑框架、两侧立臂、弧形调节齿盘、红色承托背板以及锁紧手柄几部分组成。底部采用前后两根横向底梁配合斜向支腿，形成宽支撑距的梯形落地结构，支腿向外张开，整机重心始终落在支撑多边形内部，即使背板调至较大倾角、承受偏载时也不易倾覆。两侧立臂向上延伸，作为背板翻转的回转支点；弧形齿盘固定在立臂与背板铰接处，盘面上沿圆弧均布定位孔或齿位，背板绕铰点转动时，红色球形手柄带动的锁紧销插入对应孔位，即可把角度锁定。需要调整时松开手柄、翻转背板到目标角度后再锁紧，单人即可操作，调节过程无需额外工具。

　　设计思路上，台架把“角度无级粗调+孔位可靠锁定”结合在一起：弧形齿盘提供绕铰点的大角度调节范围，能够覆盖从接近水平到接近竖直的多种工位姿态；而销孔配合的锁紧方式相比单纯摩擦夹紧，抗振、防松能力更强，在装配敲击或工件施压时不会出现背板缓慢下滑的问题。承托背板采用整块板式结构，表面平整、边缘封边，既可以直接铺放软垫作为人员靠躺支撑，也能够在板面上加装夹具、定位块，转化为工件倾斜固定台。红色板面与蓝色机架在视觉上区分运动承托件与固定支撑件，现场也便于识别调节部位。

　　安装边界方面，底梁为整机型落地布置，不需要地脚螺栓固定，移动到位后直接放置在平整地面即可投入使用，布置灵活；选型时需重点核对底梁的横向占地宽度与前后纵深，确认工位通道留有足够空间，同时根据背板调至最大仰角时的上端高度，核对车间净空与上方管线、吊具是否干涉。承载设计上，载荷主要通过背板两侧铰点传递到立臂，再经斜支腿分流到底梁，结构受力路径清晰，适合中等频次的角度切换与轻型承托任务。建模时弧形齿盘的孔位角间距、铰点同轴度以及锁紧手柄行程是需要重点保证的配合尺寸，直接决定调节手感与锁定可靠性。
