木质支架式投影LED照明灯具结构

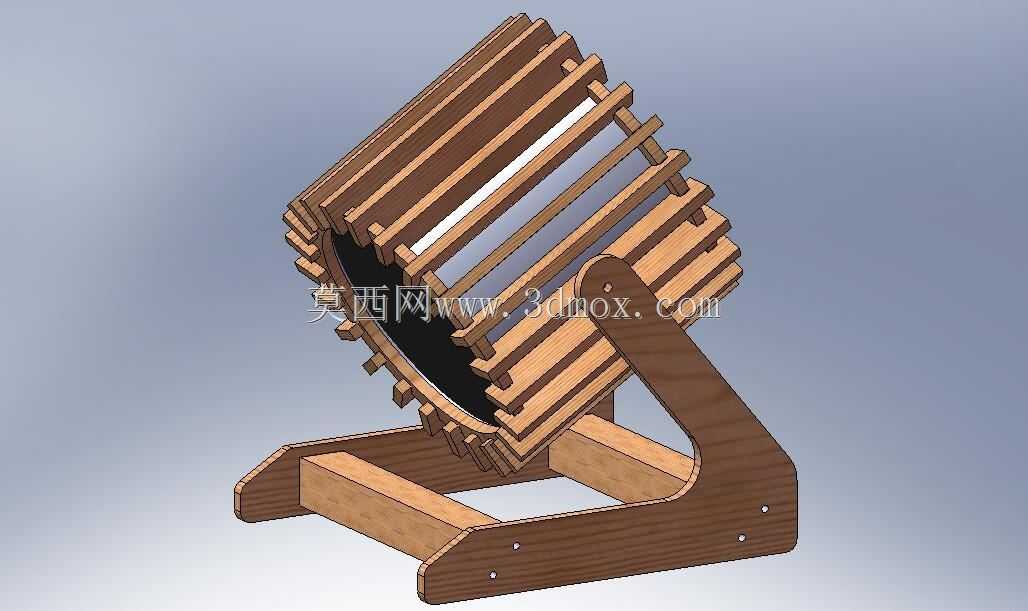

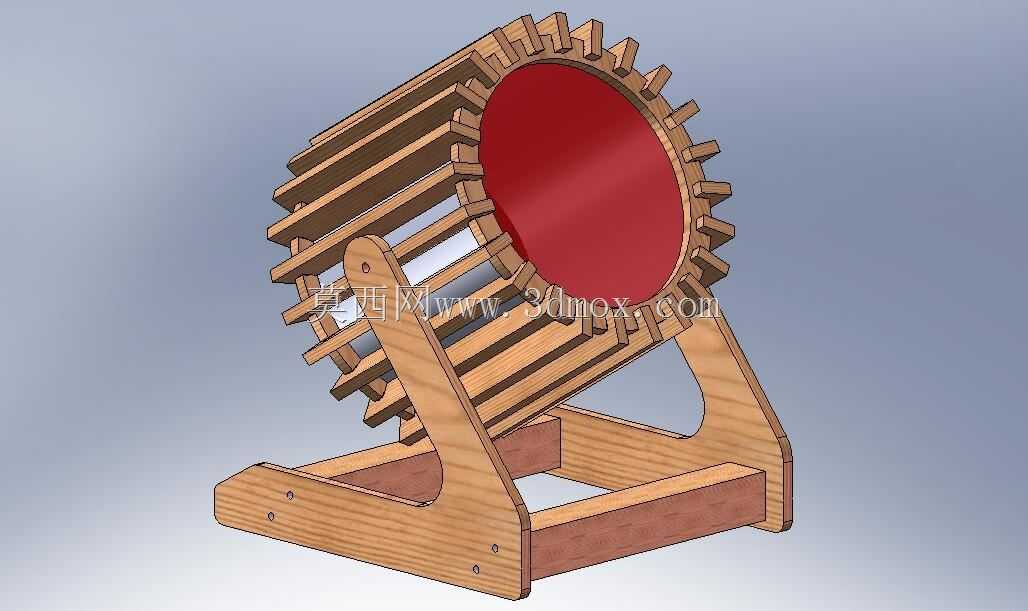

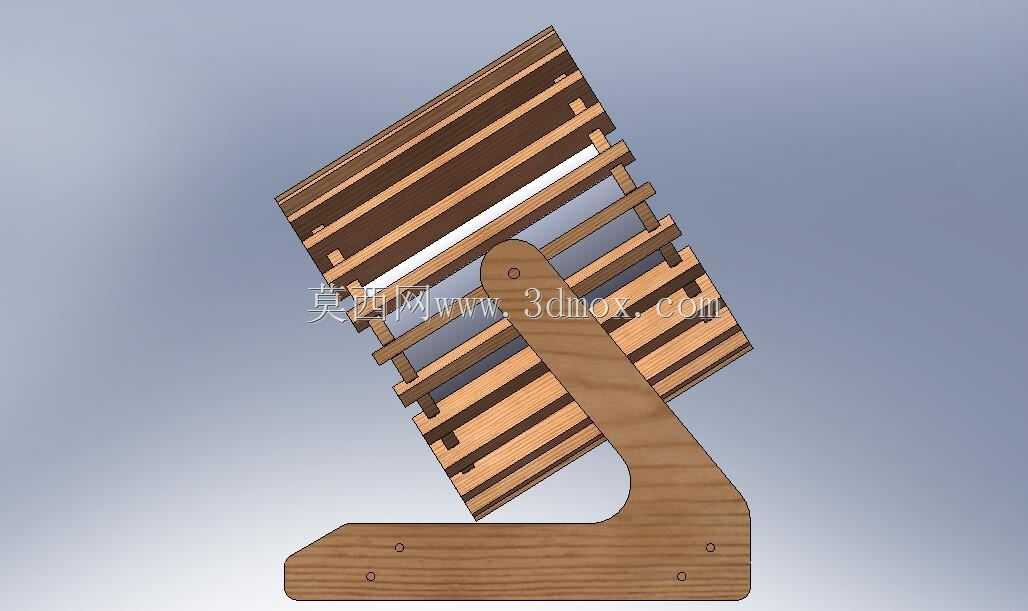

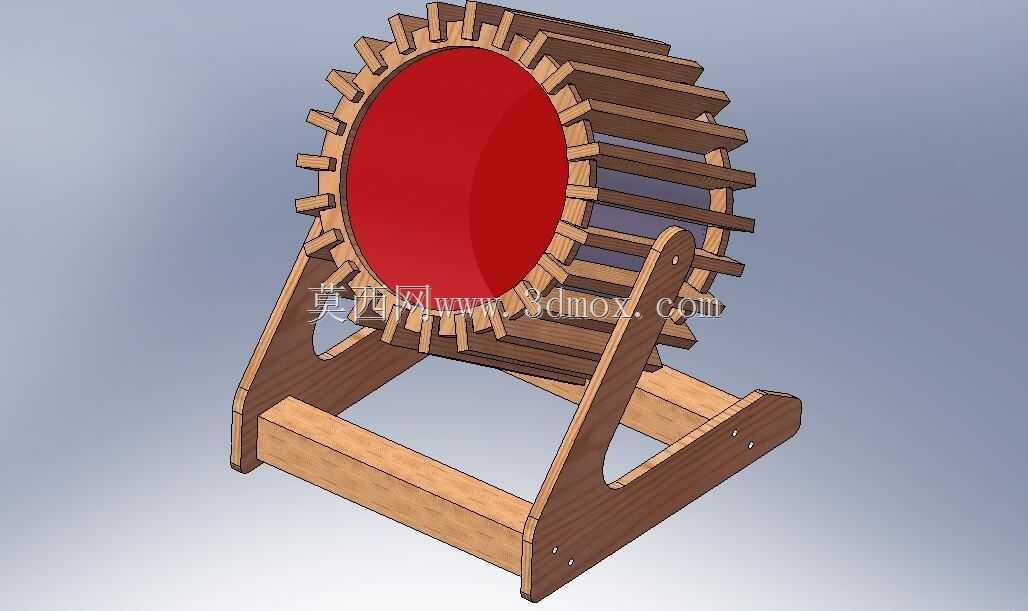

　　该结构采用全木质板材拼装思路，主体由环形灯筒、两侧支撑侧板及底部矩形底座组成，灯筒外圈沿周向均匀布置多根纵向木条，形成镂空散热笼式结构，前端预留圆形红色透光面安装位，用于放置LED光源与投影透镜组件。支撑侧板采用异形轮廓切割，上端开设圆弧托槽承托灯筒转轴，下端与底座横梁通过螺钉锁紧固定，整体可绕支撑点调整俯仰角度，满足不同投射方向的使用需求。

　　从实际使用场景来看，这类木质投影LED灯多用于桌面氛围照明、小型墙面图案投射、手工文创展示以及儿童科普拼装场景，镂空木条既承担外壳防护作用，又能形成自然对流通道，将LED工作产生的热量通过木条间隙快速散出，避免密闭木壳内部积热导致光源光衰加快。前端圆形区域可适配不同焦距的透镜，更换透镜后既能作为近距离柔光台灯使用，也可调整为远距离投影模式，将图案或光线投射到墙面、天花板上。

　　设计过程中优先考虑板材加工工艺，所有零件均为平面切割件，无需复杂曲面铣削，使用激光切割或线锯即可完成全部板材下料，木条与两端环形端板采用榫槽定位加胶接的方式组合，支撑侧板与底座之间预留沉头螺钉孔，装配时无需专用工装，手工即可完成整体拼装。灯筒内部预留光源安装腔，可固定LED灯珠基板、散热片与驱动电路板，走线从侧面支撑轴的中空位置引出，外部无裸露电线，兼顾外观整洁性与使用安全性。

　　安装边界方面，底座采用宽幅矩形框架，支撑跨距覆盖灯筒整体直径，俯仰调整时重心始终落在底座支撑面范围内，不会出现倾覆风险；灯筒最大旋转角度受侧板上的限位槽约束，可在水平到向上仰起的区间内任意停位，两侧转轴同轴度通过侧板定位孔保证，转动时无卡滞。木质构件边缘均做倒圆角处理，避免拼装和使用过程中划伤，整体结构无金属外露件，适配家居、教室、文创展厅等多种摆放环境，板材厚度统一，下料时可最大化利用板材幅面，减少边角料浪费。
