带光学瞄准镜的迷彩十字弓弩结构

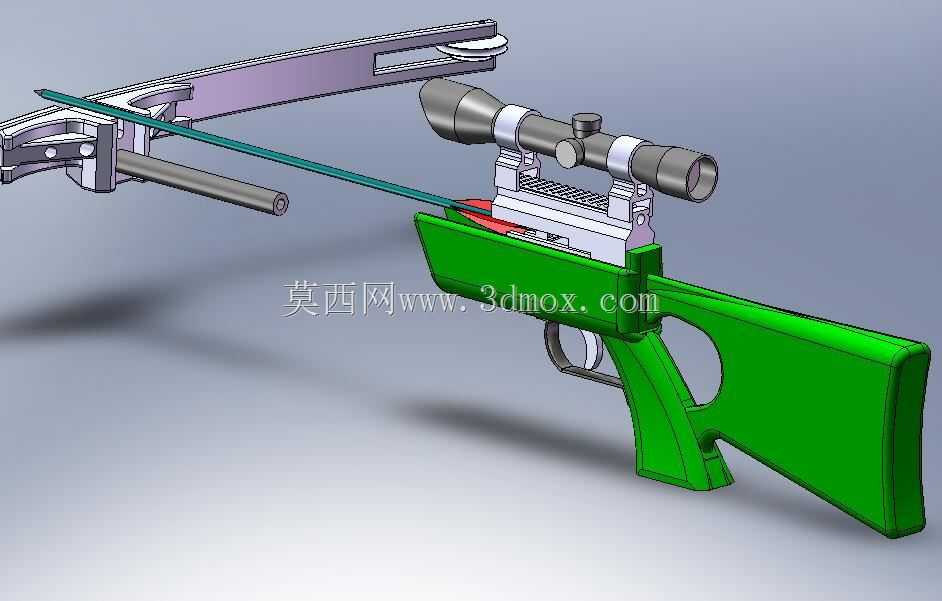

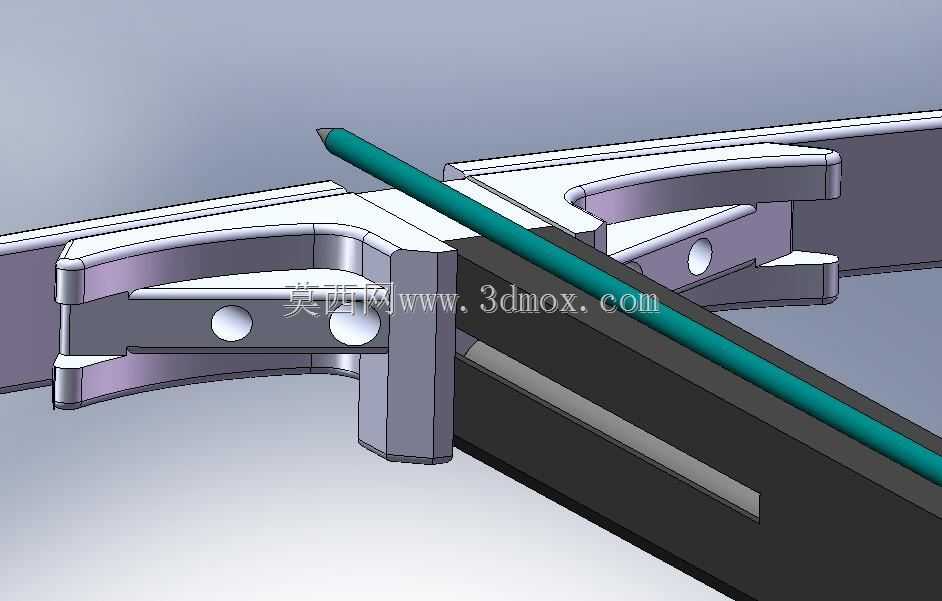

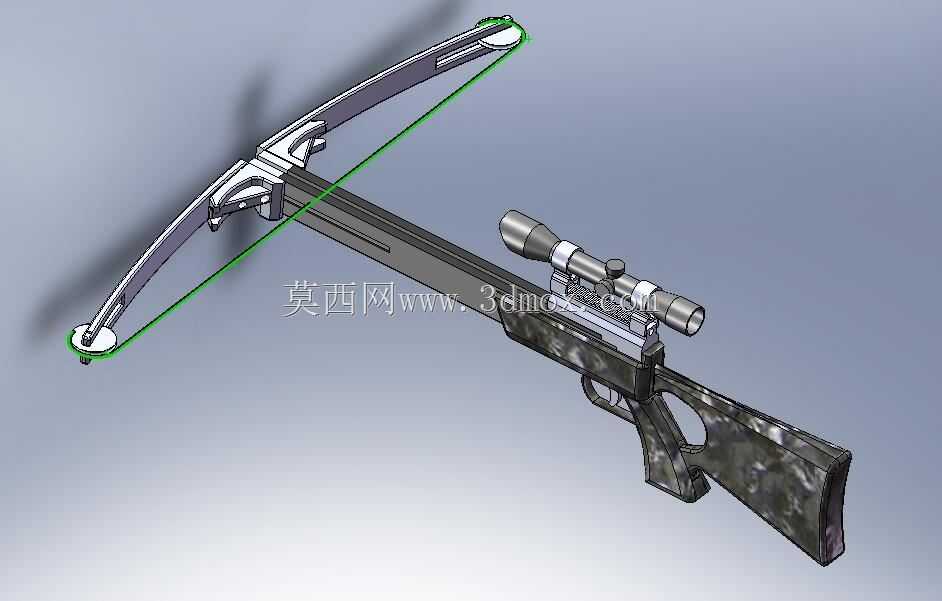

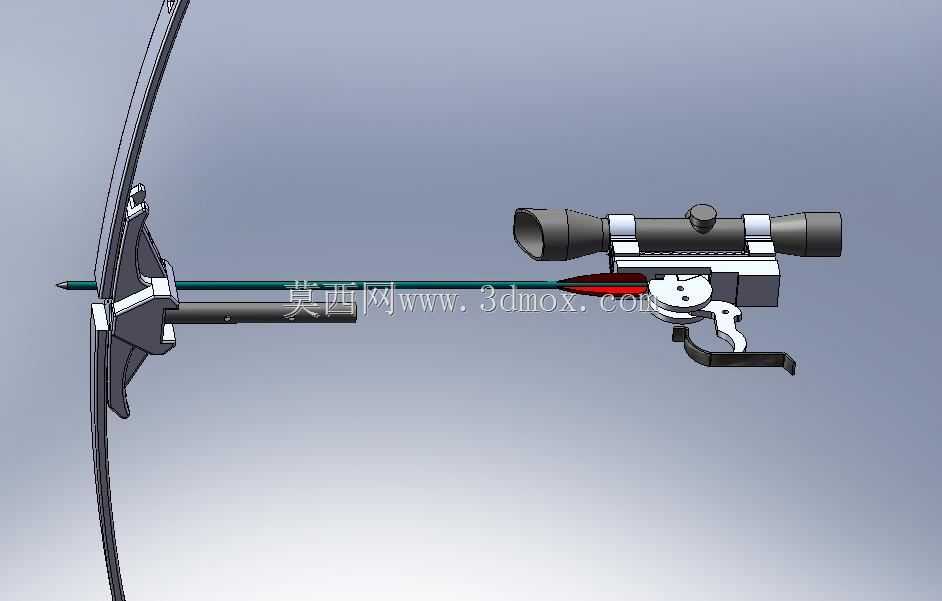

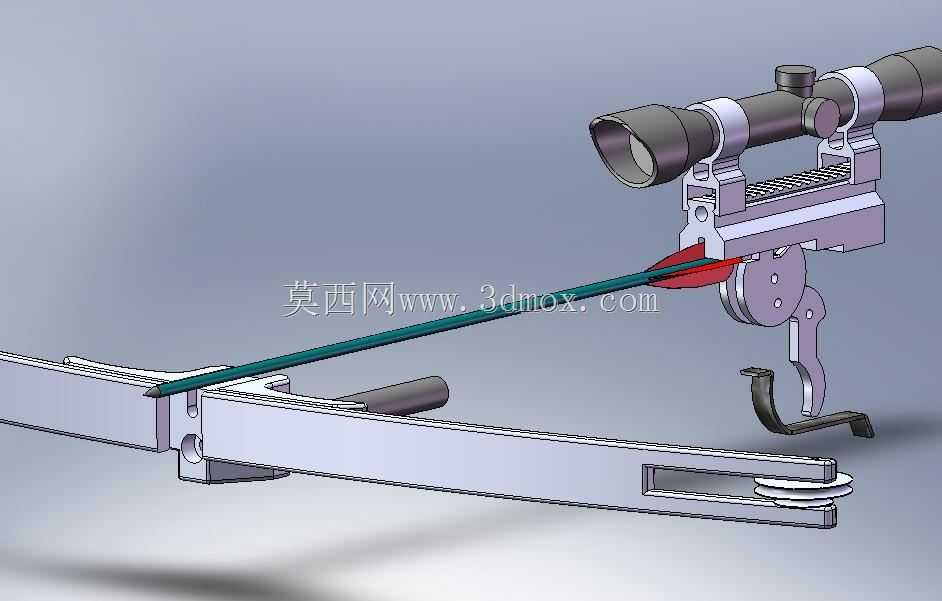

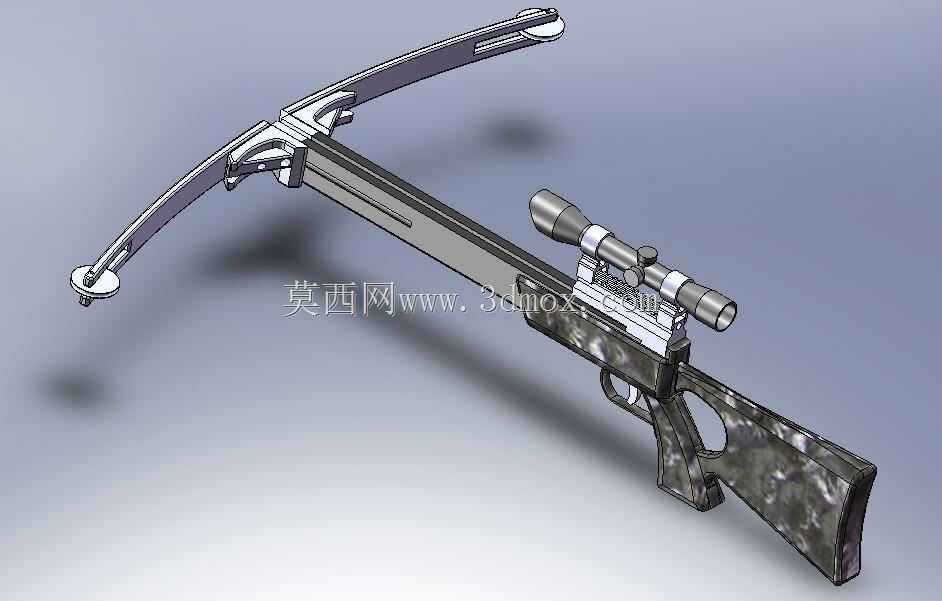

　　该十字弓弩结构以长条枪身作为承载主体，前端布置弧形弓臂与弓弦挂接位置，中部集成瞄准镜安装座、扳机组件和握持区域，后部采用带拇指孔的迷彩枪托，整体形态兼顾发射时的受力传递、瞄准操作和肩抵稳定性。弓臂通过前端金属连接座与枪身固定，端部设置弦轮及限位结构，弓弦张紧后产生的载荷沿弓臂两端向连接座汇聚，再传递至枪身前段，因此前端接头需要重点考虑抗弯、抗扭和反复张弛后的疲劳问题。模型中弓臂呈细长弯曲形态，截面变化服务于弹性变形与刚度分配，既不能过硬导致开弓负荷过大，也不能过软造成储能不足。

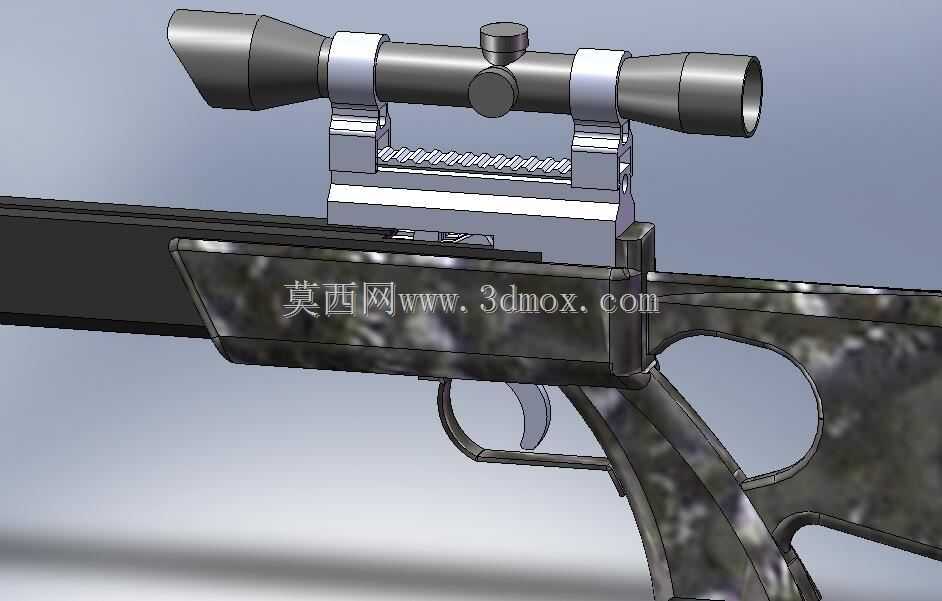

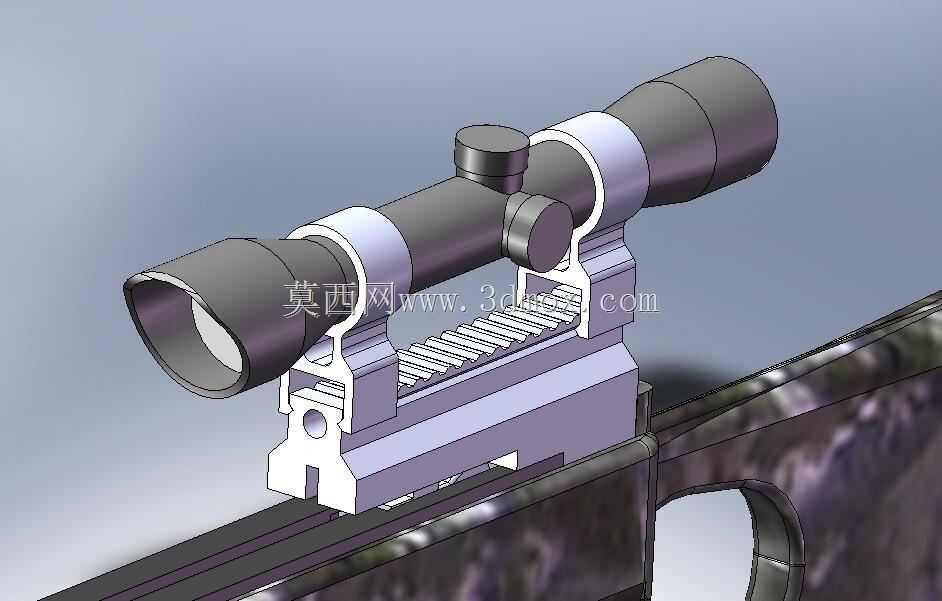

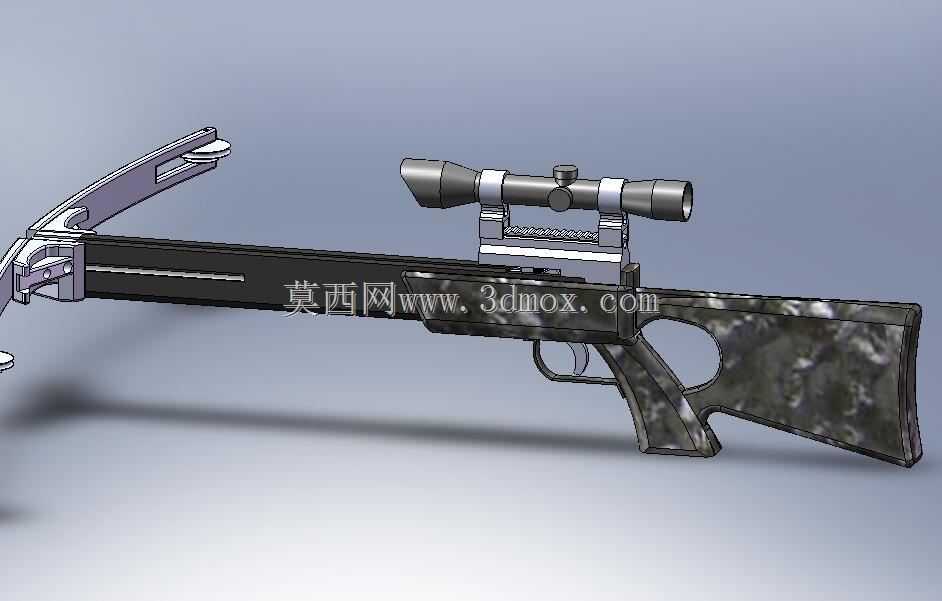

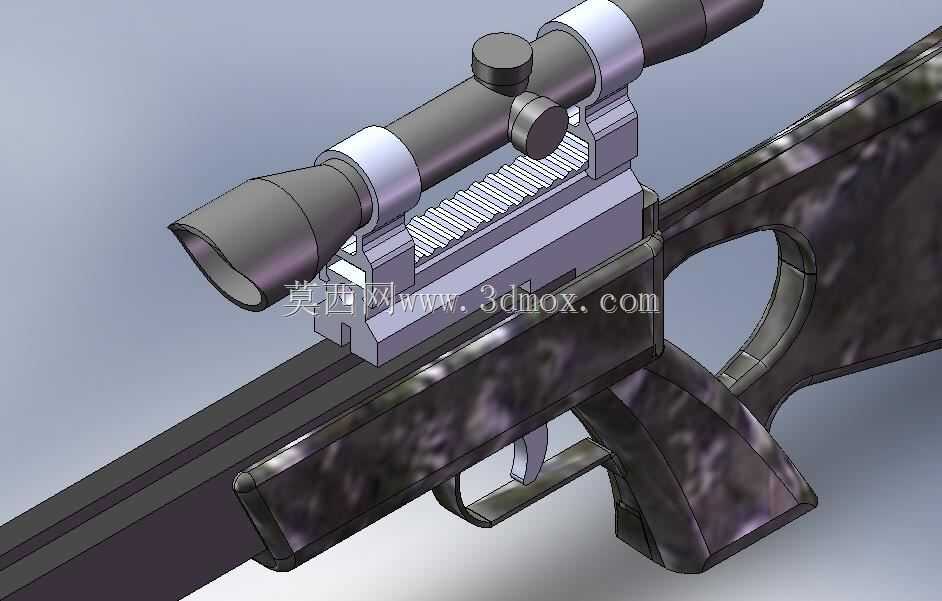

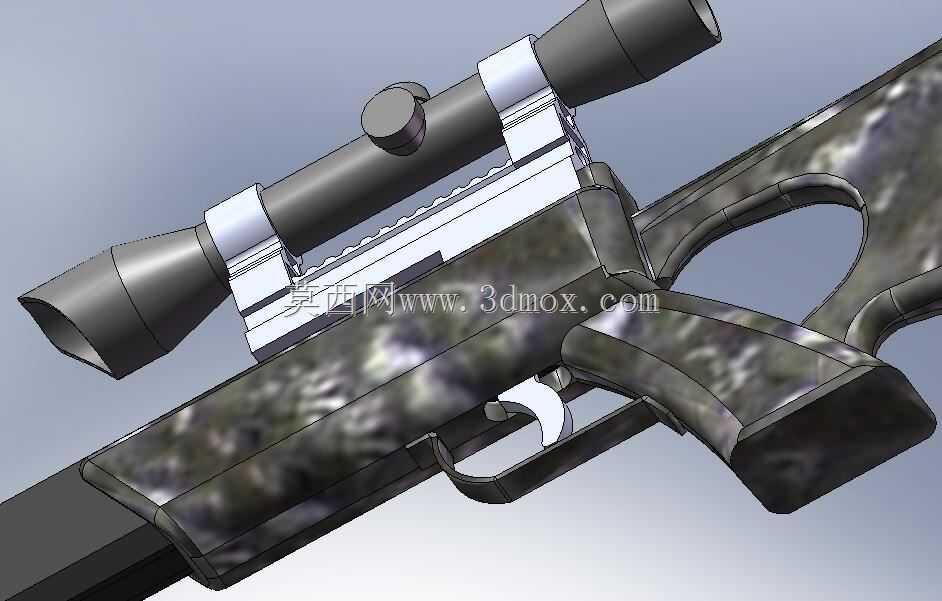

　　枪身主体近似直线布置，上方保留连续安装平面，可用于固定光学瞄准镜及导轨类附件。瞄准镜由物镜筒、目镜筒、调节座和连接环组成，位置靠近枪身中上部，使瞄准轴线与弩箭行进方向保持稳定平行关系。调节座下方的安装结构在实际设计中应保证锁紧可靠，避免后坐振动导致镜筒偏移。扳机区域设置护圈和内部触发连杆空间，虽然模型侧重外观与总体装配，但结构边界已经体现出击发组件所需的容纳深度和操作行程。

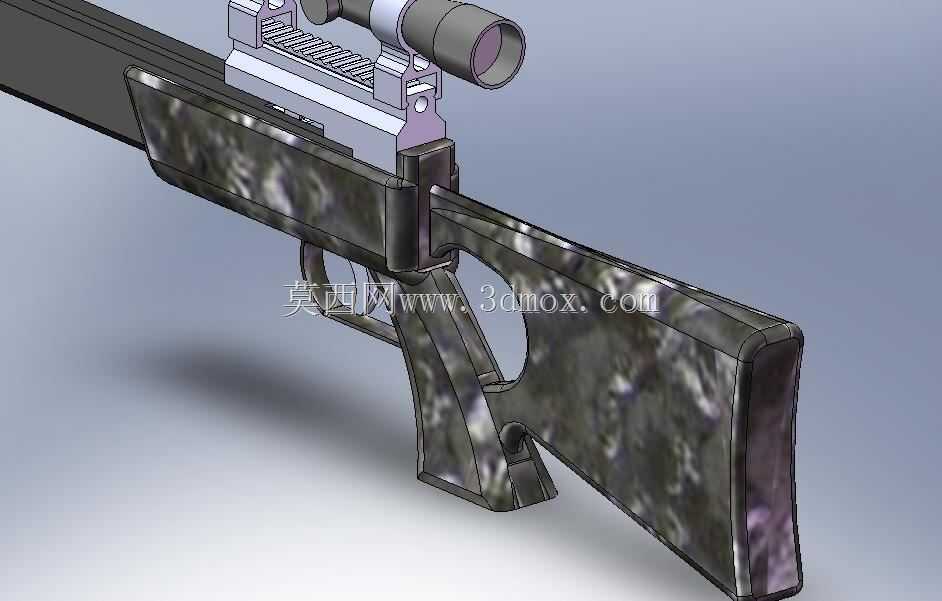

　　后部枪托采用迷彩纹理外观，托底、握把、拇指孔和贴腮区域形成较完整的人机界面。拇指孔设计让握持手更靠近枪身轴线，有利于控制指向；枪托下沿和尾端轮廓承担肩部抵靠，发射时能够把反作用力分散到肩窝位置。外形尺寸方面，整器长度明显大于宽度，弓臂展开后构成最大横向边界，运输或收纳时需要重点核算两端弓梢的外廓尺寸；高度方向则由瞄准镜顶部、枪身下沿和扳机护圈共同决定，安装镜筒后上方需预留调节和视场空间。

　　从应用场景看，这类结构常用于户外射击器械、运动器材展示、影视道具设计以及机械原理教学。建模时可按总装思路拆分弓臂、弦轮、枪身、瞄准镜、扳机护圈、枪托和紧固件等模块，便于检查干涉、装配顺序和维护拆卸路径。弓臂与枪身连接区、瞄准镜座与枪身贴合面、扳机护圈周围属于结构校核重点；迷彩枪托则更强调外观曲面和握持包覆关系。整体设计把弹性储能、弹道指向、肩抵支撑和附件扩展集中在同一长轴平台上，能够为同类弓弩产品的结构布置、外观改型和三维装配验证提供直观参考。
