户外休闲区遮阳雨篷结构方案

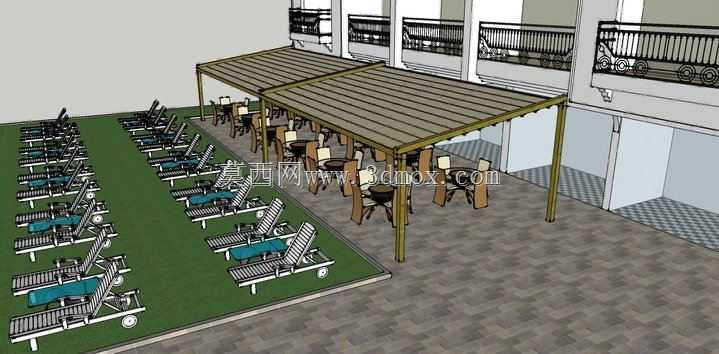

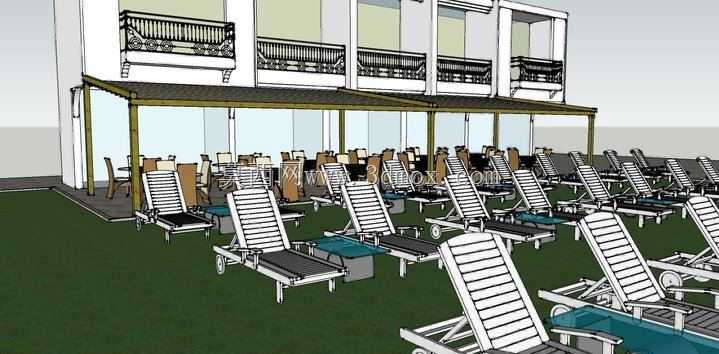

　　这套雨篷结构主要面向酒店泳池边、商业露台、餐饮外摆区以及多层建筑首层架空过渡带使用，场景中紧邻建筑二层阳台栏杆布置，一侧覆盖硬质铺装的桌椅用餐区，另一侧衔接草坪躺椅休憩带，承担遮阳、挡小雨、划分户外功能空间的作用。建模时先按现场铺装模数确定立柱落点，避免柱脚压住地砖伸缩缝或阻碍桌椅通行通道；篷体采用双跨连续布置，单组篷架沿建筑外墙方向延伸，两组雨篷之间保留轻微高差与排水间隙，屋面坡度向远离建筑入口一侧倾斜，雨水经檐口导流后落至绿化边缘，不直接冲刷客人活动区域。立柱选用方管截面，柱脚通过预埋件与混凝土地面固定，柱顶与主梁采用螺栓节点连接，方便现场分段运输与装配；屋面檩条按等间距排布，上方铺设条形遮阳板，

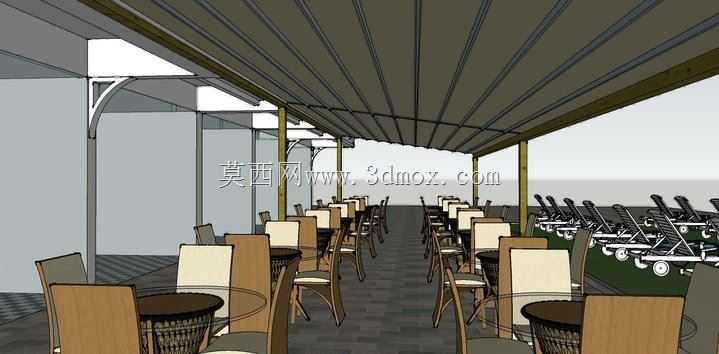

　　板间预留细微缝隙以削弱风荷载抬升力，同时过滤直射强光，在地面形成规律阴影。从安装边界看，雨篷内侧立柱与建筑外墙保持检修距离，不遮挡阳台排水立管与门窗开启扇；外侧立柱沿露台边缘内侧收进，保证消防疏散净宽。桌椅排布在篷架投影范围内，餐椅拉开后仍不触碰立柱，草坪躺椅区虽位于篷外，但雨篷挑出长度可在低角度日照时为部分躺位提供遮阴。结构校核重点关注露天工况下的风吸与风压组合，立柱长细比、主梁挠度以及屋面构件连接间距均按户外构筑物常规受力逻辑控制；节点处避免出现容易积水的朝上凹槽，金属构件表面采用耐候处理思路。整体模型把建筑栏杆、地面材质、餐桌椅和躺椅一并纳入，可直接用于核对雨篷与周边环境的相对位置、视线遮挡和人流动线，为后续出施工图、核算材料清单及现场放样提供直观参照。
