立式圆柱形承压储液罐体结构设计

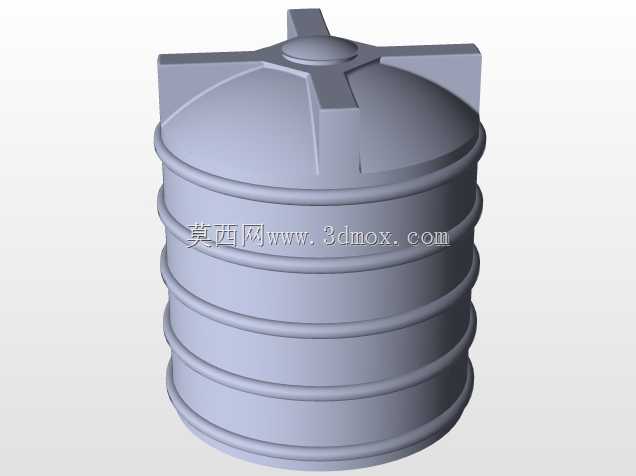

　　这套立式圆柱形储液罐体的三维结构，围绕中小型常压或低压储液场景展开，常见于厂区工艺水暂存、化工辅料中转、给排水系统缓冲以及户外蓄水设施。整体采用直立圆筒加拱顶的构型，筒体部分由多道环向加强肋分段约束，肋条沿圆周连续凸起，既提升了薄壁筒身对抗外压失稳与内压鼓胀的能力，也在卷制成型时为板材对接提供了定位基准。

　　从受力逻辑看，圆筒段是储液静压的主要承载区，液位升高后环向拉应力沿壁厚分布，环肋把长筒分割成若干较短的计算节段，降低单节薄板的临界失稳风险。顶部采用碟形拱顶而非平盖，拱面把上部载荷转化为沿壁面的薄膜应力，避免平盖在正压或负压抽吸下产生大挠度变形。拱顶外缘均匀布置四块径向加强筋，从顶部中心凸台一直延伸到罐口边缘，十字交叉的布局在开孔附近形成刚度补强，也为顶部检修口、呼吸阀或仪表接管的安装预留了平整结合面。中心凸台可作为人孔盖座、排气接口或搅拌轴穿舱位置，具体接口尺寸需配合工艺管路二次开孔。

　　建模时筒壁与环肋采用一体化旋转特征处理，先绘制母线轮廓再绕中心轴回转，保证各道肋条的圆角半径、肋高和节距完全一致，减少阵列特征带来的装配误差。拱顶与筒身通过过渡圆角衔接，避免尖角造成的应力集中；四块顶筋沿圆周阵列，对称布置有利于抵消焊接或成型时的不均匀收缩。底部为圆弧收边结构，落地时可配合环形支座或裙座使用，若用于高位安装，则需在下封头上增设支腿连接法兰。

　　安装边界方面，罐体外径决定基础环梁的最小直径，基础平面应保持水平并预留排污口与检修空间；顶部接管需避开加强筋正上方，法兰外缘与筋板保留足够扳手空间。筒身环肋同时可作为外部保温层的支撑骨架，缠绕保温棉或包覆金属护板时，肋条形成自然的固定点。选型阶段需依据介质密度、设计液位、风压地震载荷复核壁厚，环肋间距与拱顶曲率则随罐体直径和设计压力调整。整体结构简洁、对称性好，便于卷板、焊接与检验，适合在通用储液设备中作为主体罐体进行参数化改型。
