带油路接头的双耳环式液压油缸

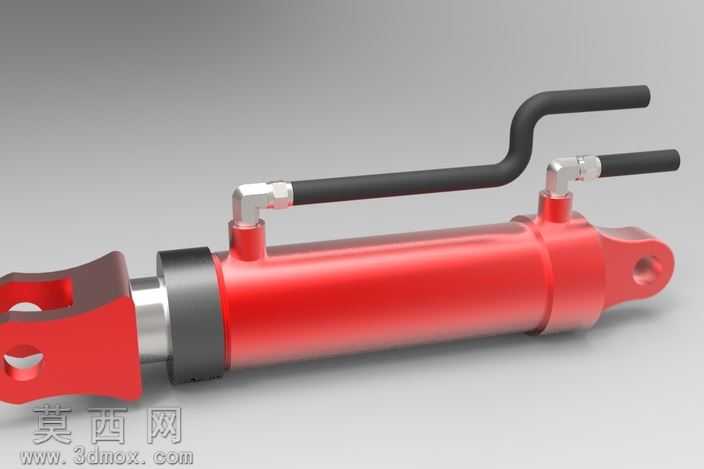

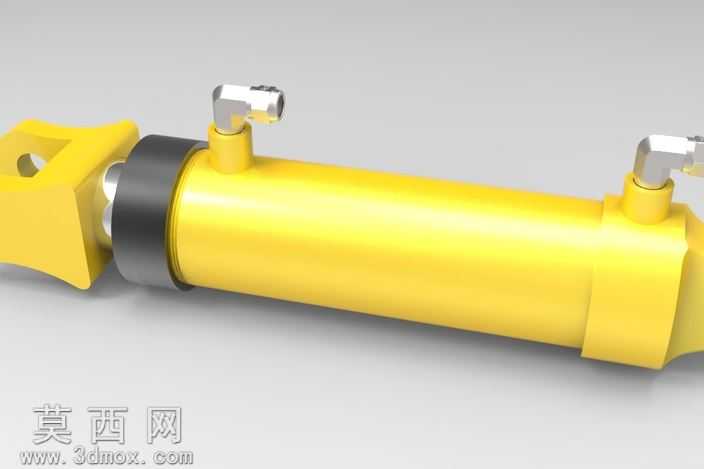

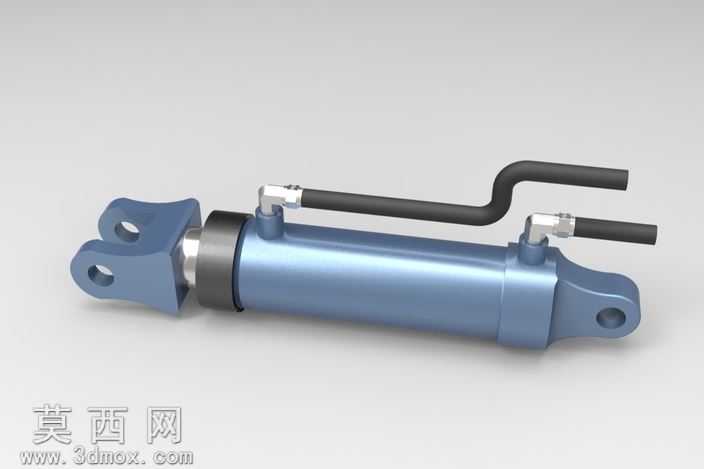

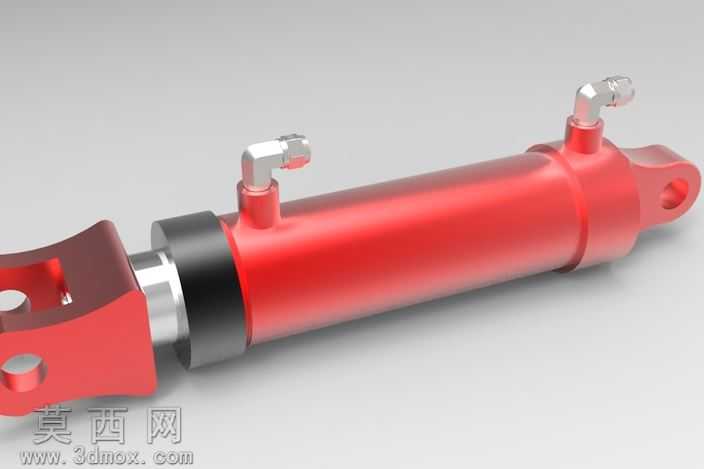

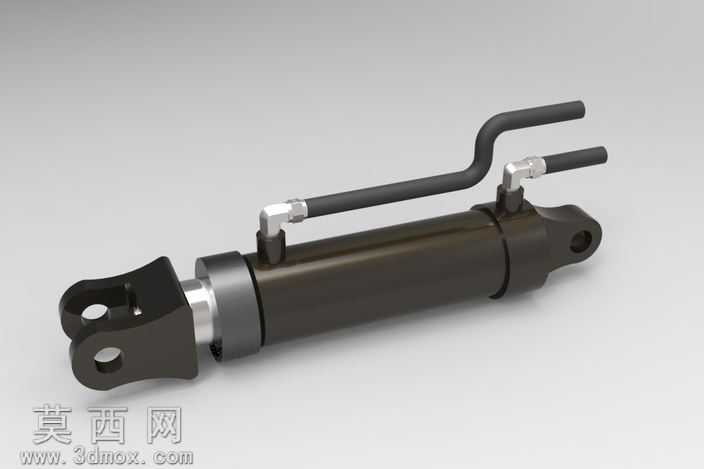

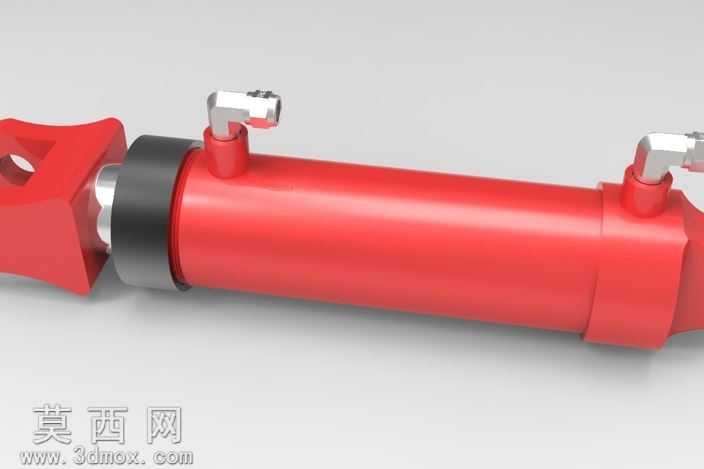

本液压油缸三维模型采用SolidWorks2013完成全参数化建模，建模过程严格遵循液压元件通用设计规范，完整还原了双耳环铰接式液压油缸的全部结构细节。模型构建从缸筒主体开始，首先绘制缸筒的回转截面草图，通过回转特征生成缸筒基体，随后依次完成缸底、前端盖的结构建模，缸底与前端盖均采用与缸筒同轴的配合基准，保证各部件同轴度公差符合液压元件设计要求。两端的铰接耳环采用单独的特征建模，耳环的销孔位置严格按照油缸安装尺寸规范设定，保证安装后油缸摆动自由度符合使用需求。活塞杆部分采用阶梯轴结构建模，与活塞配合的轴段、与前端盖密封配合的轴段、外伸连接端的轴段分别设置对应尺寸公差基准，同时完成了活塞、导向套、密封件安装槽的细节结构，密封槽的尺寸完全适配常规液压油缸用密封圈规格，还原了密封结构的装配逻辑。缸筒侧面的油路接口采用凸台特征构建，接口处的螺纹连接结构按照标准液压管接头尺寸建模，同时完成了两根外接液压油管的建模，油管的弯曲走向符合液压管路布置的最小弯曲半径要求，管接头与缸筒接口的配合关系完整呈现。渲染阶段采用金属材质体系，缸筒主体赋予蓝色金属漆材质，调整材质的粗糙度、金属度参数模拟工业液压缸的喷涂漆面质感；活塞杆、铰接耳环、管接头部分赋予抛光金属材质，还原金属加工面的光泽效果；油管部分赋予黑色橡胶材质，调整材质的漫反射、高光参数模拟高压液压油管的橡胶质感。场景布置采用浅灰色纯色背景，搭配柔和的三点布光，主光从侧上方打亮油缸主体结构，辅光补全暗部细节避免阴影过死，轮廓光勾勒油缸边缘轮廓提升立体感，最终渲染效果清晰呈现油缸的整体外形与各部件的装配关系。设计过程中充分考虑液压油缸的实际工作逻辑，各运动部件之间预留了合理的装配间隙，活塞与缸筒内壁、活塞杆与导向套之间的配合关系符合液压传动的密封与运动要求，油路接口的位置设置避开了油缸摆动时的干涉区域，两端铰接耳环的连接结构保证油缸工作时可随负载摆动调整角度，完整还原了这类双耳环液压油缸作为液压系统执行元件，将液压能转换为直线往复运动机械能的功能结构。
