集成式工业液压动力单元结构设计

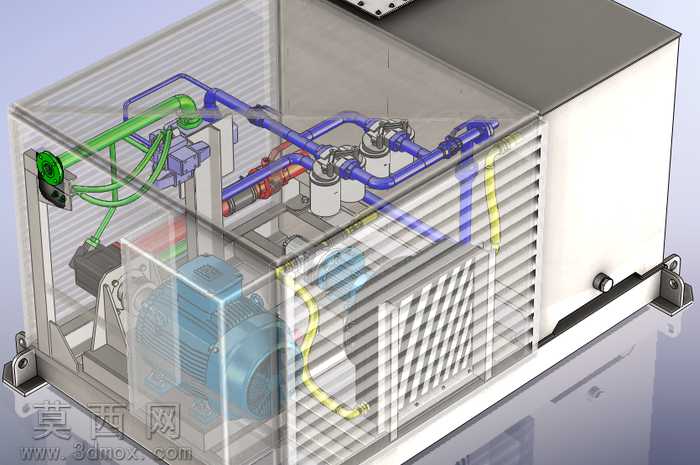

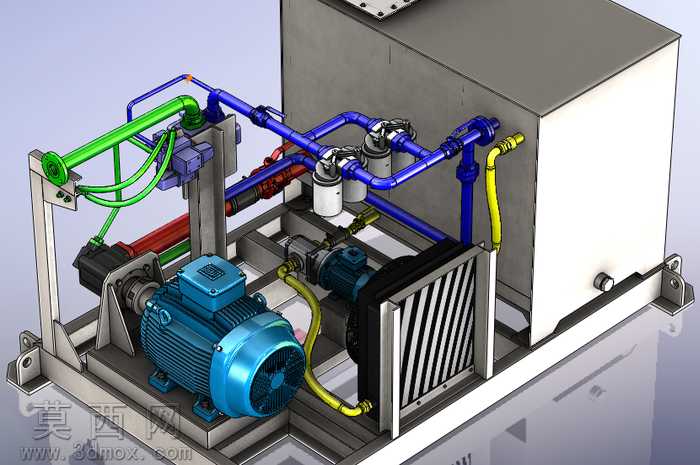

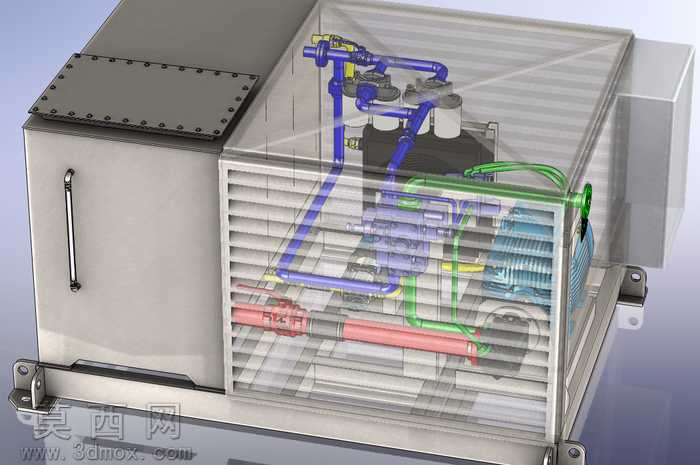

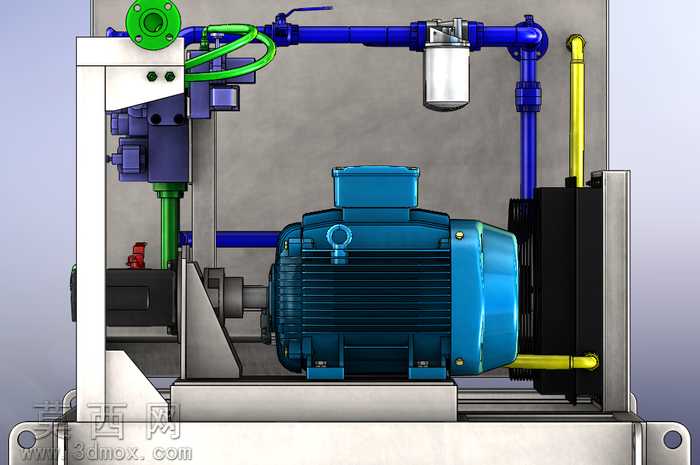

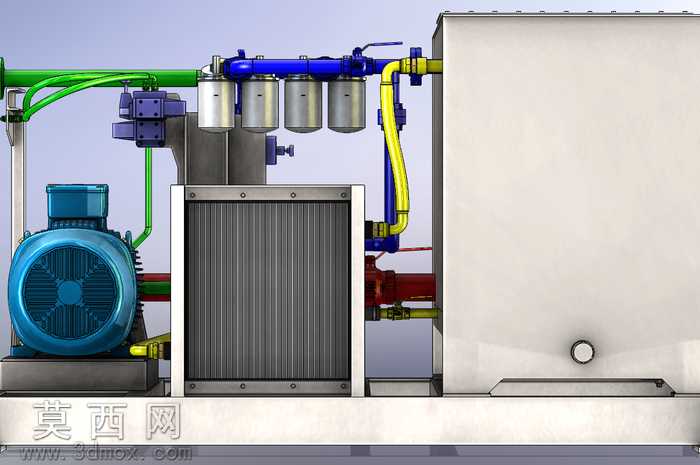

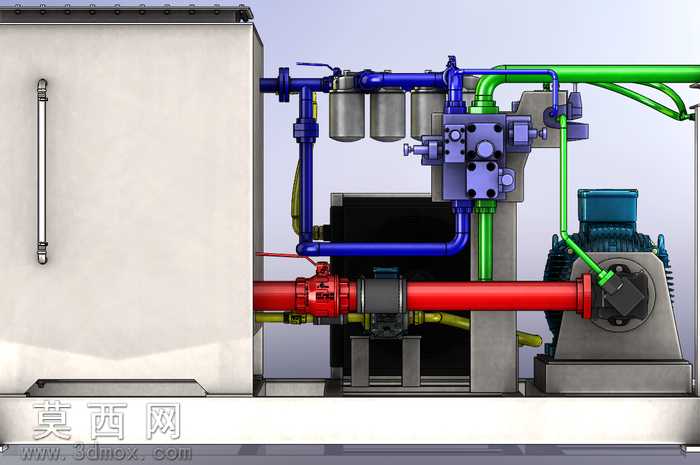

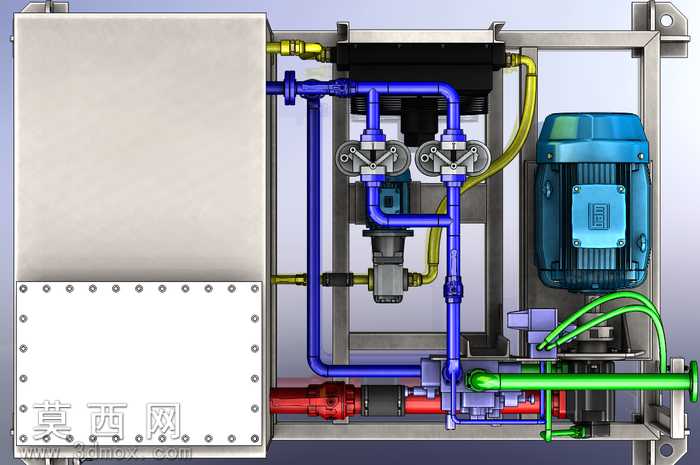

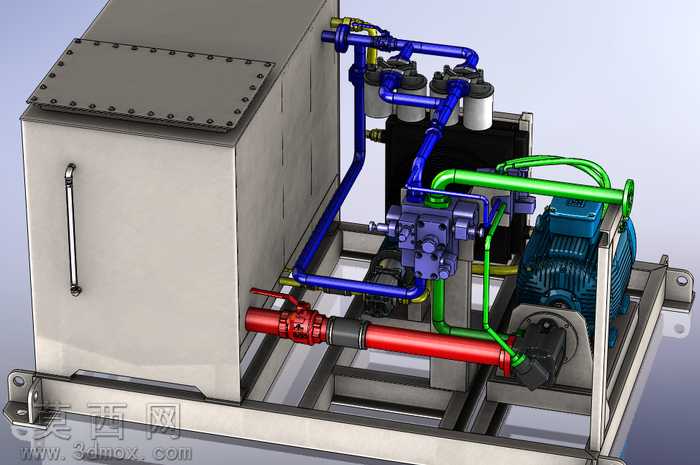

本作品为集成式工业液压动力单元三维建模设计，整体采用模块化集成布局思路，在三维建模过程中严格遵循液压系统设计规范，对各组成部件进行1:1等比例参数化建模，确保各元件装配公差符合实际工业生产的装配要求。建模阶段首先完成油箱柜体的主体结构搭建，对柜体的钣金折弯结构、密封安装位、侧装把手的安装结构进行精细化建模，保证柜体的防护结构与实际工业产品一致。随后依次完成驱动电机、液压泵组、控制阀组、过滤组件、油路管路的独立建模，其中驱动电机采用卧式安装结构，建模时还原了电机散热鳍片、输出端连接法兰、安装底座的细节结构，保证与液压泵的同轴度装配精度；液压泵与电机输出端采用直连式装配，建模时还原了泵体的进出油口、连接密封位的结构细节。油路管路部分采用分色建模区分不同功能油路，红色管路对应高压压力油路，蓝色管路对应回油管路，绿色管路对应控制油路，建模过程中对管路的弯折半径、法兰连接位、球阀安装位进行精准定位，还原了管路的实际走线路径，避免出现管路干涉问题。控制阀组采用集成块式安装设计，对阀块上的各个换向阀、溢流阀、压力检测接口的安装位置进行精准排布，保证阀组布局紧凑同时预留足够的操作维护空间。过滤组件采用立式多联安装结构，建模时还原了过滤器的罐体结构、连接接头、排污口的细节特征。材质渲染阶段，针对不同部件赋予对应工业材质：油箱柜体采用哑光冷轧钢板材质，金属管路根据功能区分赋予对应颜色的金属漆面，阀组采用铸铁哑光金属材质，密封件采用丁腈橡胶材质，过滤罐体采用铝合金拉丝材质，电机外壳采用铸铁散热纹理材质，通过材质区分清晰展现各部件的功能属性与结构层次。整体设计充分考虑液压动力单元的紧凑性与维护便利性，各元件排布合理，油路走向清晰，既保证了液压系统的动力输出稳定性，也预留了足够的元件拆装、日常维护的操作空间，完整还原了工业级液压动力单元的真实结构与装配逻辑。
