液压油缸集成液压站三维设计模型

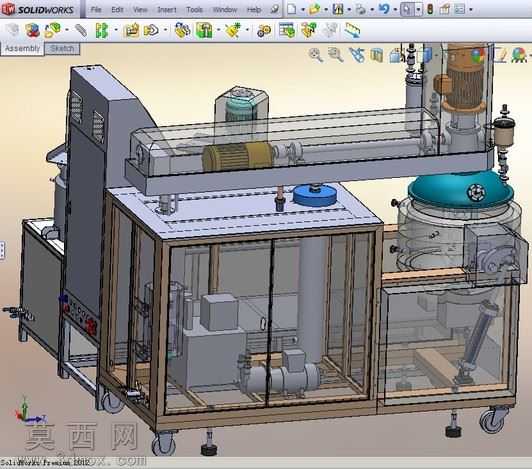

本模型为集成液压油缸的完整液压站三维设计，采用SolidWorks进行全参数化建模，完整还原了液压动力单元的全部结构细节。建模过程中严格遵循液压系统设计规范，对各部件的装配关系、连接尺寸进行了精准还原，所有零部件均按照实际工业产品的尺寸比例进行绘制，可直接用于液压系统的方案演示、结构校核与教学参考。模型整体采用模块化设计思路，将动力单元、控制单元、执行单元、辅助单元进行了合理布局：底部机架采用方管焊接框架结构，搭配透明防护门板与可调节脚轮、固定脚杯，既满足设备移动转运的需求，也可在工作时实现稳定支撑，防护门板的透明材质设置可直观观察内部元件布局，同时起到安全防护作用。内部集成了液压油泵、驱动电机、控制阀组、油路块、蓄能器、过滤装置、油箱等核心液压元件，顶部布置了多组横向安装的液压油缸执行元件，管路连接走向清晰，各接口位置预留合理，完整呈现了液压站从动力输出到油缸执行的全油路逻辑。渲染阶段对不同部件赋予了对应工业材质：金属机架采用磨砂钢材材质，油缸活塞杆采用抛光镀铬金属材质，油箱与防护外罩采用对应喷涂漆面材质，透明门板采用半透明亚克力材质，管路采用高压油管的橡胶与金属复合材质，通过材质区分可快速识别不同功能的部件，整体渲染效果贴近真实工业设备的视觉表现。结构设计上充分考虑了液压站的实际使用需求，预留了维护操作空间，控制阀组布置在便于操作的位置，过滤元件、蓄能器等易维护部件均设置在易拆卸位置，顶部油缸的安装座可根据实际执行需求调整安装位置，具备较强的通用性。该模型完整展现了液压系统的组成逻辑，可帮助学习者快速理解液压动力单元与液压油缸的配合原理，也可作为液压设备设计的参考模板，通过修改参数即可适配不同压力、流量需求的液压站设计场景，模型包含的多格式文件可适配不同三维软件的使用需求，方便不同设计场景下的调用与修改。
