锥筒褶皱式空气滤芯滤器结构

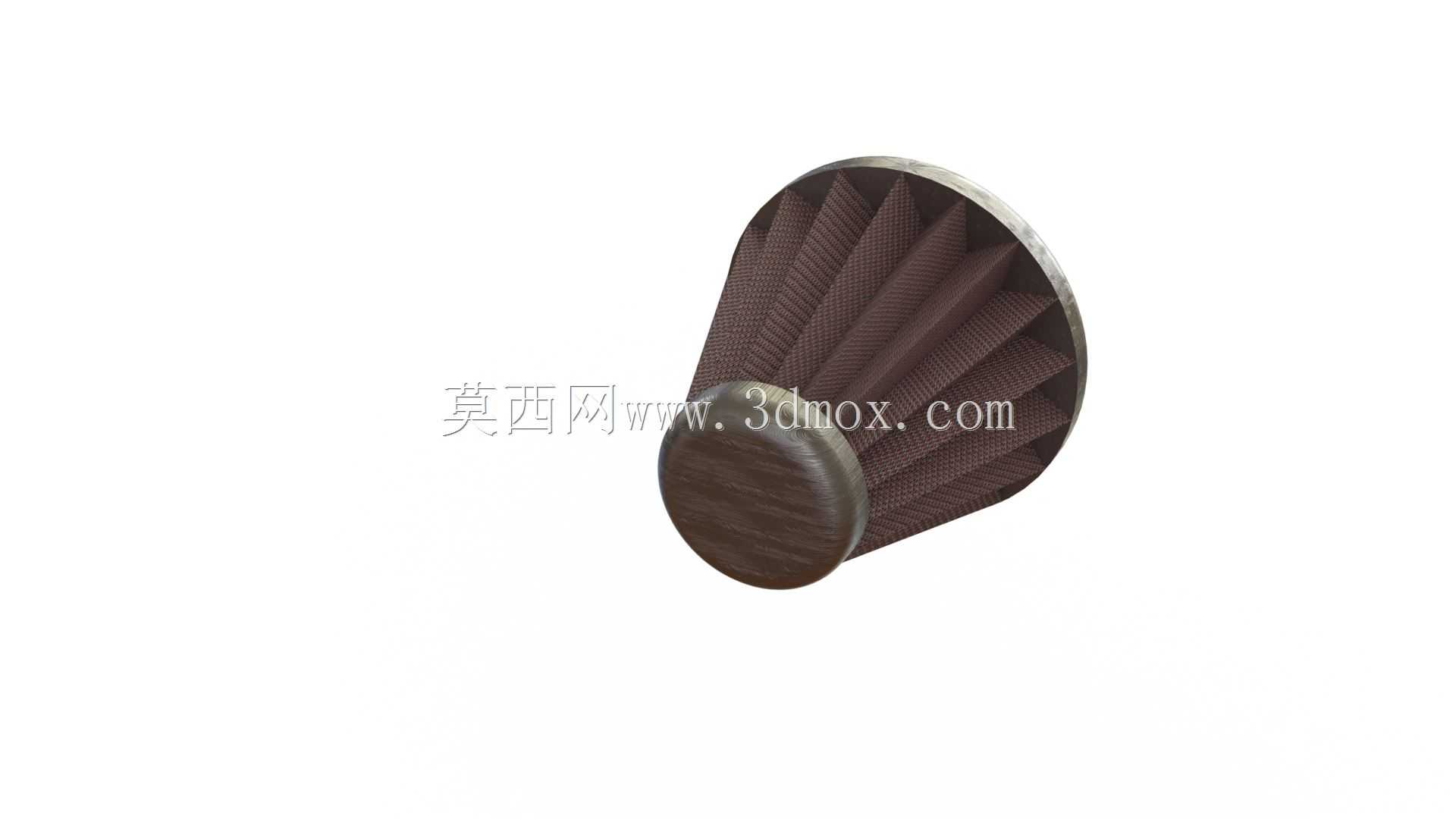

　　该滤器采用锥筒形褶皱滤芯结构，主要面向进气系统中需要在有限安装空间内提升过滤面积的工况。实物形态为一端小直径封闭、另一端大直径开口的截锥结构，外侧布置连续折叠的滤网层，开口端带有环形安装边，封闭端为圆形端盖，整体轴线方向形成由小端向大端逐渐扩张的流道。这类结构常见于小型动力设备、试验台进气段、通风管路以及需要对含尘气流进行预过滤或精过滤的装置中。

　　从功能上看，含尘气流经褶皱滤网穿过滤材时，颗粒被截留在折叠表面，洁净气流进入锥筒内部并由大开口端汇集流出。将滤芯设计成锥形而非平直圆筒，可在相同轴向长度下兼顾端部封闭、安装定位和过滤面积布置；小端封闭结构使气流必须经过滤网，避免短路直通。褶皱形式沿周向均匀展开，单片折痕呈放射状分布，既提高单位体积内的有效过滤面积，也降低单位面积滤材承受的流速，有助于减缓堵塞过程。

　　建模时应先确定两端直径、锥筒长度、开口端环边宽度以及端盖厚度，再围绕轴线建立截锥基础曲面。褶皱不能简单按平面折叠处理，需要沿锥面母线方向建立连续起伏的折脊与折谷，并保证折距在大小端之间随周长变化而过渡。大端环形边用于与进气壳体或接管配合，建模中需保留平整贴合面和圆角过渡；小端端盖与滤材衔接处应体现包边或压合形态，避免出现几何穿插。滤网材质在渲染中可通过深色细密纹理表现，金属端环则通过高光边缘体现。

　　安装边界方面，大直径开口端是主要接口位置，外部需预留压紧盖、卡箍或密封垫圈空间；锥筒外侧应保留足够径向间隙，防止褶皱滤材与壳体摩擦。轴向布置时，封闭端不宜直接贴死壁面，应留出拆装和灰尘沉降空间。若用于振动较大的设备，还需在端盖中心或环边位置考虑支撑点，使滤芯在气流脉动下保持稳定。该结构适合作为过滤原理教学、滤芯外形方案校核及进气总成干涉检查使用。
