户外道路LED路灯照明灯具结构

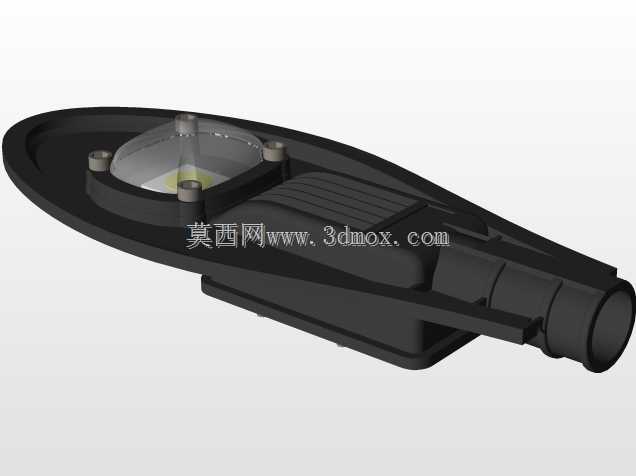

　　该三维结构对应户外道路照明场景中常用的单光源LED路灯灯具，主要承担市政道路、园区支路、厂区通道、停车场及乡村公路的夜间路面投光任务。灯具整体采用流线型扁平壳体布局，前端为光学出光区域，中部布置光源与散热筋结构，后端延伸出圆柱形灯杆插接段，形态贴合传统路灯的安装与受力习惯。

　　从实际使用角度看，这类灯具需要长期暴露在露天环境中，壳体不仅承担光源固定作用，还要兼顾散热、防水、防尘和风阻控制。模型中上壳设置了多道平行散热筋，增大与空气的接触面积，使LED工作产生的热量能够通过壳体快速传导至外部；流线型外轮廓可降低迎风面阻力，减少高空杆装条件下的风载弯矩。前端透明罩下方形成独立光学腔，光源基板、透镜或反光腔集中布置，便于通过密封圈实现腔体防护。

　　结构设计上，灯具后端的圆筒安装段是关键边界，它用于套入灯杆悬臂端部，并通过侧向紧固件锁紧。建模时需重点控制插接段内径、配合长度以及锁紧孔位置，这些尺寸直接决定灯具与灯杆的互换性。若配合间隙过大，车辆通行引起的振动会使灯具产生偏转；若间隙过小，则现场装配困难，且热胀冷缩后可能出现拆卸不便。灯具重心应尽量靠近安装段轴线，避免悬臂端产生过大扭矩。

　　光学区域位于壳体前部，透镜罩略高于壳体表面，周围预留密封面和螺钉固定位。该布局有利于维护时单独开启上盖或拆卸透光件，而不必整体断开灯杆连接。壳体两侧的连接耳、螺钉柱和内部加强筋在模型中均有体现，这些特征虽然外观不突出，却决定了外壳刚度、密封可靠性以及批量生产时的装配效率。

　　安装边界方面，灯具通常以水平或小仰角方式固定在灯杆悬臂上，出光面朝向路面。设计校核时需要关注灯具总长、壳体最大宽度、安装段直径以及后端接线空间。电缆一般从灯杆内部进入安装筒，再引入光源腔，因此后端内部应保留走线弧度，避免线材在转角处被压伤。壳体下部与上部的分模线应避开积水区域，密封槽走向需连续，以保证雨天表面径流不会渗入电气腔。

　　对于结构工程师而言，该模型可用于检查灯具外观曲面、散热筋排布、安装筒长度、螺钉柱位置和光学腔空间之间的干涉关系；对于选型人员，则可直观判断其是否适配现有灯杆口径、维护空间和道路投光方向。整体结构没有复杂传动机构，设计难点集中在户外防护、热管理、杆装强度和可制造性的平衡上。
