金属线材焊接置物托架结构设计

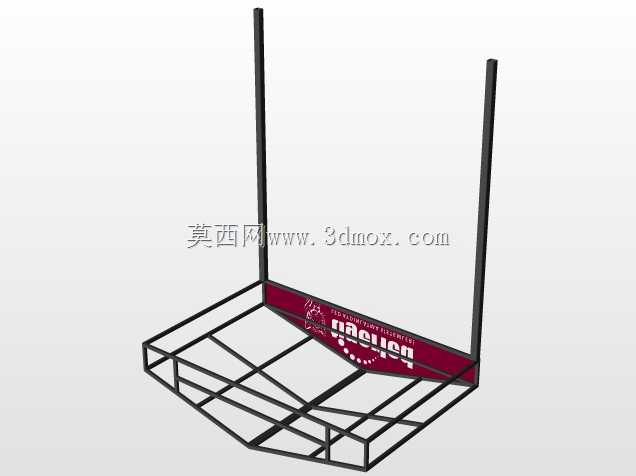

　　该构件为金属线材弯折后拼焊成型的开放式托架，整体采用圆钢线材作为主体受力骨架，底部为矩形承托网格框架，后侧向上延伸出两根平行立式支杆，可在商超终端陈列、工位物料暂存、桌面小型物件承托场景中使用。托架底部网格由多道横向、纵向线材交叉排布，交叉节点处采用熔焊连接，网格间距经过排布优化，既避免承托的小尺寸物件从间隙滑落，又尽可能减少线材用量，控制整体自重。底部框架的外轮廓线材在转角处做弯折成型，无需额外拼接角件，弯折处保留圆弧过渡，避免直角位置产生应力集中，在承受竖向载荷时可以将受力均匀分散到每一道网格筋条上。后侧两根立式支杆从底框后边缘的两个角点直接向上延伸，与底框边线为整根线材连续弯折而成，不存在对接焊缝，

　　大幅提升支杆与底框连接位置的抗扭、抗弯折能力，支杆的高度根据常见陈列场景的遮挡需求设定，既可以作为后侧挡边防止承托物件向后滑落，也可作为挂装支点，将整个托架挂靠在墙面挂条、展台横杆上使用。底框前侧边缘加装了一块折弯成型的金属标识板，板材两端与底框侧边线材焊接固定，板面可印制品牌标识或品类提示内容，标识板同时起到前侧挡边的作用，避免承托物件向前滑移掉落。整个托架没有复杂的冲压件或机加工零件，所有构件来源为常规规格圆钢线材与薄钢板，下料后通过数控弯线机完成线材的平面与立体弯折，再在焊接工装台上定位各根线材的相对位置，保证批量生产时外形尺寸一致性，焊接完成后整体做表面喷塑处理，焊缝位置打磨平整后覆盖塑层，兼顾防锈性能与外观整洁度。

　　建模过程中先梳理每根线材的中心线路径，通过扫掠特征生成圆杆实体，交叉位置保留焊接搭接的实体余量，标识板采用钣金折弯特征生成，准确还原板材的弯折圆角与安装角度。整体安装边界方面，底框的平面尺寸适配常规桌面摆放空间，立式支杆的外宽小于底框宽度，挂靠安装时支杆间距匹配通用挂板的卡槽间距，不需要额外钻孔即可快速挂装，放置在平面上时底框的多道接触线材可以均匀贴合支撑面，不会出现晃动翘边问题。承托区域的网格受力经过简化受力校核，竖向均布载荷下每根线材的挠度控制在允许范围内，长期放置物件不会出现永久变形，开放式的线框结构没有封闭积灰面，日常清理时可以直接擦拭或冲洗，缝隙处不会积存杂物，适合商铺展陈、车间工位旁存放小型工装、耗材，也可作为家用桌面收纳架放置零散物件。
