户外露天停车场地遮阳挡雨棚架结构

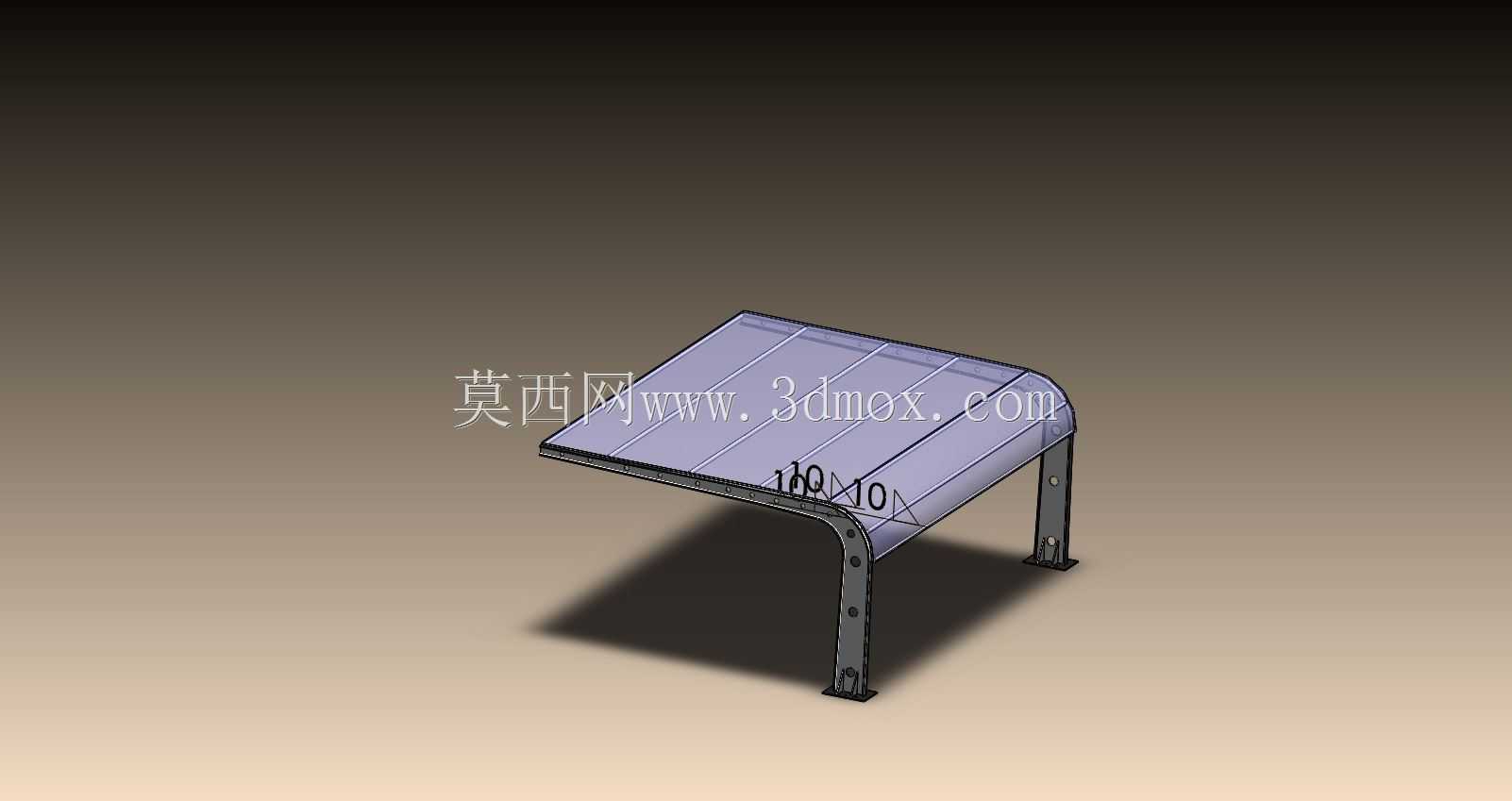

　　这套停车棚架结构主要服务于小区地面车位、商业广场外围停车区、工厂员工停车场以及市政道路侧边临时泊位，核心作用是为停放车辆遮挡夏季强日照、雨雪与高空落物，减少车漆长期暴晒老化、内饰高温挥发以及雨水夹带泥沙对车身的侵蚀。棚体采用立柱加悬挑顶架的布局思路，单根主立柱落地，顶面向车位方向延伸覆盖，相比双侧立柱方案，车辆进出时不会被立柱剐蹭，驾驶员倒车入位的视野盲区更小，也方便后期在车位间调整划线，不会被基础墩限制泊位排布。

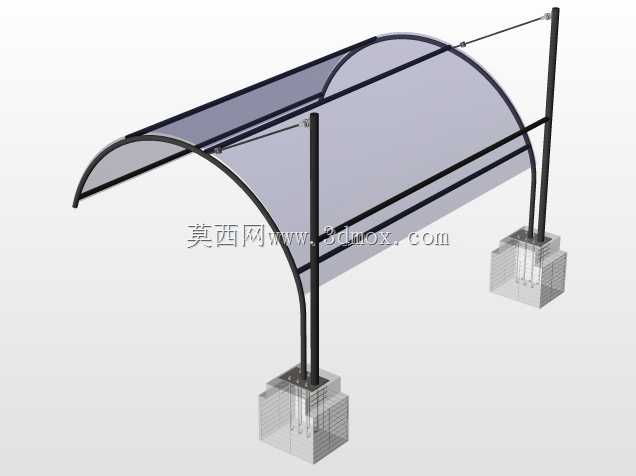

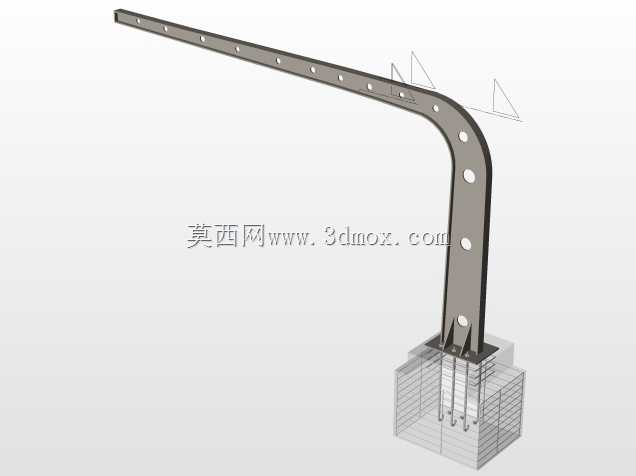

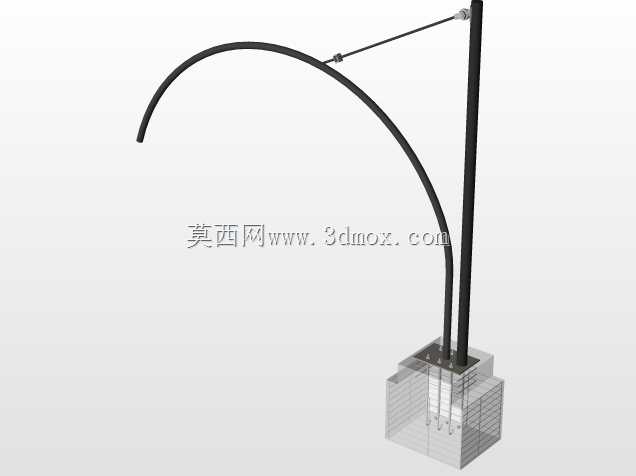

　　从结构受力角度看，立柱选用矩形钢管截面，抗弯扭能力优于同重量圆管，底部通过预埋钢板与混凝土地面锚固，锚栓布置预留足够边距，避免车辆低速剐蹭时直接拉扯基础。顶面框架采用主次梁分层排布，主梁承担棚面整体荷载并将力传导至立柱，次梁沿棚面短向均匀分布，用来固定顶部覆盖板材，次梁间距结合常用阳光板、彩钢压型板的支撑跨度设定，既不会因间距过大导致板面在积雪、积水工况下下挠变形，也不会因排布过密造成材料冗余增重。棚顶整体设置微小排水坡度，雨水沿坡度导向后侧排水边槽，不会在棚面边缘形成水帘直接滴落在车辆进出的通道上。

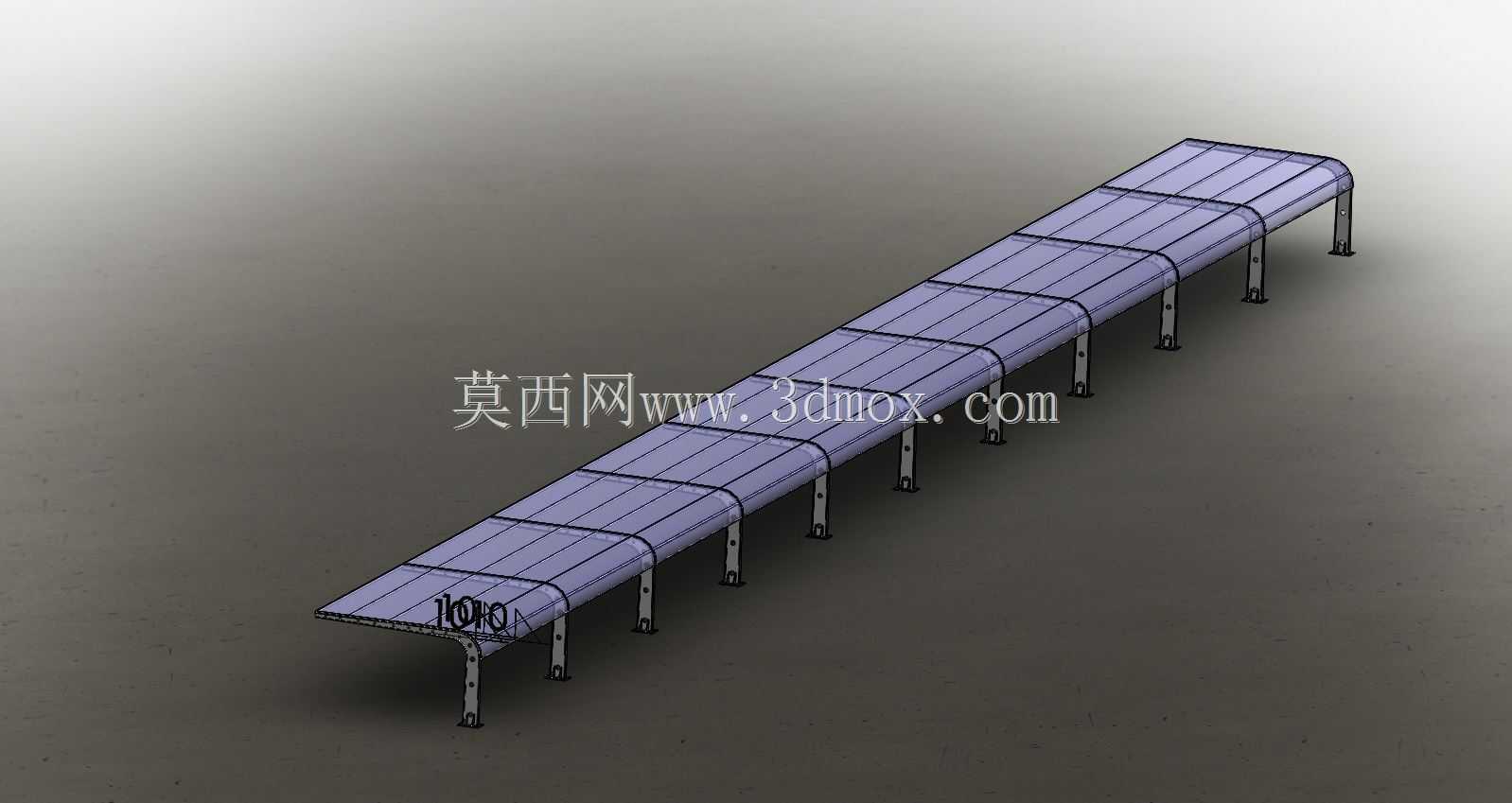

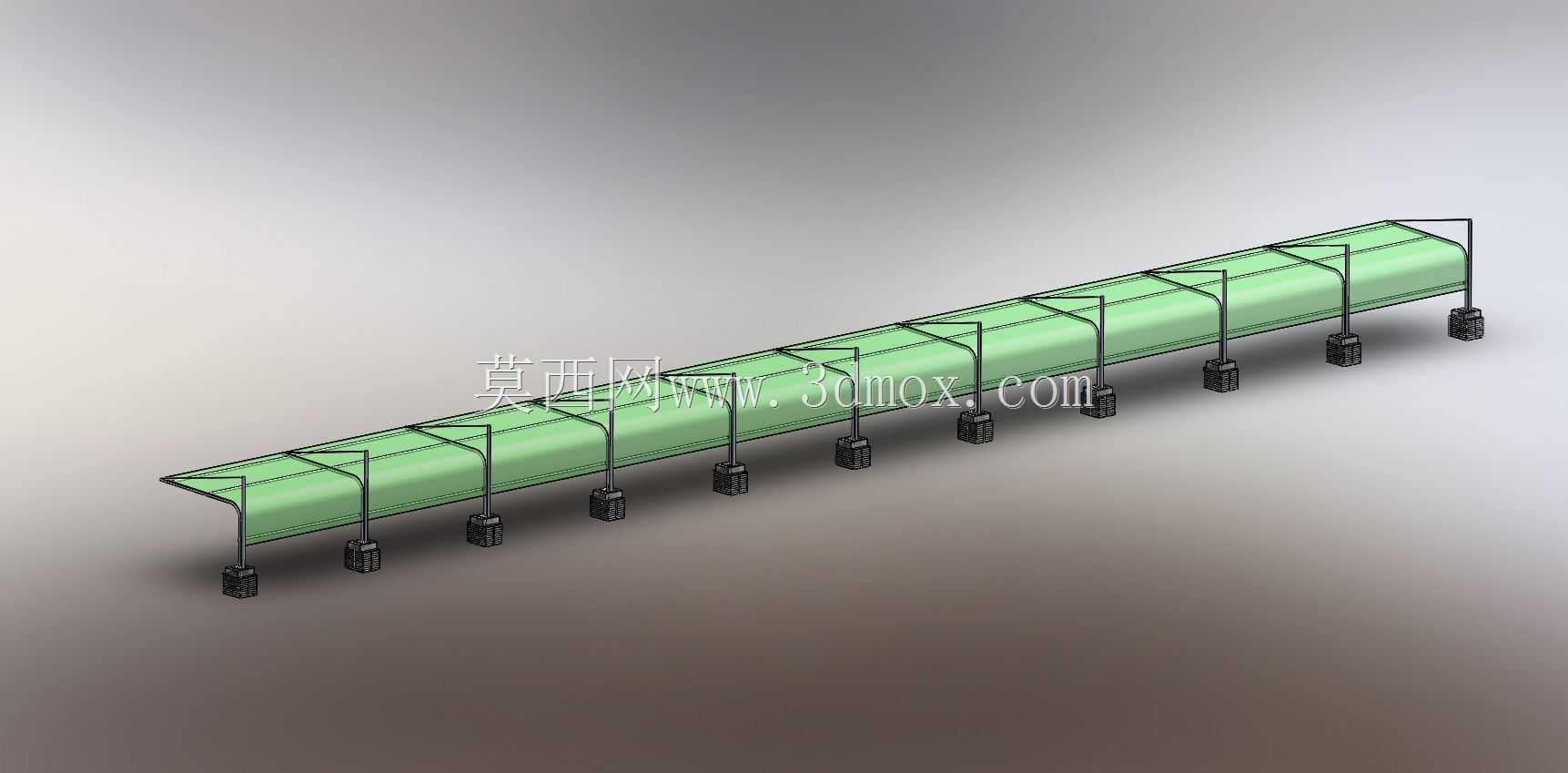

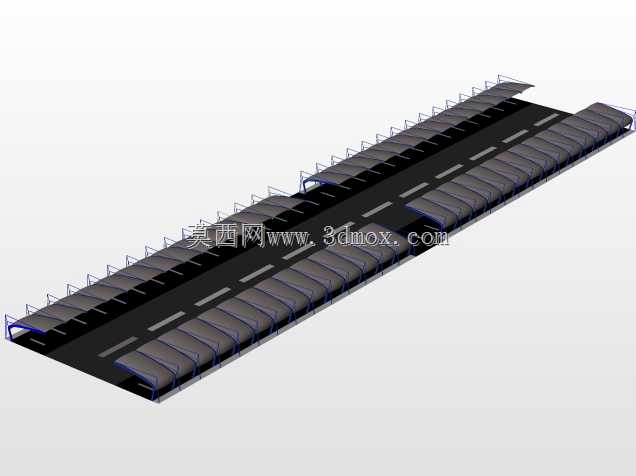

　　外形尺寸方面，单车位覆盖宽度适配常规小型乘用车的车宽加两侧开门余量，悬挑长度覆盖整车首尾，立柱安装位置距离车位边线预留安全距离，不会影响相邻车位车辆开门。整体高度满足普通家用轿车、SUV的通行停放要求，同时控制在合理范围，降低风阻受力面。建模过程中所有杆件交接处均做了贴合处理，梁柱连接节点预留加劲板位置，覆盖件与框架的连接卡扣位置也同步做出结构示意，可直接用于棚架下料尺寸核对、现场安装排布演示，也能作为户外停车设施方案汇报的结构参考，帮助施工方提前预判基础定位、杆件拼装顺序以及周边通行空间的匹配关系。
