圆盘式工业照明灯具结构设计

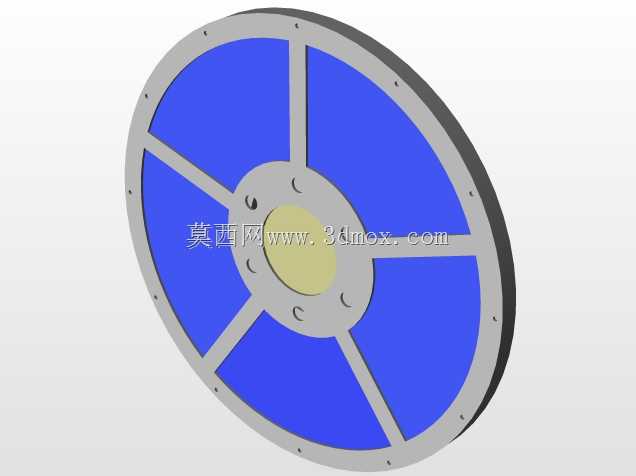

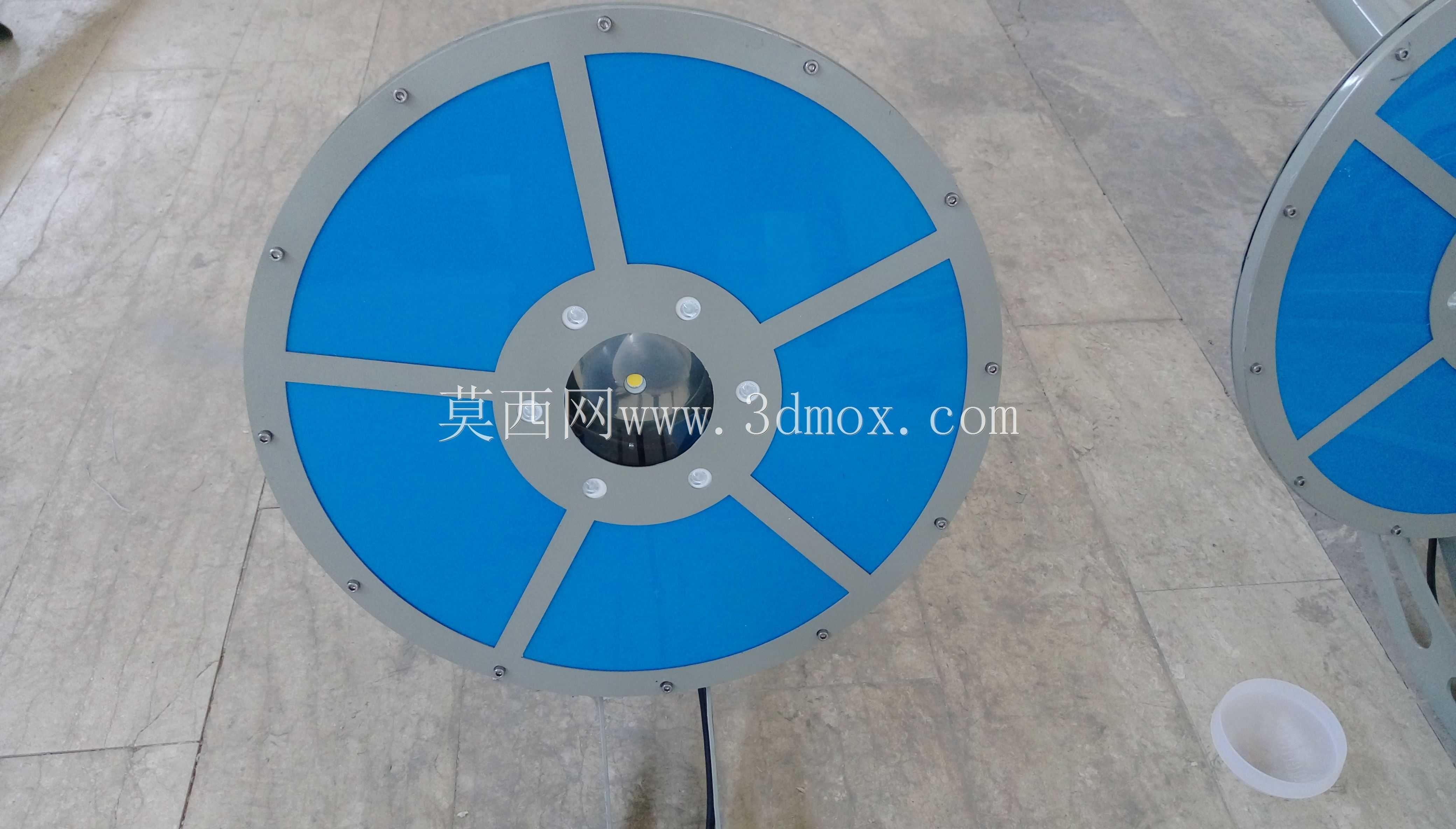

　　这款圆盘形照明构件主要面向厂房高位照明、仓储通道补光、大型车间顶棚布设以及户外开阔作业面的泛光照明场景，整体采用薄型圆盘布局，在保证出光面积的前提下尽可能压缩轴向厚度，降低高处安装后的风阻与承重负担。从结构拆分逻辑来看，外圈为环形承载边框，沿周向均匀布置安装孔位，可直接通过吊杆、吊链或者法兰支架固定在厂房钢梁、混凝土顶棚下方，孔位间距按照常规工矿灯安装规范预留，适配市面主流吊装配件，不需要额外改制转接板。盘面六块扇形区域为透光与光源模组安装位，筋条从中心轮毂向外圈边框放射延伸，既将整个灯盘分隔为独立的光源腔，又充当加强筋承担盘面抗弯载荷，长期悬挂使用时不会因为薄型板材自重出现中部凹陷变形。中心轮毂区域为驱动电源与接线腔体，

　　预留多个卡扣位与螺丝固定柱，电源模块可嵌入腔体内，接线从中心吊杆内部穿入，避免线缆外露积灰、被车间油气腐蚀，轮毂端面的环形凸台可匹配密封压盖，达到基础防尘防潮效果。设计阶段优先考虑散热路径，光源基板贴装在筋条与外圈边框围成的金属背板上，工作产生的热量通过放射筋条快速传导至整圈外边框，再借助灯盘大面积与空气接触完成自然对流散热，无需额外加装散热风扇，减少后期运行故障点。出光面采用大角度扩散布局，六块扇形发光区覆盖整圆盘面，光线向下投射时光斑均匀，不会出现传统单颗光源灯具中心亮边缘暗的问题，适合6到12米安装高度的车间工位照明，地面照度差控制在较小范围内。安装边界方面，灯盘整体为扁平回转体，径向尺寸远大于轴向厚度，运输时可多盏叠放包装，

　　现场布设时单盏重量控制在人工可吊装范围内，外圈边框的周向孔位同时兼容侧壁附装、立杆顶部安装两种衍生方案，仅需更换对应支架即可在厂区道路、码头堆场作为投光灯使用。结构建模时将放射筋条与外圈边框做一体化实体处理，各安装孔位保留真实攻丝余量，中心腔体的电源固定柱、卡扣槽均按实际装配尺寸绘制，透光区与框架的配合台阶预留密封胶条安装槽，兼顾装配可行性与后期维护便利性，灯具工作时内部光源产生的热量不会在腔体积聚，框架自身的刚性也能抵御车间行车运行带来的轻微振动，长期使用结构稳定性较强。
