220瓦双灯头户外投光照明灯具结构

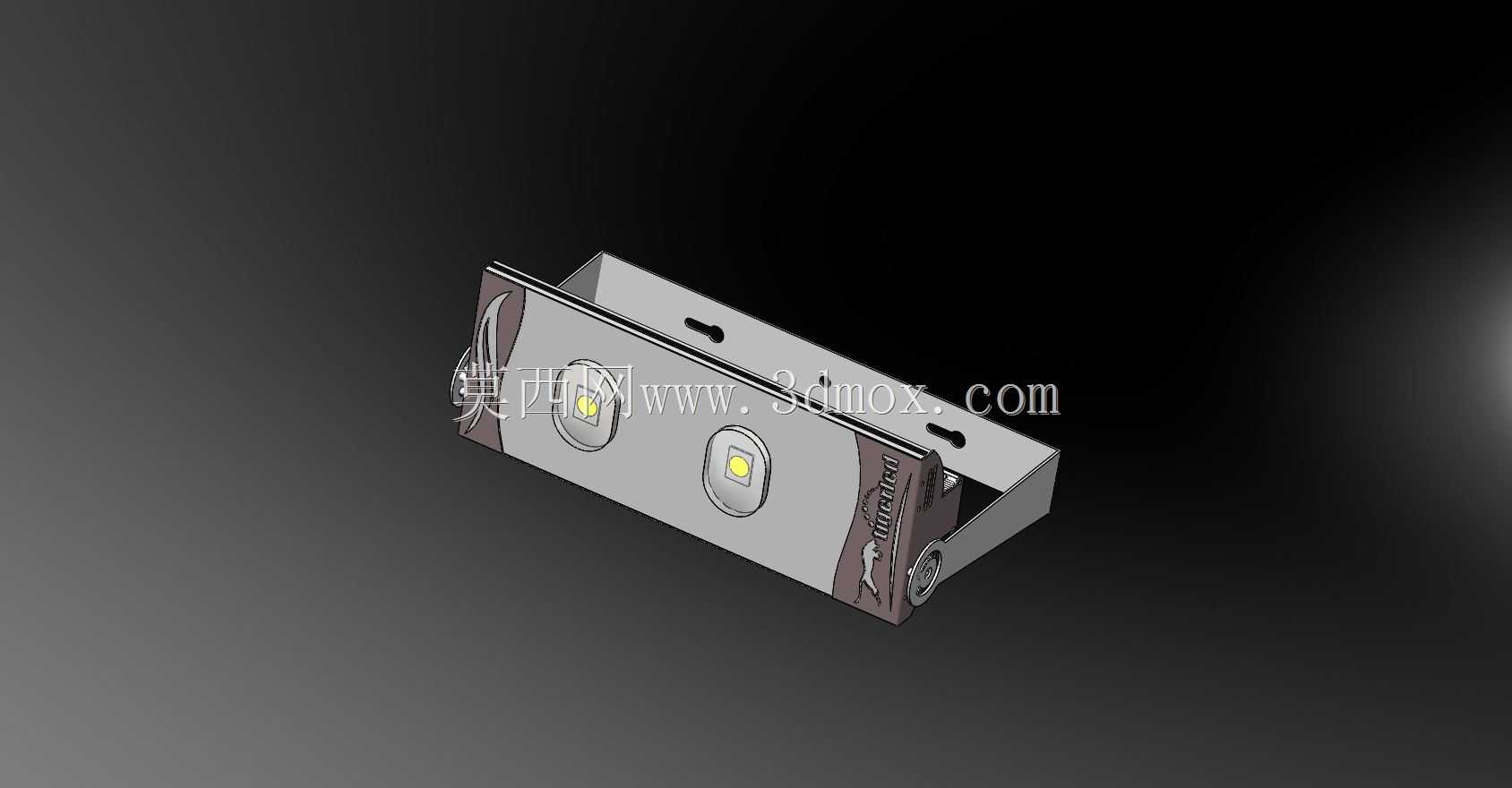

　　该结构对应一款220瓦级户外投光照明设备，整体采用长条形灯体配合双侧可调安装支架的形式，主要服务于厂区堆场、建筑外立面、广场通道、广告牌及大型作业面的远距离泛光照明场景。灯体正面布置两个独立发光模组，模组外围设置环形密封压盖，既保证光源腔与外部环境隔离，也便于后期维护时单独拆装透镜、光源板和密封件。两个灯头沿灯体长度方向分布，可在单台灯具上形成更宽的横向配光覆盖，减少相邻灯具之间的暗区；在需要远距离投射时，这种双模组布局也能通过角度微调兼顾中心照度与边缘均匀度。

　　灯体外壳采用薄壁拉伸或折弯成型思路，表面设置长圆形散热孔与加强型轮廓，背部腔体用于容纳驱动电源、接线端子和防水接头。壳体两侧的折边不仅提高长跨度灯体的抗弯刚度，也为密封圈、端盖和支架提供安装基准。实际建模时需要重点控制灯体壁厚、散热孔间距以及内腔元器件的排布边界：散热孔不能直接正对光源板和驱动板，应通过折边或遮挡结构降低雨水直冲风险；电源腔与光源腔之间宜保留走线通道，并在穿线位置设置防水格兰头。

　　侧面支架采用U形折弯件跨接在灯体两端，支架与灯体通过旋转铰接点连接，铰接轴位于灯体重心附近，便于现场调节俯仰角度后锁紧。支架底板预留安装孔，可适配墙面、立杆、横梁和桁架等多种基础。设计时应核对支架张开宽度、孔距、螺栓规格以及灯体翻转极限，避免灯具在最大仰角或俯角时与支架、安装面发生干涉。灯体端部还保留了电缆引入和接地连接位置，外壳金属件需要形成连续导电通路，以满足户外灯具的接地保护要求。

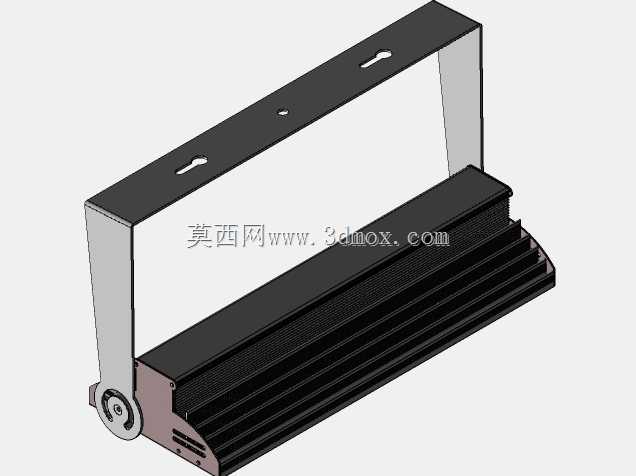

　　从三维结构表达来看，模型完整呈现了外壳曲面、灯头压圈、透镜区域、散热开孔、铰接支架和安装孔位，能够用于干涉检查、装配关系确认、钣金展开参考以及照明方案布置。结构选型时，220瓦功率意味着热源集中，灯体内部需预留足够散热和走线空间，外部支架也要承担风载荷和长期振动带来的连接负荷。整体造型偏向实用型工业照明，没有复杂装饰特征，各功能面均围绕密封、散热、调光和安装维护展开。
