摩托车车把锁止固定支架数控加工件

　　这套支架结构围绕两轮车转向把区域的锁具安装与操控附件固定展开，实际装车位置处于上联板上方、方向把管夹持段附近，日常使用中要承受钥匙扭转、车身振动、路面冲击以及户外泥水侵蚀，属于直接暴露在骑行环境里的承载连接件。设计时先从实车测绘入手，把车把圆管外径、上联板原有螺栓孔位、锁体外形轮廓和周边仪表、线束的避让空间逐一固化，再反推支架的板厚、折弯余量与连接孔分布。

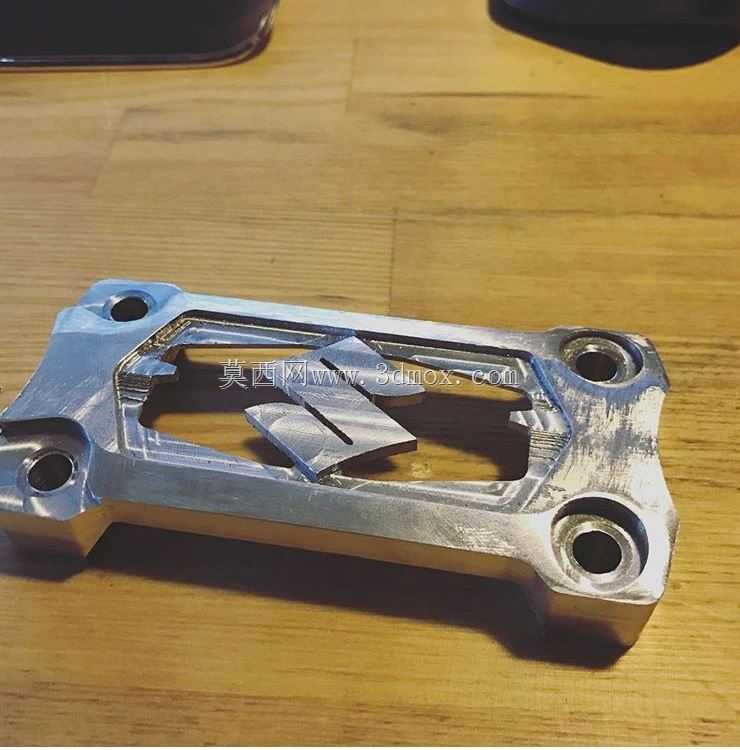

　　主体采用平板式镂空承载思路，材料选用6061铝合金，经数控切割成型后做边缘倒角与表面处理，兼顾轻量化和抗振疲劳性能。支架中部开出品牌造型的减重窗口，既减少多余材料，也便于冲洗积存泥沙；四周布置内六角紧固点，分别对应车把夹持面、锁体安装面和上联板贴合面，装配后形成多点约束，避免单颗螺栓受剪后出现转动旷量。

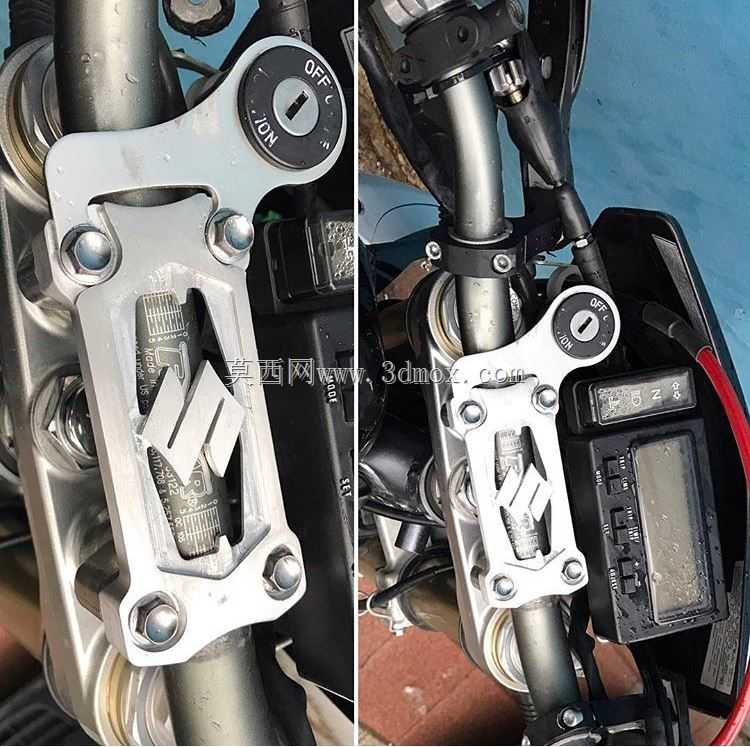

　　锁具集成在支架悬臂端，锁芯旋钮的OFF与ON挡位操作空间被单独留出，钥匙插拔轨迹不与车把、仪表外壳干涉；悬臂长度经过校核，过长会在颠簸中产生摆动，过短则手指操作空间不足，最终取在锁体边缘与车把管壁之间保留均匀间隙的区间。支架底面随圆管外壁做贴合处理，安装边界严格匹配原车把管直径，跨接位置避开油门转把、离合支座和线束固定卡扣，保证原车转向行程不受限制。

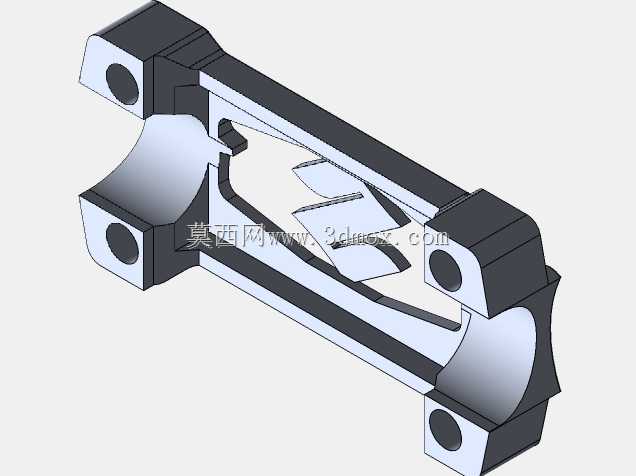

　　建模过程中，钣金平板轮廓、锁芯圆柱、螺栓沉孔与车把曲面分别建立参数关系，镂空槽与外轮廓保持等宽壁厚，防止数控切割时局部热变形；装配体里加入仪表、开关总成做干涉检查，重点核对满舵左右转向时支架是否碰油箱、线束是否被拉扯。受力层面，支架主要传递锁舌限位扭矩和骑行振动载荷，6061铝板在该板厚下刚性足够，紧固点采用不锈钢内六角螺钉，接触面加装平垫分散压应力，长期使用后不易在铝件表面压出凹痕。

　　结构细节上，所有外露棱边倒圆，减少应力集中，也避免骑行中刮擦线束；锁体周围的凸台用于定位锁壳，防止钥匙转动时锁体跟转。整体方案不改动原车车架孔位，属于加装式固定支座，维护时松开几颗螺钉即可拆下锁具，便于更换或检修，适配个性化骑行装备的加装与改装场景。
