SK12立式导向轴支座夹紧固定支架

　　该零件属于光轴导向系统中的立式夹紧型轴支座，主要用于直径12mm圆柱光轴的端部或中间位置固定，在3C检测设备、包装产线、小型移栽机构、实验台架及轻工自动化设备中承担轴系定位与支撑任务。实际装配时，底部两块带沉孔的安装翼面贴合设备基板或铝型材安装面，通过内六角螺钉完成支座本体固定；侧面横向贯通孔用于穿入锁紧螺钉，拧紧后上部开槽结构产生弹性变形，将竖直方向的光轴抱紧，防止轴在受载时出现转动、窜动或下沉。

　　从结构思路看，模型采用L型立板加双侧底脚的布局，立板上部开设轴孔并沿轴向切出通槽，形成开口夹紧区。这种开口夹持方式相比整孔过盈配合，对轴径公差更宽容，装拆时不需要沿轴长方向抽拉，松开侧向螺钉即可调整轴的伸出高度，再锁紧即可重新定位，适合调试阶段频繁变更导向高度的工位。轴孔与底脚安装面之间保持垂直关系，保证被支撑光轴相对安装基准面直立；底脚沉孔可容纳螺钉头部，避免螺钉凸出影响相邻零件布局。

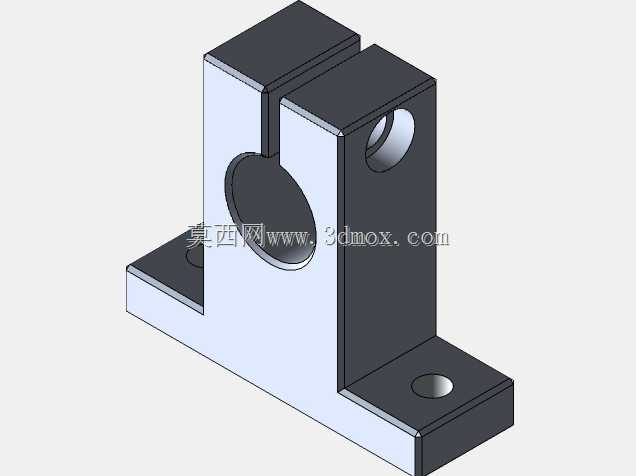

　　外形上，支座主体为方块式立板，底部向两侧延展形成安装翼，翼面上设置沉头固定孔；立板一侧布置横向螺纹锁紧孔，上部轴孔贯通夹持区。整体轮廓紧凑，适合在密集机构中贴近导轨、气缸或传感器安装。建模时需重点控制轴孔内径与12mm光轴的配合间隙、开槽宽度与夹紧变形量、锁紧螺纹孔与开槽的相对位置，以及底脚孔距、沉孔深度和底面平面度。若用于承受较大侧向力的场景，还应校核立板根部圆角过渡、夹紧螺钉规格及基板厚度，避免锁紧时立板外张或底脚翘起。

　　安装边界方面，底面为主要定位基准，两个底脚孔决定支座在基板上的固定跨距；上部轴孔中心高度决定光轴夹持中心，侧向锁紧孔需要预留扳手或内六角工具的操作空间。支座周围应留出轴件插入高度和螺钉拧紧空间，尤其在自动化设备侧板、型材框架或工装板内布置时，不能让夹紧螺钉与走线槽、同步带、拖链发生干涉。该结构兼顾了定位可靠性、调节便利性和加工经济性，是轻载导向轴、导杆、支撑杆固定中较常见的支撑形式。
