六缸星型旋转活塞动力机组

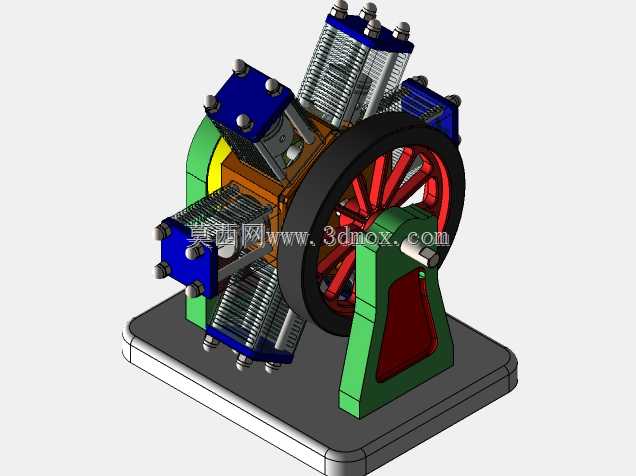

　　该模型呈现的是一台围绕中心曲轴呈放射状布置的六缸星型旋转活塞动力装置，整体由缸体组件、活塞连杆、曲轴盘、辐条飞轮、支承机架和共用底座构成。这类结构早期多用于航空动力场景，也可作为紧凑空间内的多缸动力演示、教学实验台或机械原理展示装置；其核心价值在于把多个气缸的往复运动汇交到同一旋转中心，在较短轴向尺寸内获得较多工作容积，整机径向展开但轴向占用小，适合对长度方向安装边界敏感、而径向空间相对宽裕的设备布置。

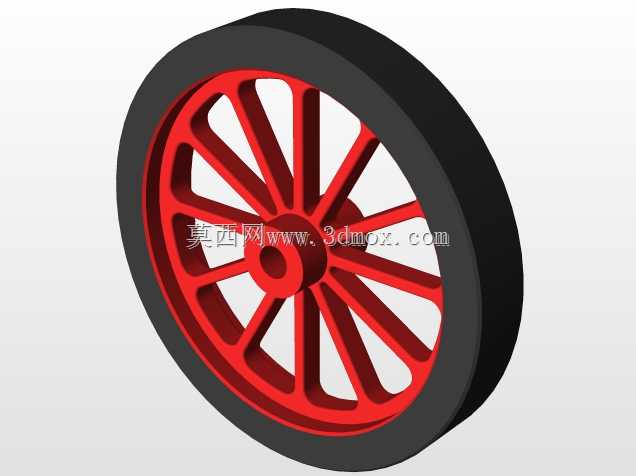

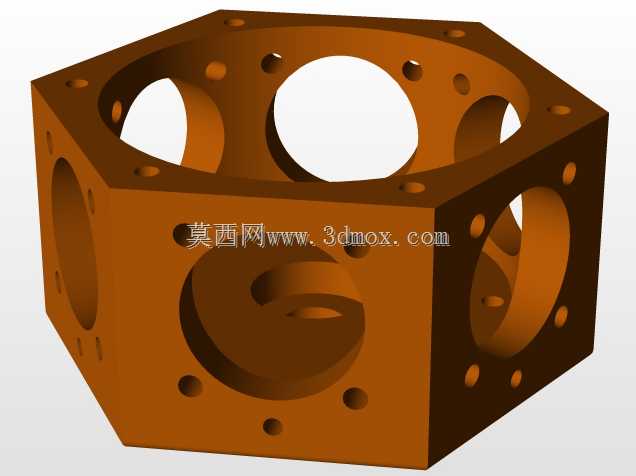

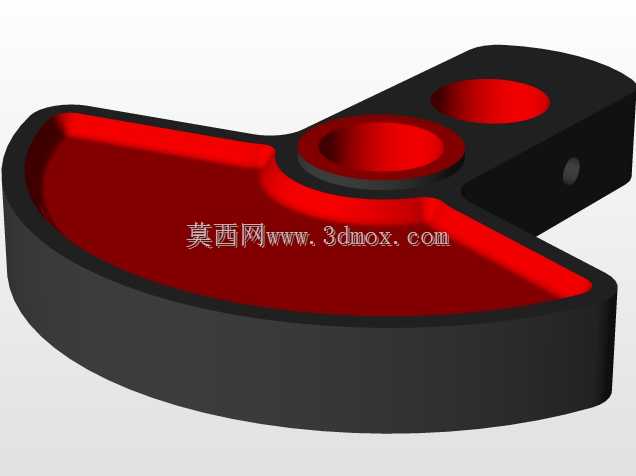

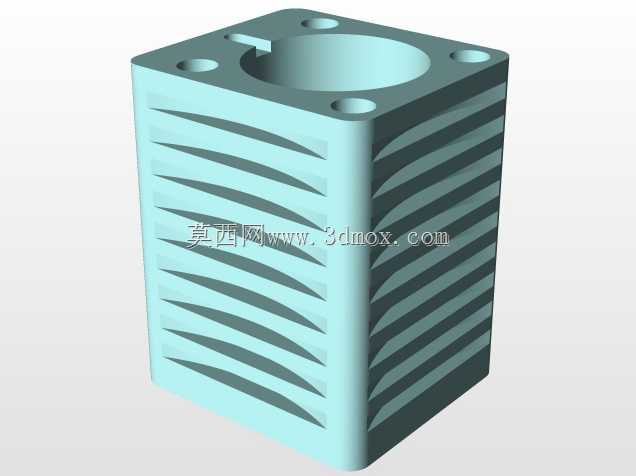

　　从结构关系看，六个缸体沿圆周均布，缸盖、散热鳍片、紧固螺栓和连杆接口均有明确表达。活塞在缸套内作直线往复运动，通过连杆把推力传递到中心曲柄机构，曲柄再将交变直线运动转换为主轴旋转。外侧大直径辐条飞轮承担储能和稳速作用，能够削弱多缸交替做功带来的转速波动，使输出更加连续；飞轮轮缘质量集中，转动惯量较大，在低速运转和负载突变时对平顺性有明显帮助。

　　建模时需要重点控制缸体中心与曲轴旋转中心的同轴关系，各缸之间的夹角应保持均匀，否则连杆运动轨迹会发生干涉。活塞、缸套、连杆大头和曲柄销之间属于典型运动配合，设计中应预留合理间隙，并在三维装配环境中逐缸检查极限转角位置。机架采用左右支承形式，主轴穿装在支承轴承位置，底部通过一体式平板承接全部载荷；底座轮廓决定了安装边界，地脚区域需要保留螺栓固定空间，周边还要留出飞轮旋转安全距离和缸体散热通道。

　　外形上，机组高度主要由顶部缸盖和底部底座决定，宽度方向则受飞轮外径限制。安装时不能只关注静态外形，还需校核飞轮外缘、缸盖螺栓和连杆在运转中的包络空间。管路、点火或喷油附件若进一步细化，应沿缸体外侧布置，避免跨越飞轮旋转区域。支承架的刚度同样关键，尤其在轴承座、立柱与底板交接处，应通过加强筋或厚壁结构降低弯曲变形。

　　该模型对理解星型动力机构的缸体排布、曲柄汇交、飞轮稳速和机架承载逻辑较有帮助，可用于动力装置结构分析、运动干涉检查、教学演示以及类似径向多缸机构的方案参考。
