直列四缸内燃发动机曲柄连杆总成

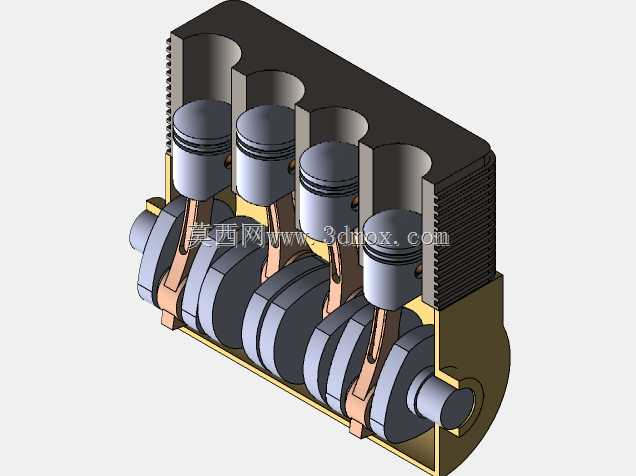

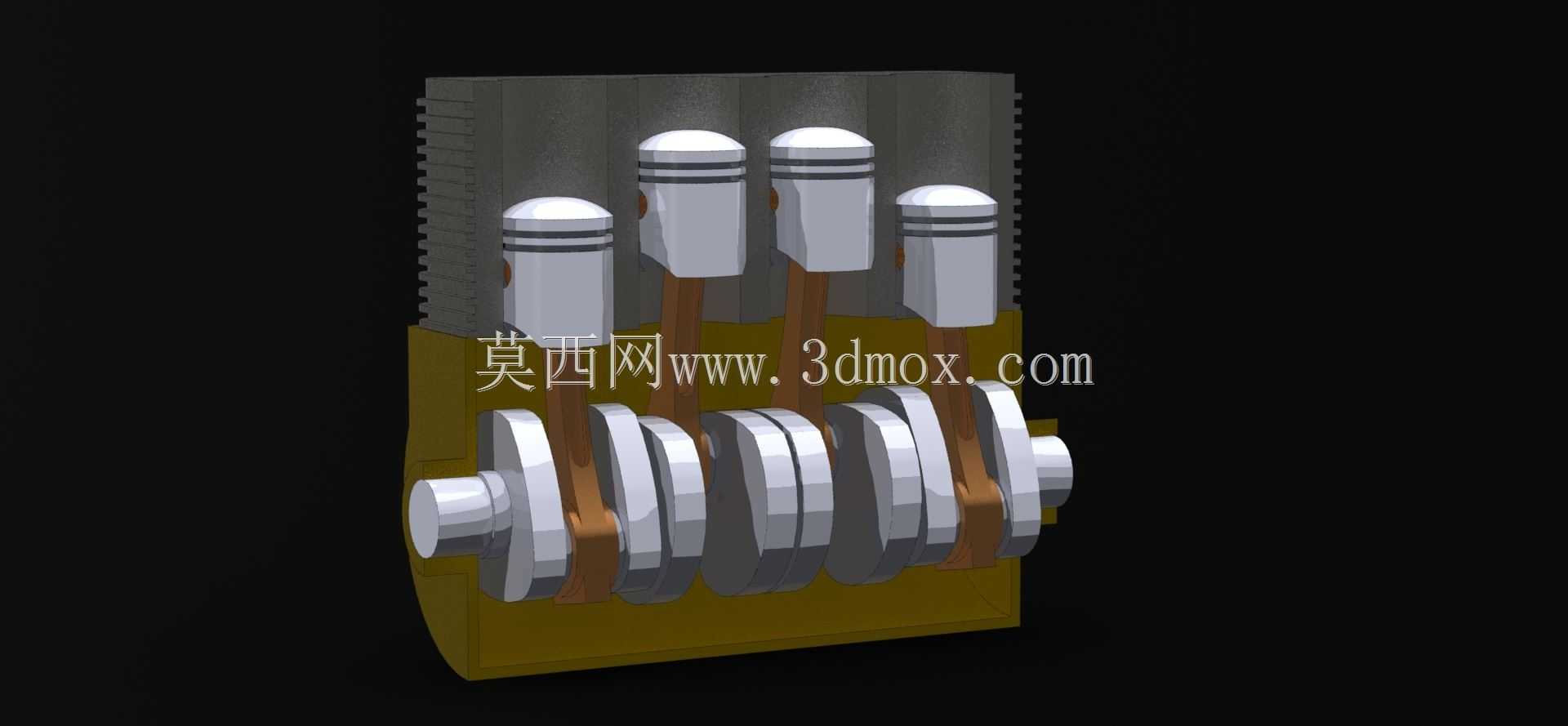

　　这套直列四缸往复式内燃动力总成的三维结构，完整呈现了活塞、连杆、曲轴与缸体之间的运动配合关系，常用于教学演示、原理验证以及小型动力装置的前期方案校核。从整机布置看，四个活塞沿缸体轴线方向等距排列，活塞顶部承受燃烧室内燃气爆发压力，通过活塞销将作用力传递给连杆，再由连杆大头驱动曲轴做连续回转运动，把直线往复运动转化为扭矩输出。

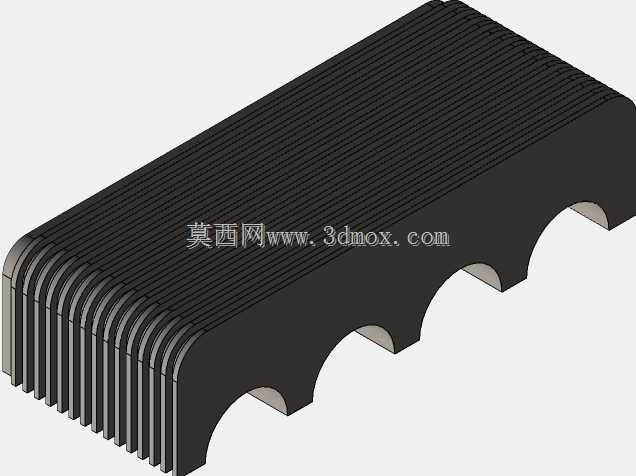

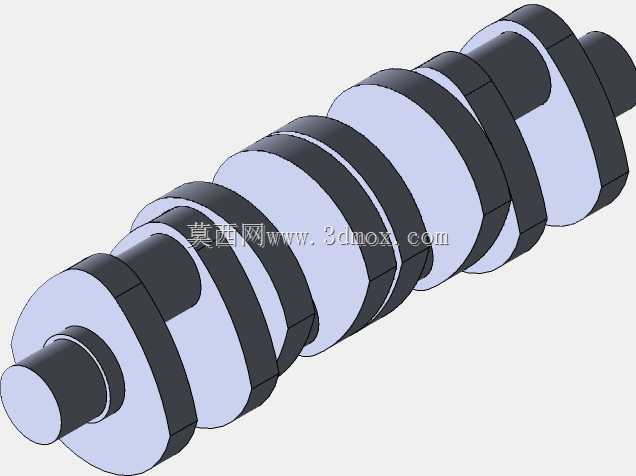

　　建模时首先要锁定的是缸心距这一关键边界，它直接决定缸体长度方向的总体尺寸，也约束着相邻曲柄销之间的轴向间隔。四缸机型通常采用1-3-4-2的发火次序，对应曲柄销在曲轴轴向按一定相位角错拐布置，以保证运转时一阶、二阶往复惯性力尽可能平衡，降低整机振动水平。曲轴的主轴颈支承在缸体主轴承座上，连杆大头则抱合在曲柄销上，轴瓦间隙、圆角过渡与油道走向都是结构细化中不能省略的部分。

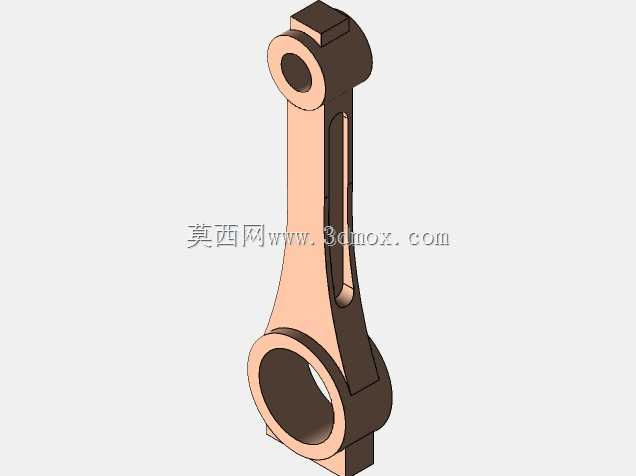

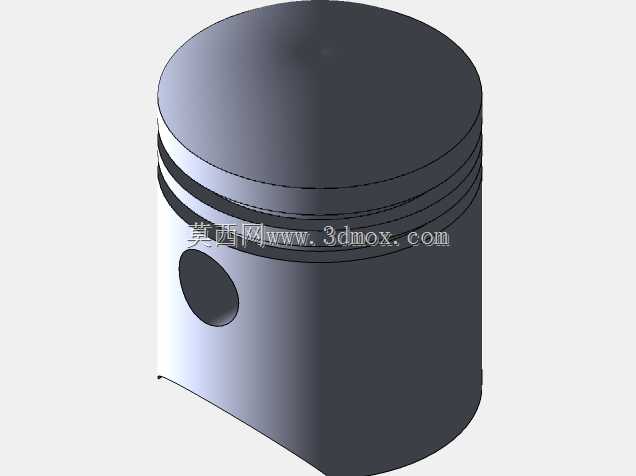

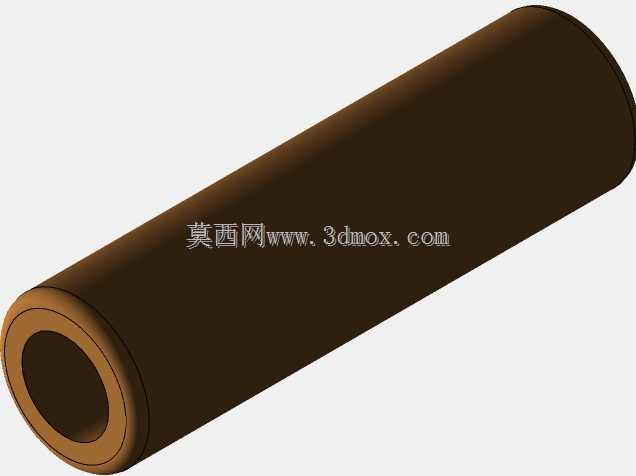

　　活塞部分的裙部型线、环槽布置与销座位置需要和缸套内径严格匹配，活塞环承担密封与刮油功能，销座则通过活塞销与连杆小头形成铰接。连杆杆身多采用工字形截面，在保证抗弯抗扭刚度的同时控制往复质量，大头盖与杆身靠螺栓定位紧固，装配时需预留轴瓦配合空间。曲轴前端可布置正时齿轮或带轮，后端则衔接飞轮，飞轮的转动惯量用于储存能量、平稳渡过非做功冲程。

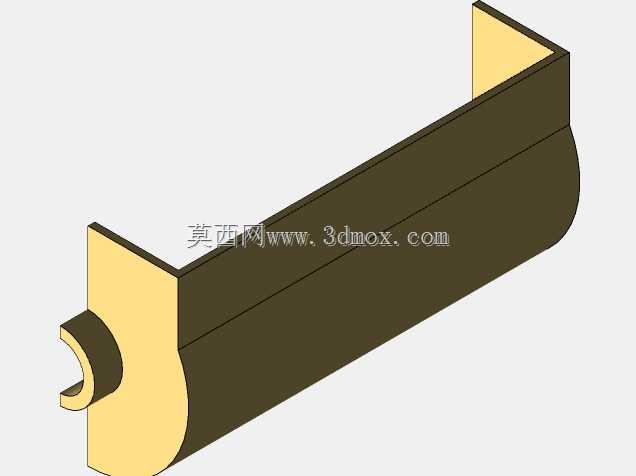

　　安装边界方面，缸体下部的曲轴箱需容纳整根曲轴的回转包络，设计时要校核连杆大头在最大摆角下不与缸筒、缸体加强筋发生干涉；活塞运行到上止点时，其顶面与气缸盖燃烧室之间要留出合理的压缩余隙。整机外围还需预留机油泵、油底壳、配气机构以及冷却水道的布置空间。这类结构在乘用车动力、小型工程机械以及实验台架上都有广泛应用，三维模型可用于运动仿真，直观展示活塞上下止点位置、连杆摆动轨迹与曲轴相位关系，帮助工程师在开模前完成干涉检查与动平衡评估。
