四轴航拍无人机轻量化镂空机架结构

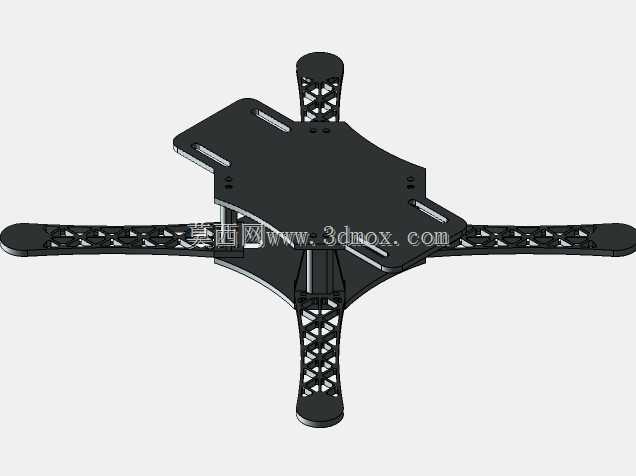

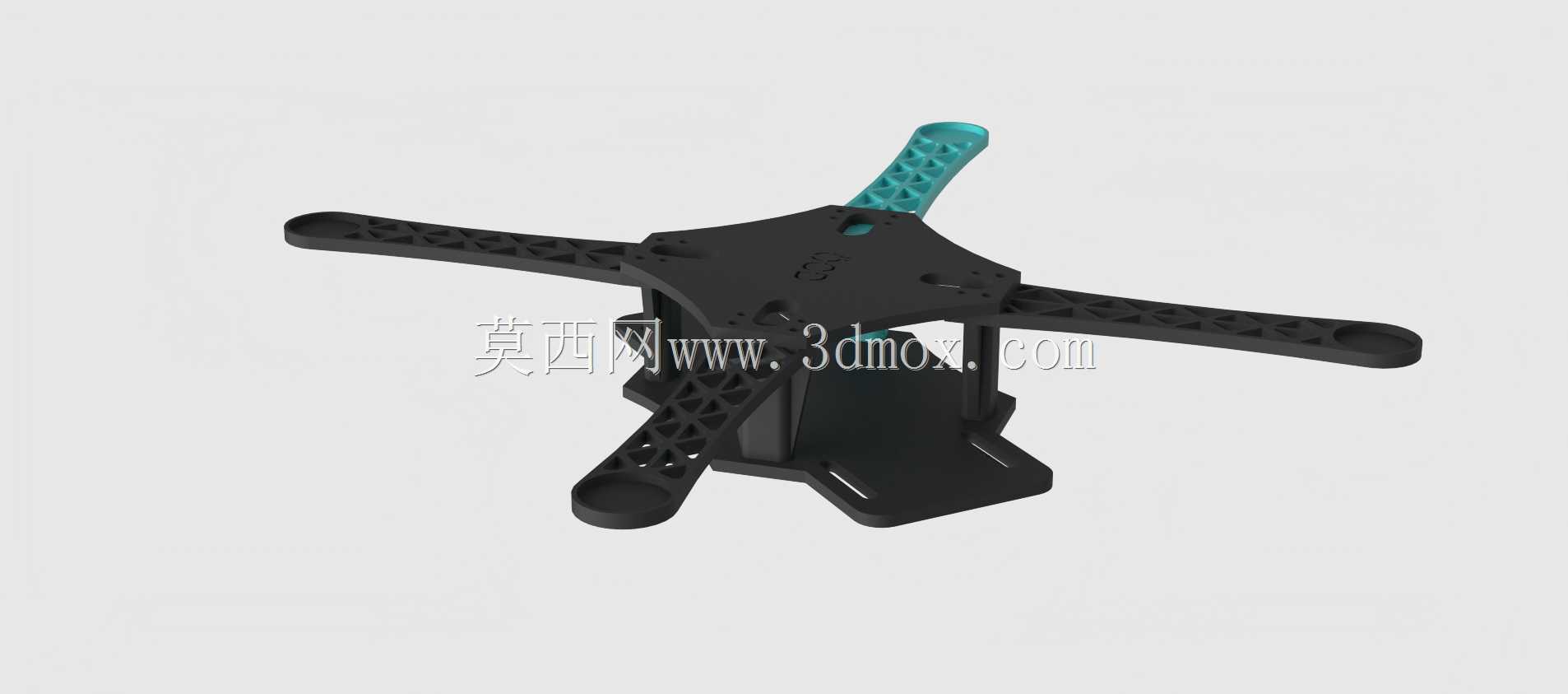

　　这套四旋翼机架面向小型航拍、低空巡检与入门竞速飞行场景，整体采用十字四臂布局，核心承载区集中在机身中部，四条机臂沿周向均匀向外伸展，末端预留动力组件安装位，可直接固定无刷电机与螺旋桨，机臂长度经过轴距校核，能够保证相邻桨叶旋转时无干涉，同时给飞控板、电调、电池与摄像挂载留出合理布置空间。

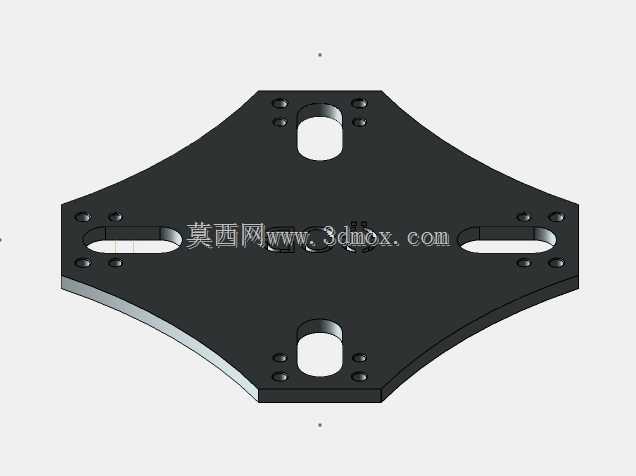

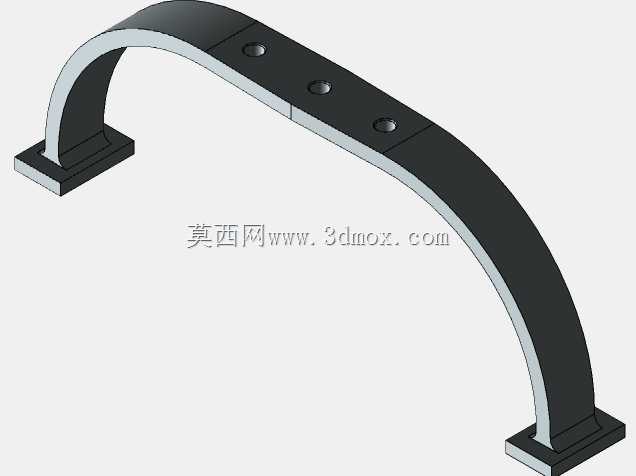

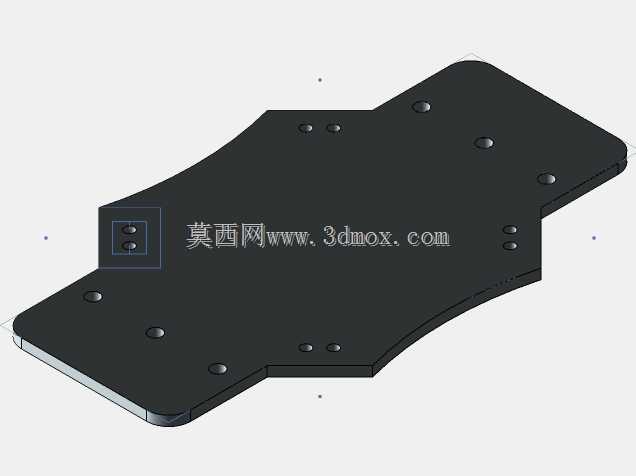

　　机架中部设置多层安装平台，上层板面预留阵列安装孔，可适配不同规格飞控板、GPS模块与接收机，下层腔体用于收纳电池与电调走线，侧壁开设镂空槽口，既减轻整机自重，也为动力线缆、信号线束提供穿行通道，减少线材外露缠绕风险。机身底部带有支撑脚结构，起降时可缓冲落地冲击，同时抬高机身下部空间，避免机载摄像头在着陆过程中直接磕碰地面。

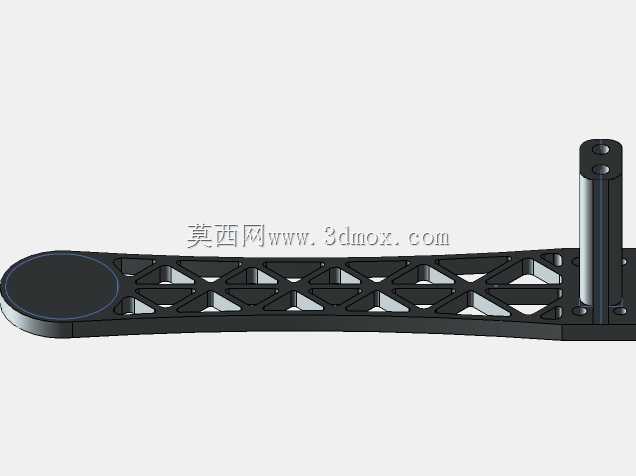

　　机臂采用大面积网格镂空构型，在保留臂身抗弯、抗扭截面刚度的前提下，大幅削减非承载区域材料余量，适配增材制造的成型特性，打印过程中无需额外支撑即可完成复杂镂空结构成型，单件成型后残余应力小，臂身不易发生翘曲变形。臂身末端设计电机安装孔位，孔距匹配主流小型无刷电机的安装标准，装配时可直接锁付固定，动力传递路径短，飞行中臂端振动能够被镂空结构适度耗散，提升飞控采样的稳定性。

　　设计阶段优先控制整机安装边界，轴距设定兼顾飞行灵活性与挂载能力，机身总宽度控制在便携收纳范围内，机臂与主体为一体化构型，无需额外拼装连接件，减少装配累积误差。中部承载板做了加厚处理，抵消电池挂载带来的集中载荷，板面各处开孔避开主受力传力路径，不会在飞行过载工况下出现应力集中断裂问题。机架顶部预留设备拓展位，可加装图传天线、云台减震件，底部支撑脚间距经过测算，侧向着陆时也能提供稳定支撑，避免整机侧翻。整套结构兼顾轻量化、可制造性与装机实用性，适配小型多旋翼飞行器的自研改装与小批量制作需求。
