四旋翼航拍无人机整机结构设计

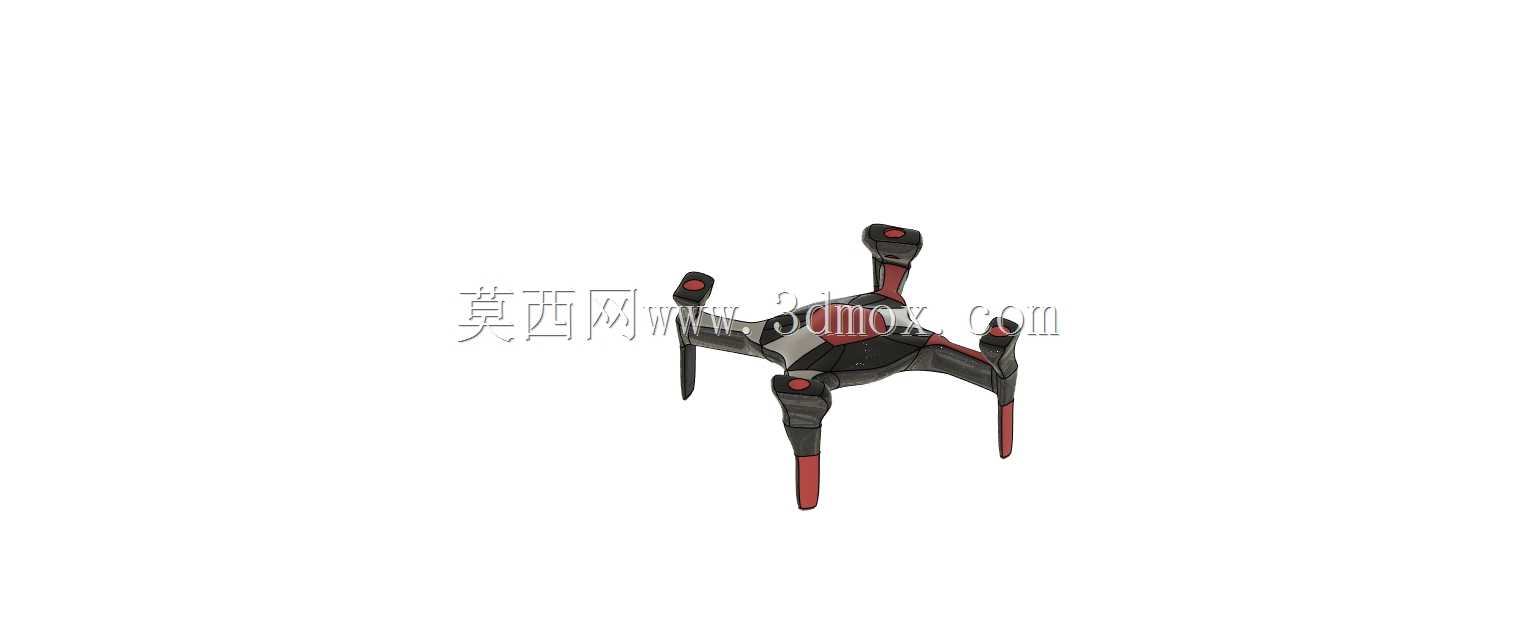

　　这套四旋翼飞行器结构围绕低空航拍与巡检作业场景搭建，整机采用X型四轴布局，四个机臂从中心机身向对角方向伸展，末端分别布置动力单元，旋翼旋转平面处于同一高度，依靠对角电机转速差实现姿态控制。从实际使用角度看，这类机型常见于厂区管线巡查、农田地块测绘、活动现场航拍以及小型物资短途转运，对结构的核心诉求集中在三点：机臂要有足够刚度抑制飞行中的振动，重心必须严格落在几何中心附近，起落与轻微触地时不能让桨叶或云台直接受力。

　　建模时先确定中心机身的容纳边界，机身内部需要叠放飞控板、电池仓、电调与接收机，因此主体采用上下壳扣合的形态，壳体内侧预留筋位与螺柱，用于电路板锁附和电池限位。机臂与中心体的连接是整个结构的受力关键，这里采用臂根嵌入机身的方式，配合横向锁紧结构，既保证拆装后重复定位一致，也能在坠机冲击时让臂体优先变形吸能，避免中心壳体整体开裂。四个机臂向外微微上翘，这种几何处理并非单纯造型，而是让旋翼下洗气流尽量避开机身侧壁，减少气动干扰，同时在带载倾斜时给桨尖留出离地余量。

　　动力端的设计围绕电机座展开，机臂末端设置水平安装面，电机通过周向螺钉固定，座面下方留出散热间隙；电机轴向上连接螺旋桨，桨夹采用自紧式结构，旋转方向与螺纹旋向匹配，保证转速升高时桨叶越转越紧。桨叶本身做了细长翼型，桨尖收窄，目的是降低翼尖涡流带来的噪声与效率损失。机臂下半段延伸出细长支腿，兼做起落架，支腿末端略向外撇开，落地时形成比旋翼投影更稳的支撑四边形；支腿长度经过权衡，既要让腹部挂载的相机或传感器在起降时不接触地面，又不能过高导致整机重心上移、姿态响应变迟钝。

　　外形尺寸方面，对角电机轴距决定了整机的操控性格，轴距越大，桨盘间距越充裕，悬停越稳，但转动惯量随之增大，机动响应变慢；这套结构取中等轴距，兼顾续航与灵活性。机身宽度以容纳标准电池为限，表面做了收腰处理，减少正面迎风面积。安装边界上需要重点核对的是桨叶旋转包络，相邻两桨在最大挥舞状态下不得相交，因此机臂长度与夹角都按桨叶半径加安全间隙反推；底部挂载面预留通用孔距，可换装云台、喊话器或投放机构，挂载后重心仍需落在旋翼升力中心围成的区域内。

　　细节处理上，壳体边缘全部圆角过渡，避免应力集中；机臂内部走线，线缆从臂根穿入机身，减少外露阻力与挂碰风险；电机座与臂体之间设计减震垫安装位，用来隔离高频振动向飞控和图像系统传递。整机配色以深色主体搭配红色支腿，红色段同时起到视觉警示作用，便于在地面快速判断机头朝向。整个结构从分区布局、受力路径到安装接口都按可装配、可维护的思路展开，零件拆分后能够逐一加工或打印验证，适合作为飞行器结构设计、动力匹配验算以及飞控安装调试的参考载体。
