农用三向自卸拖挂转运车结构设计

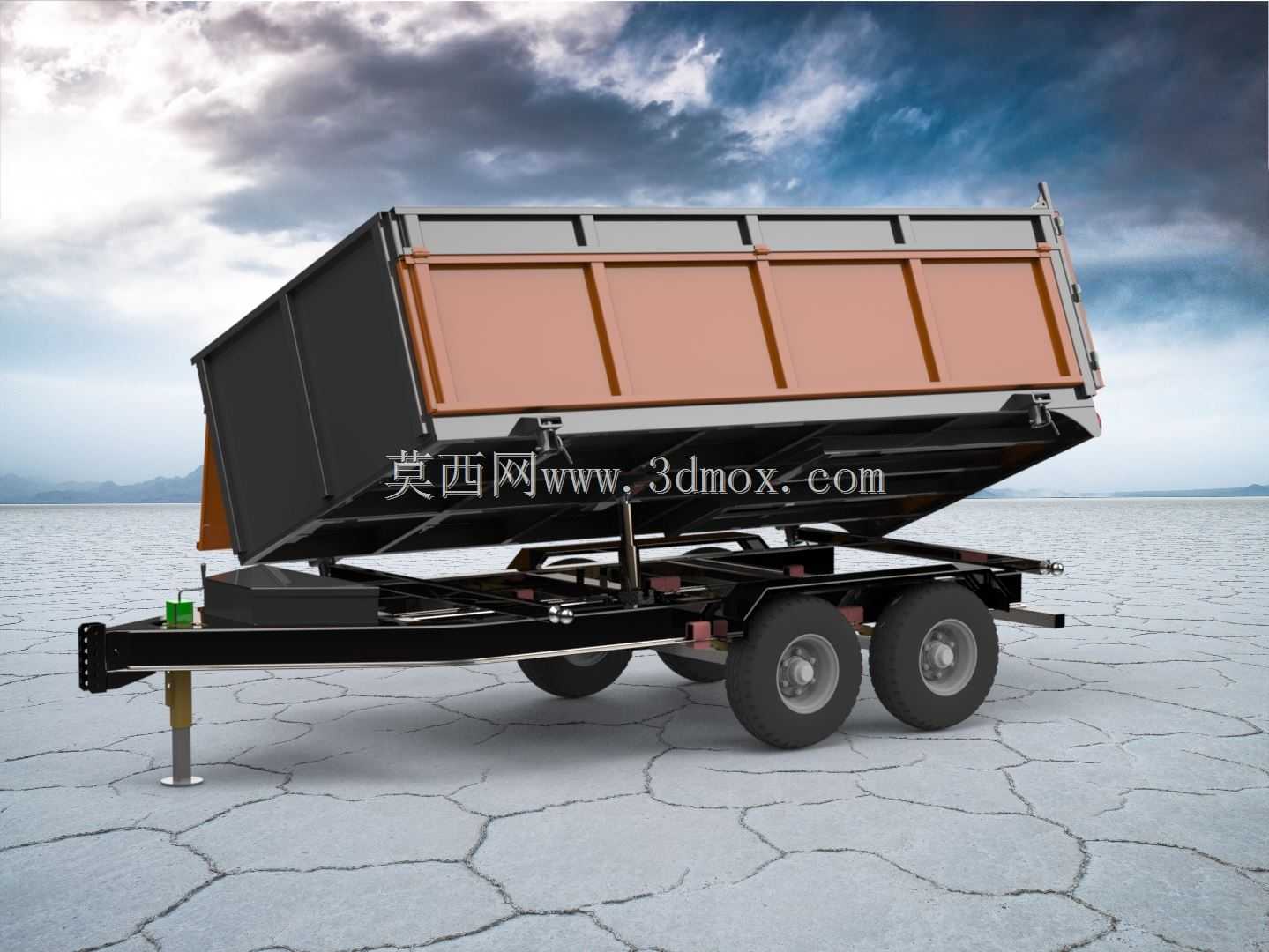

　　这套三向自卸拖挂车的三维结构，面向农场散料转运、园区废弃物回收、短途砂石与农副产品周转等场景。整车采用双轴拖挂底盘，前端设置牵引连接座与驻车支腿，可由拖拉机、皮卡或农用作业车牵引；货厢通过举升机构相对底盘翻转，能够向侧方或后方完成卸料，减少人工铲运环节。

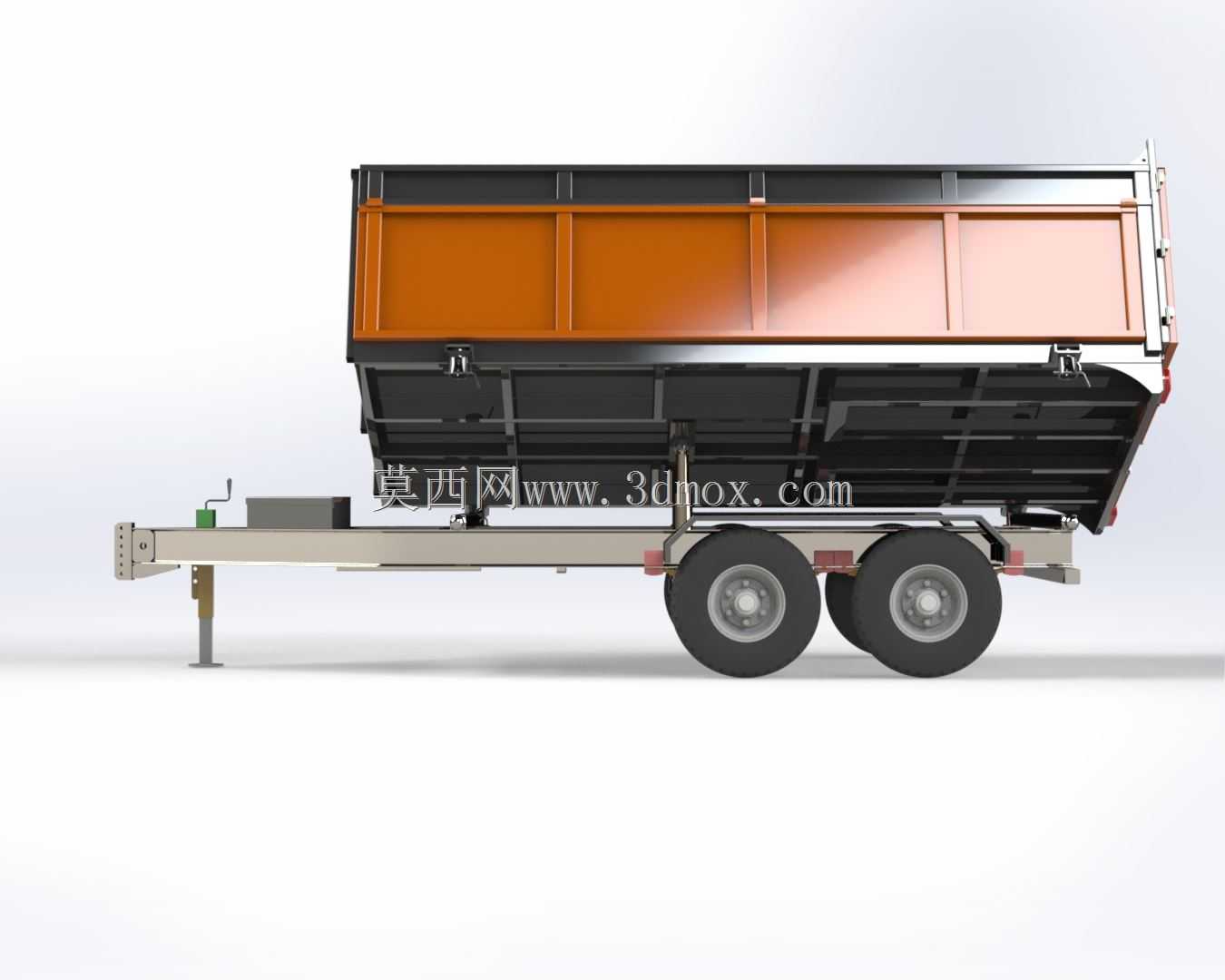

　　建模时先从牵引边界入手。牵引座高度、连接销位置和前悬长度决定了挂车与牵引车的匹配关系，过小的离地间隙会在坡道托底，过大的牵引高度又会引起轴荷转移。底盘纵梁采用贯通式布置，横梁与货厢副梁对应布置，重点承受牵引、制动和举升偏载。双轴轮组靠近货厢中后部，满载时大部分载荷落在车轴上，前端牵引座只保留合适的垂直载荷，避免牵引车尾部过载。

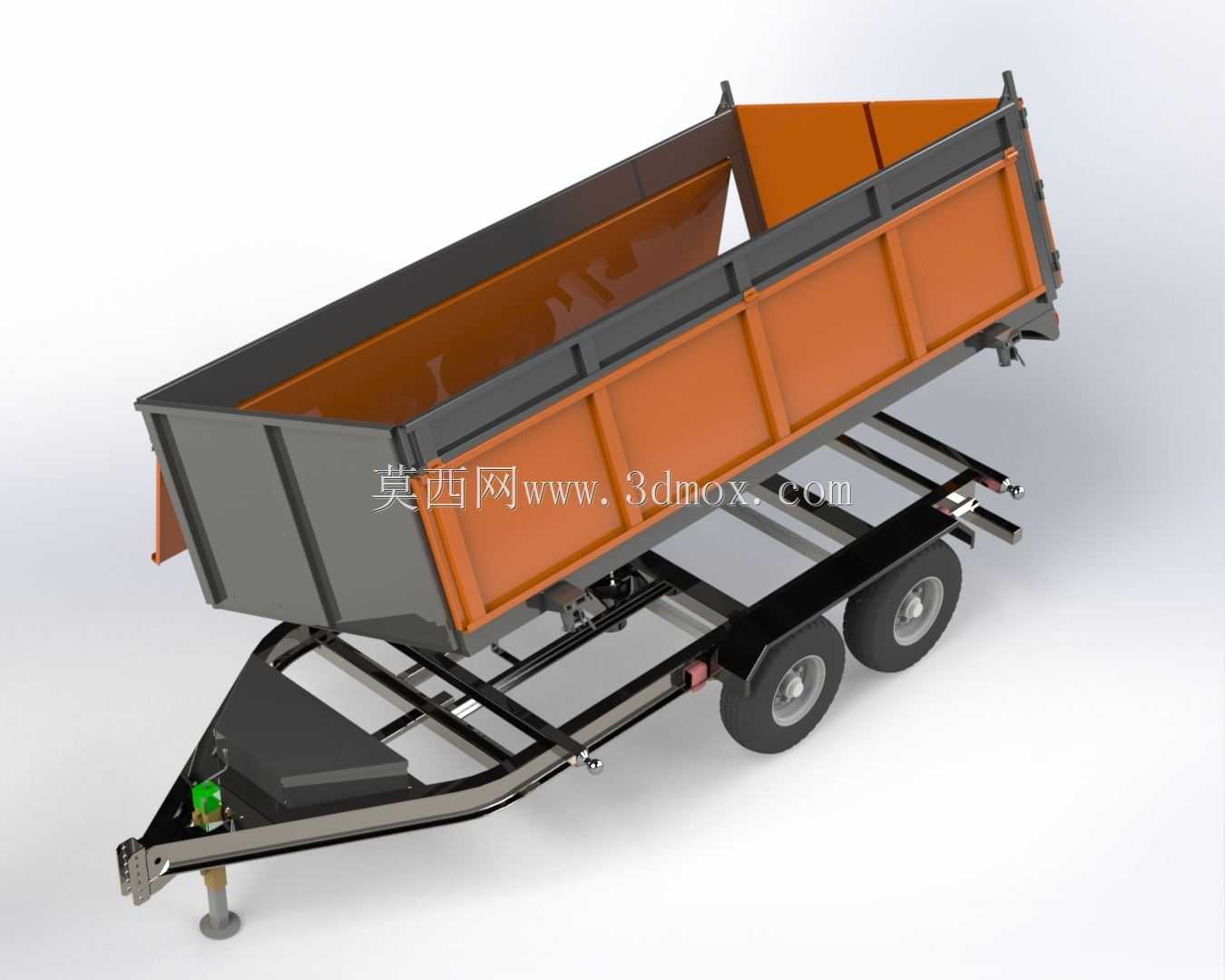

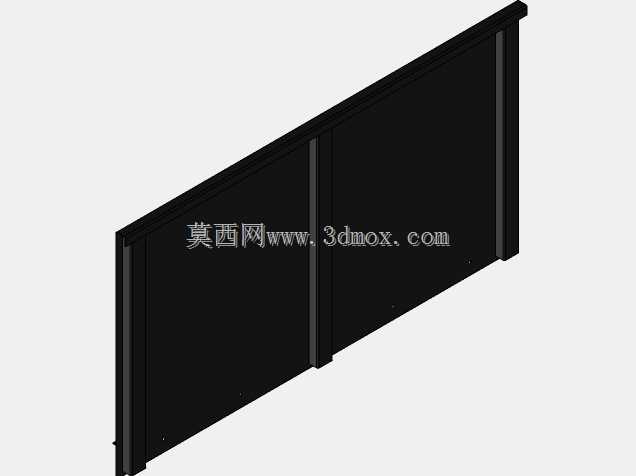

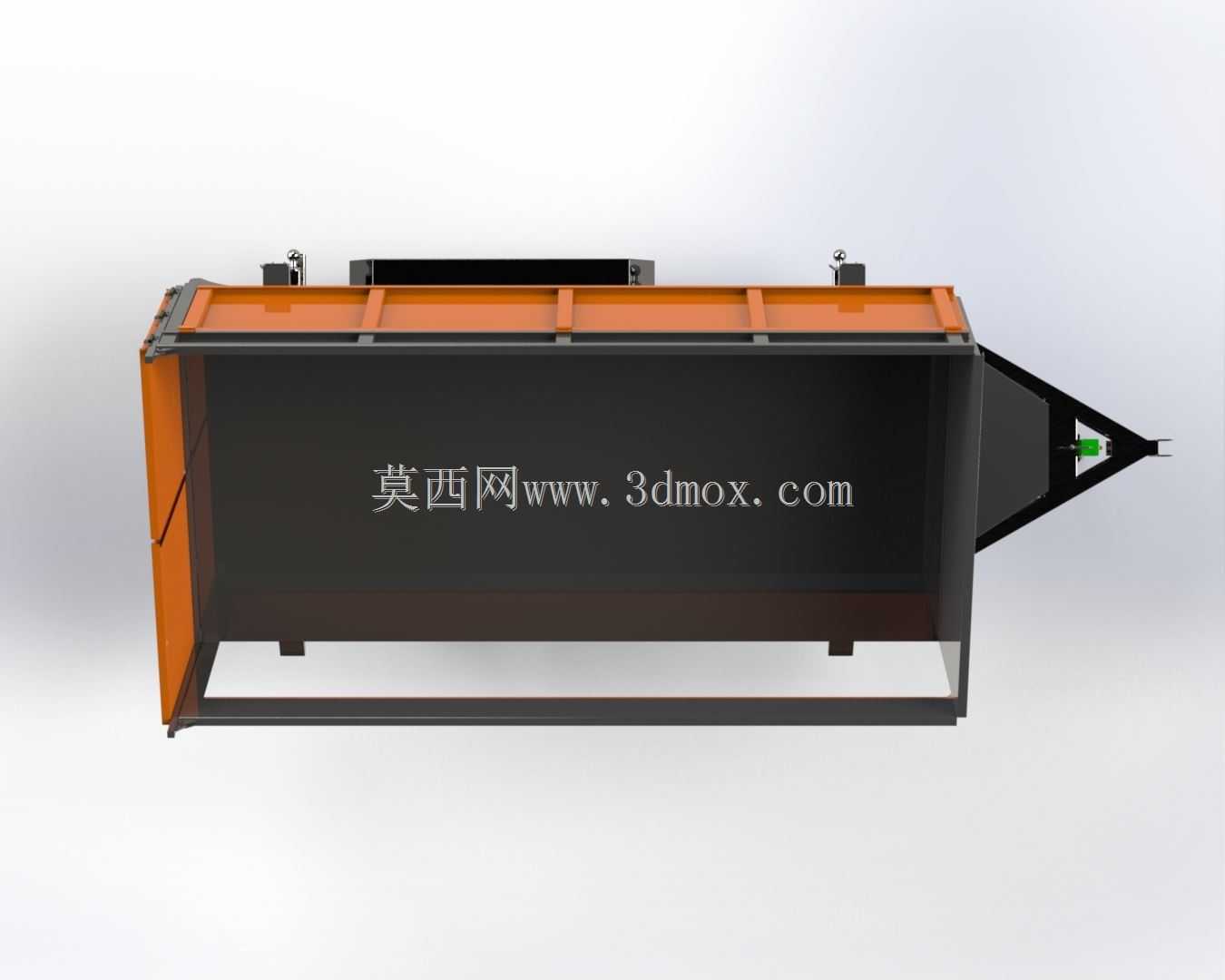

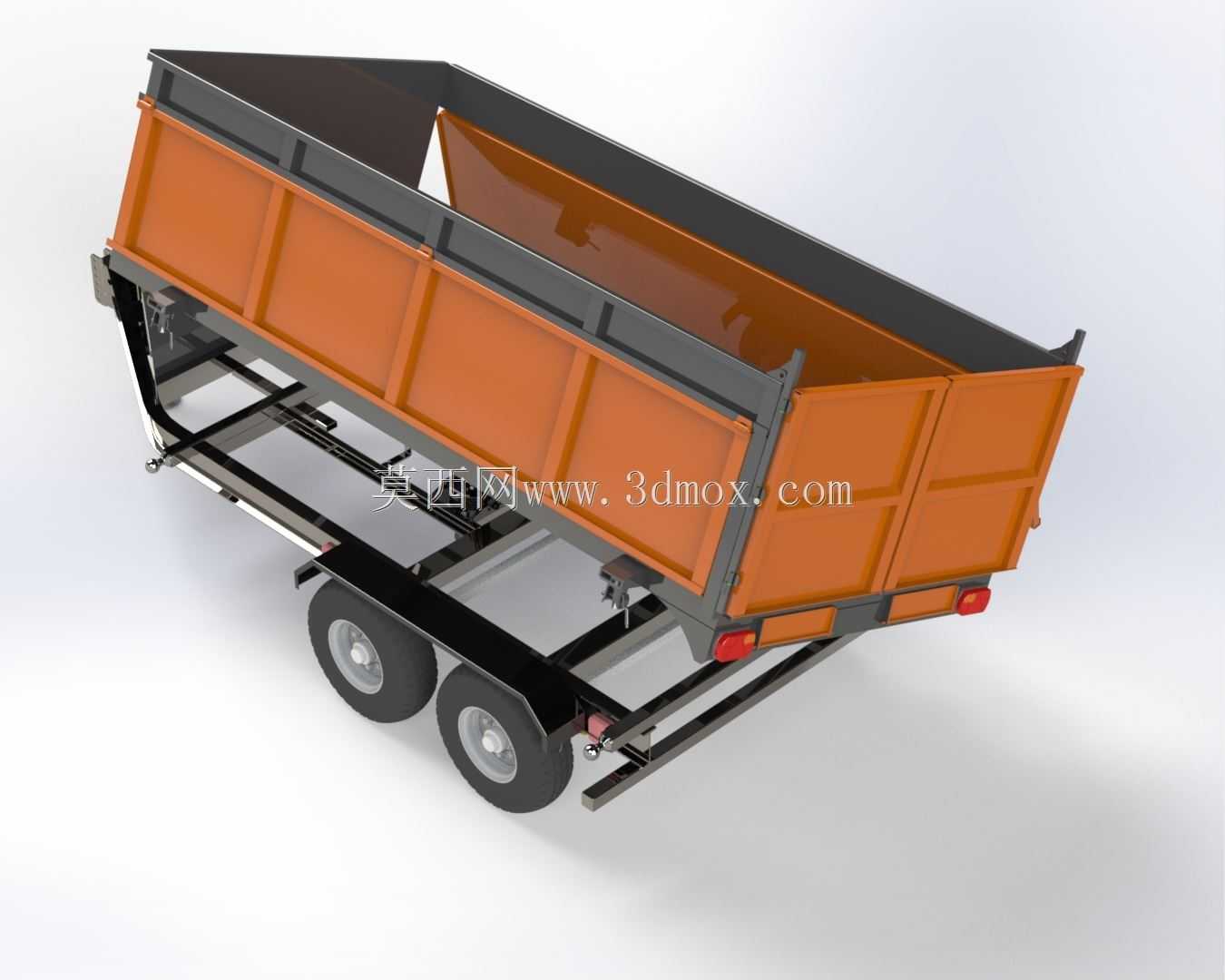

　　货厢是结构设计的核心。厢体采用侧板、前板、后板与底板拼焊的箱形结构，外侧加强筋沿板高方向布置，既控制薄板在散料侧压下的鼓胀，也为三向开启提供安装基准。栏板上沿设置铰链与锁扣，卸料方向对应的栏板可先开启，其余方向保持锁闭，使物料沿指定侧排出。后门与侧门的铰链轴线、锁钩位置需要和举升旋转中心协调，若开启角度不足，湿黏物料容易在门口堆积；若锁扣压紧量不够，运输途中又会出现漏料。

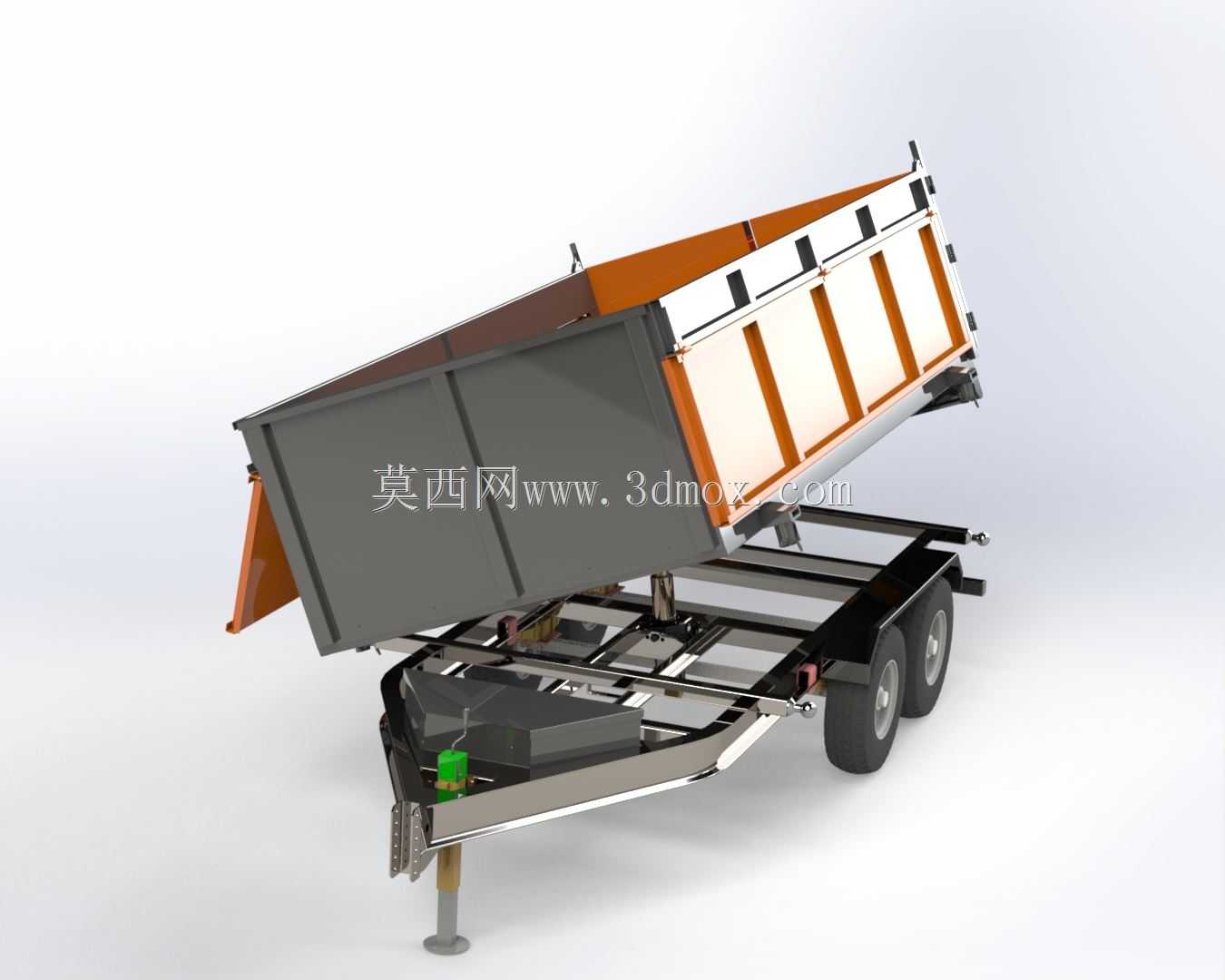

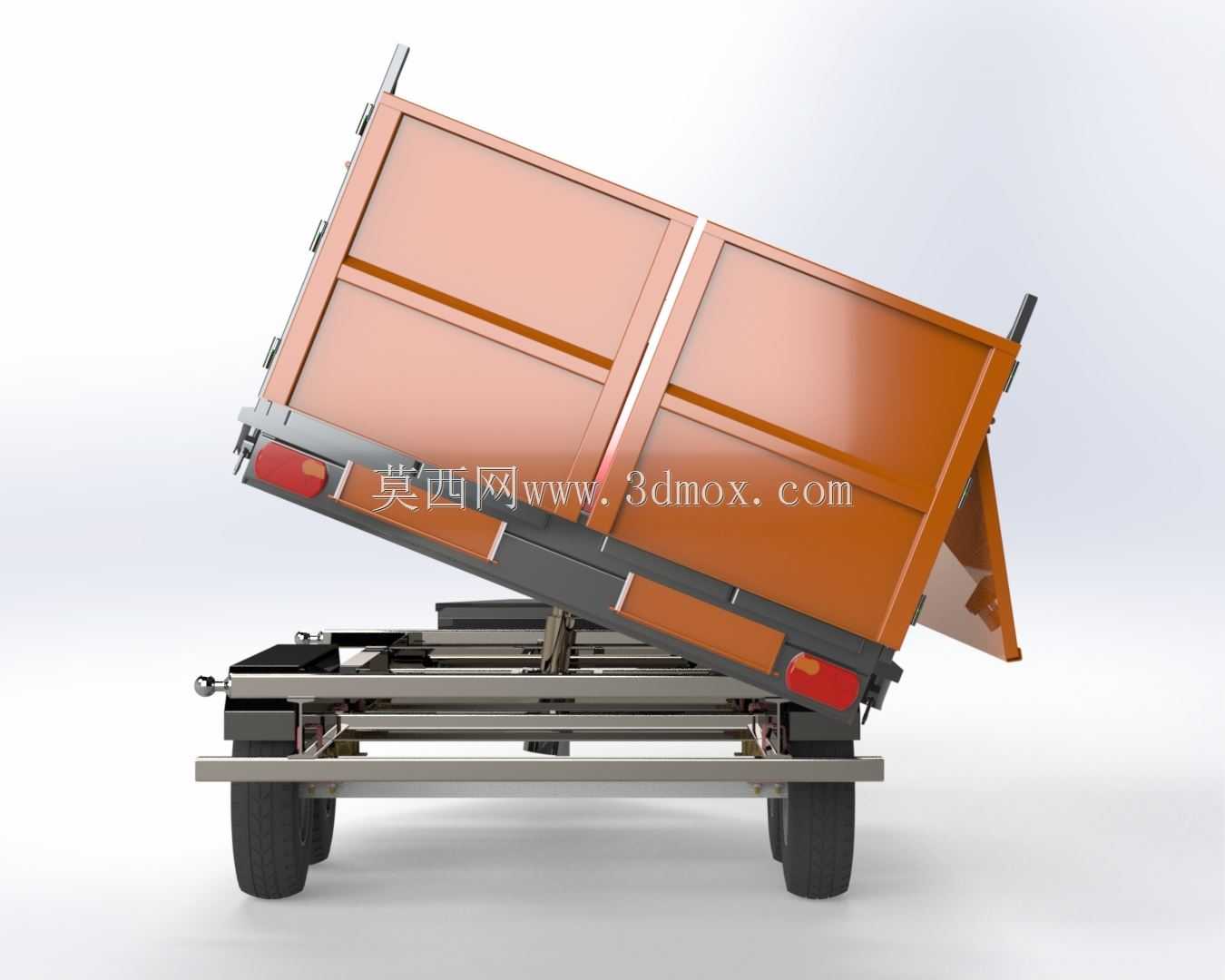

　　举升系统布置在底盘与货厢之间，油缸支点不是简单放在厢体中心，而是结合卸料方向、油缸行程和起角稳定性确定。举升初期油缸力臂较短，需要校核底座与销轴的局部强度；举升后期货厢倾角增大，物料重心快速后移或侧移，此时要关注整车稳定性，防止轮距偏窄、地面不平导致侧翻。模型中保留了油缸安装座、翻转铰点、撑杆和限位结构，便于检查运动干涉：货厢翻转时，侧板下缘不能碰轮胎，油缸不能与底盘管线交叉，开启的栏板也不能扫到牵引架。

　　外形尺寸方面，货厢容积服务于轻型农用和场院内转运，宽度受道路通行与轮距限制，长度需保证双轴载荷分配合理，厢壁高度则按散料安息角和堆装状态估算。底盘下方预留制动管路、线束、挡泥板和尾灯安装空间；驻车支腿在摘挂后承受前端载荷，支腿底板面积要能适应松软农田地面。轮罩与副梁之间保留跳动间隙，避免满载颠簸时轮胎摩擦厢体。

　　从工程应用看，这类设备的价值不在高速行驶，而在于场区内低速、频繁装卸。结构建模需要把运输状态、举升状态、栏板开启状态分别装配检查：运输时关注锁紧可靠性和轴荷，卸料时关注铰点强度、油缸稳定性和物料流向，维护时关注销轴、衬套、锁扣等易损件的可达性。整体结构以型钢底盘、焊接货厢、液压举升和可开启栏板组合，适合散粮、饲料、粪肥、秸秆碎料、建筑垃圾及回收物料的短驳作业。
