圆柱直线运动轴承结构三维数模

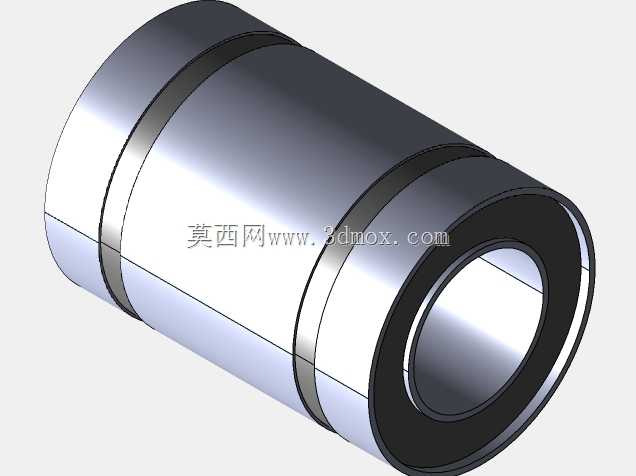

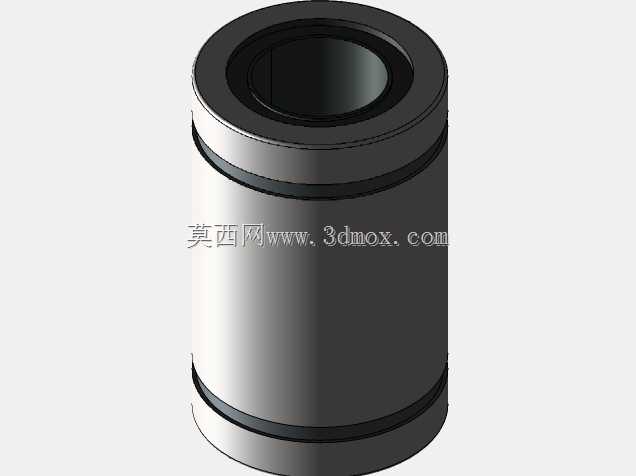

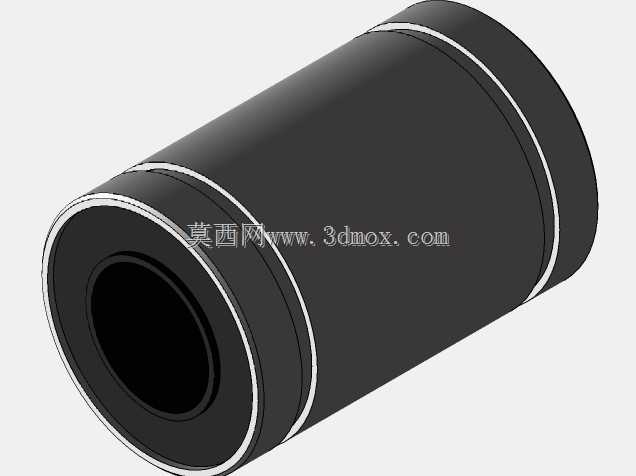

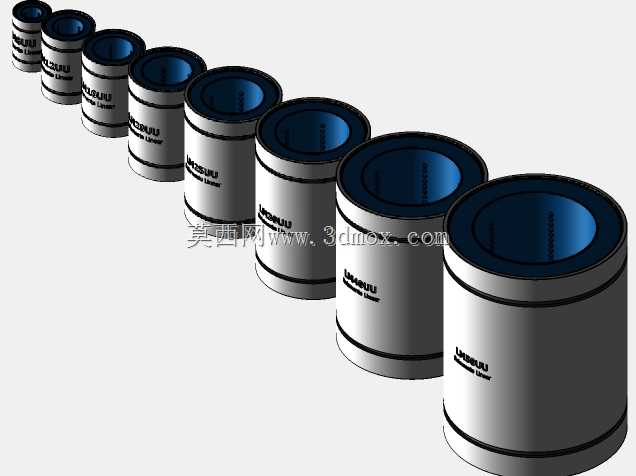

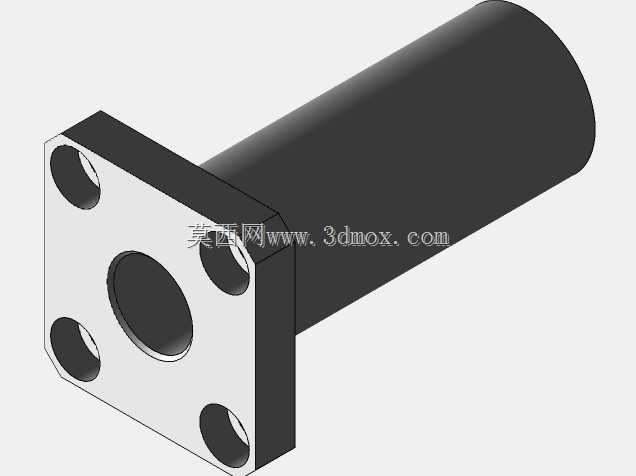

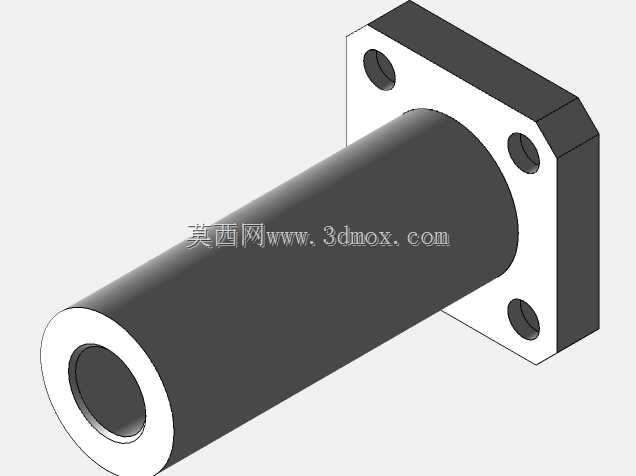

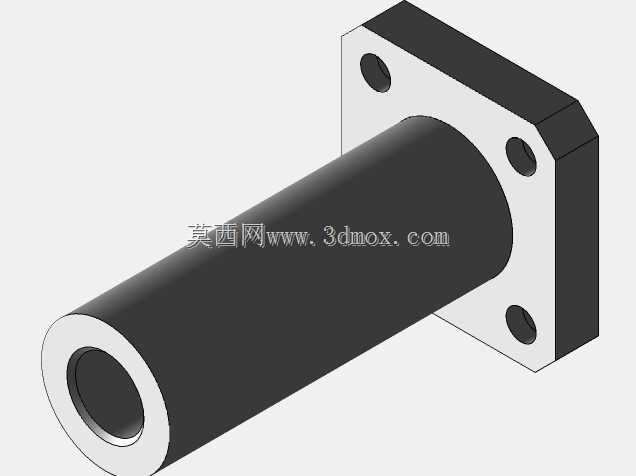

　　该模型呈现的是一款圆柱套筒式直线运动轴承，整体采用同轴回转体结构，外部为金属套筒，内部集成滚动体循环通道，用于在光轴上提供低摩擦、高精度的直线往复导向。与普通深沟球轴承主要承受旋转载荷不同，这类部件的核心作用是把轴与安装座之间的相对直线运动约束在指定方向上，同时通过钢球循环滚动降低滑动阻力，常见于自动化滑台、包装设备推送机构、检测设备移动平台、纺织机械导杆以及小型机械手的直线导向单元中。

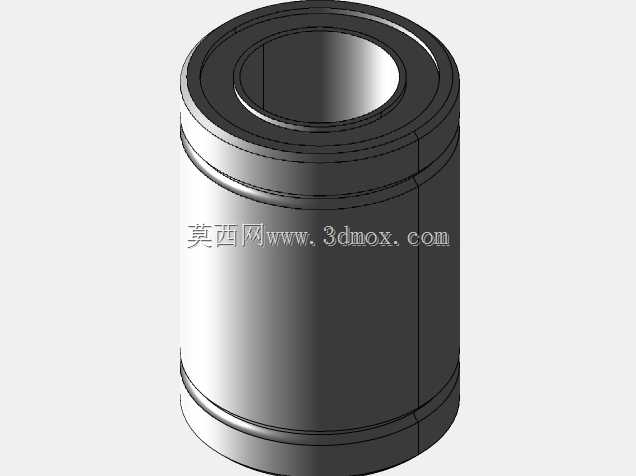

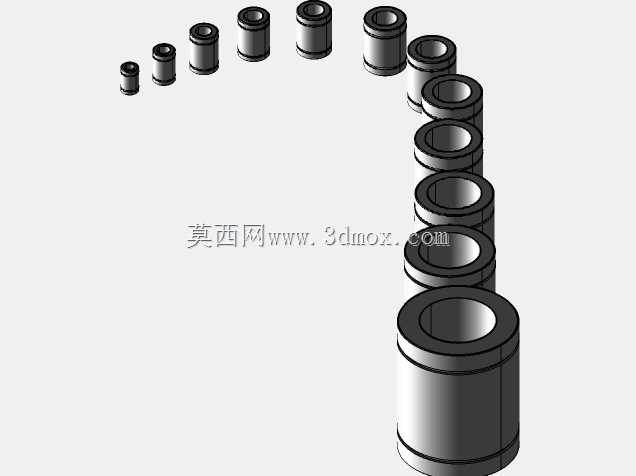

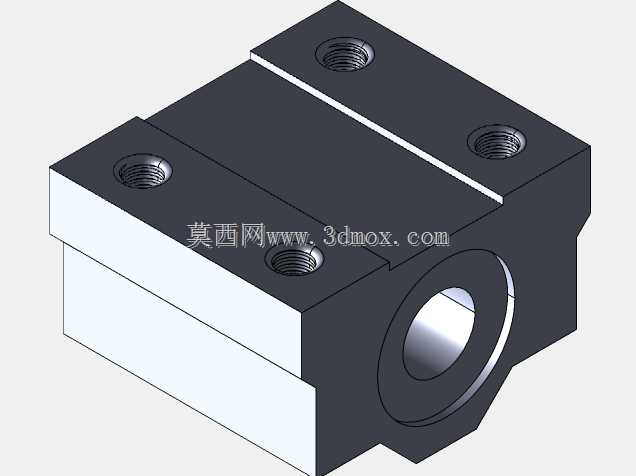

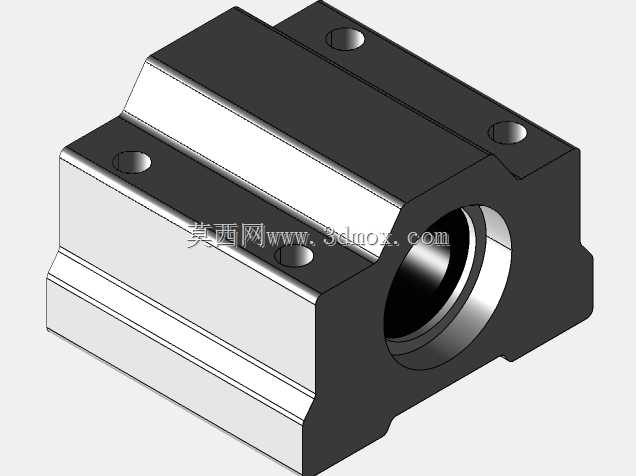

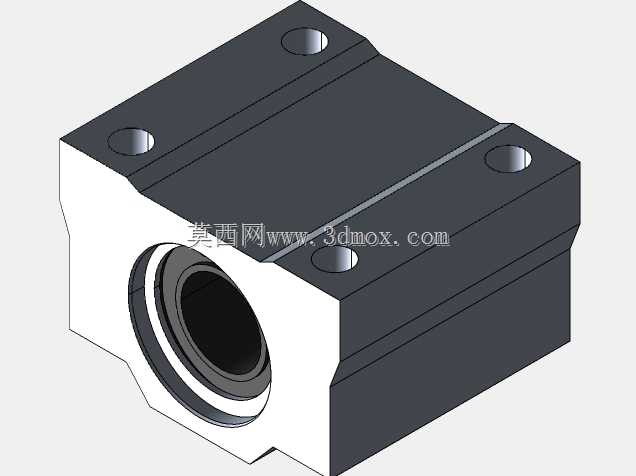

　　从结构外形看，模型外轮廓为规则圆柱面，两端设置挡圈或密封限位结构，中部套筒承担载荷传递与滚动体保持功能。圆柱外形便于直接装入轴承座孔，安装时通常以孔肩或挡圈进行轴向定位，径向通过座孔配合保证同轴度。选型和布置时，需要重点校核导向轴直径、轴承长度、座孔安装空间以及轴端引入长度；若用于悬臂或长行程场合，单只轴承的支承刚度有限，往往采用两只轴承间隔布置，以提高抗倾覆能力并减小运动卡滞风险。

　　实际设备中，直线轴承承担的是移动部件沿光轴的平稳导向任务。例如在推送工位，气缸或电缸提供驱动力，直线轴承则负责吸收侧向偏载并保持执行端轨迹；在升降导柱结构中，成对布置的轴承可以限制平台摆动，使夹具或压头沿固定方向动作。它不适合作为主传力件承受大冲击，也不能替代刚性导轨承受复杂弯矩，设计时应让驱动力尽量通过运动部件中心，避免偏置载荷造成钢球局部应力集中。

　　建模过程中，同轴关系是整个数模的基础。外圆柱面、内孔轴线、两端挡圈槽和密封槽均应围绕同一中心轴建立，保证后续工程图中尺寸标注与装配约束一致。内部滚动体虽然在外观模型中可不完全展开，但在结构表达阶段应体现保持架、钢球循环回路以及回程通道的位置关系，便于判断装配干涉和润滑空间。端部沟槽宽度、套筒壁厚和内外径比例会直接影响承载能力，壁厚过薄容易在座孔压装后变形，壁厚过大则增加外形尺寸和运动质量。

　　安装边界方面，圆柱外径与座孔之间通常采用过渡或小间隙配合，轴向依靠卡簧、端盖或孔肩固定；导向轴表面需要较高硬度和较低粗糙度，轴端应加工导入倒角，防止装配时划伤密封圈或滚动体。若设备环境存在粉尘、切削液或纤维杂物，应优先选用带密封结构的形式，并在布置上预留润滑维护空间。对于高速往复运动，还要关注轴承长度与行程的比例、两支承间距以及轴的挠度，避免移动到极限位置时出现振动、噪声或卡阻。

　　该数模适合用于机构方案验证、导向部件布局、装配干涉检查以及设备维护培训。通过圆柱外形与内部轴承特征的表达，可以直观看到直线导向元件如何在座孔与光轴之间形成滚动支承，也能帮助设计人员在整机阶段同步考虑轴系支撑、驱动连接、限位挡块和防护结构，而不是在样机装配后再修正安装空间。
