固定式复古蒸汽动力机组结构设计

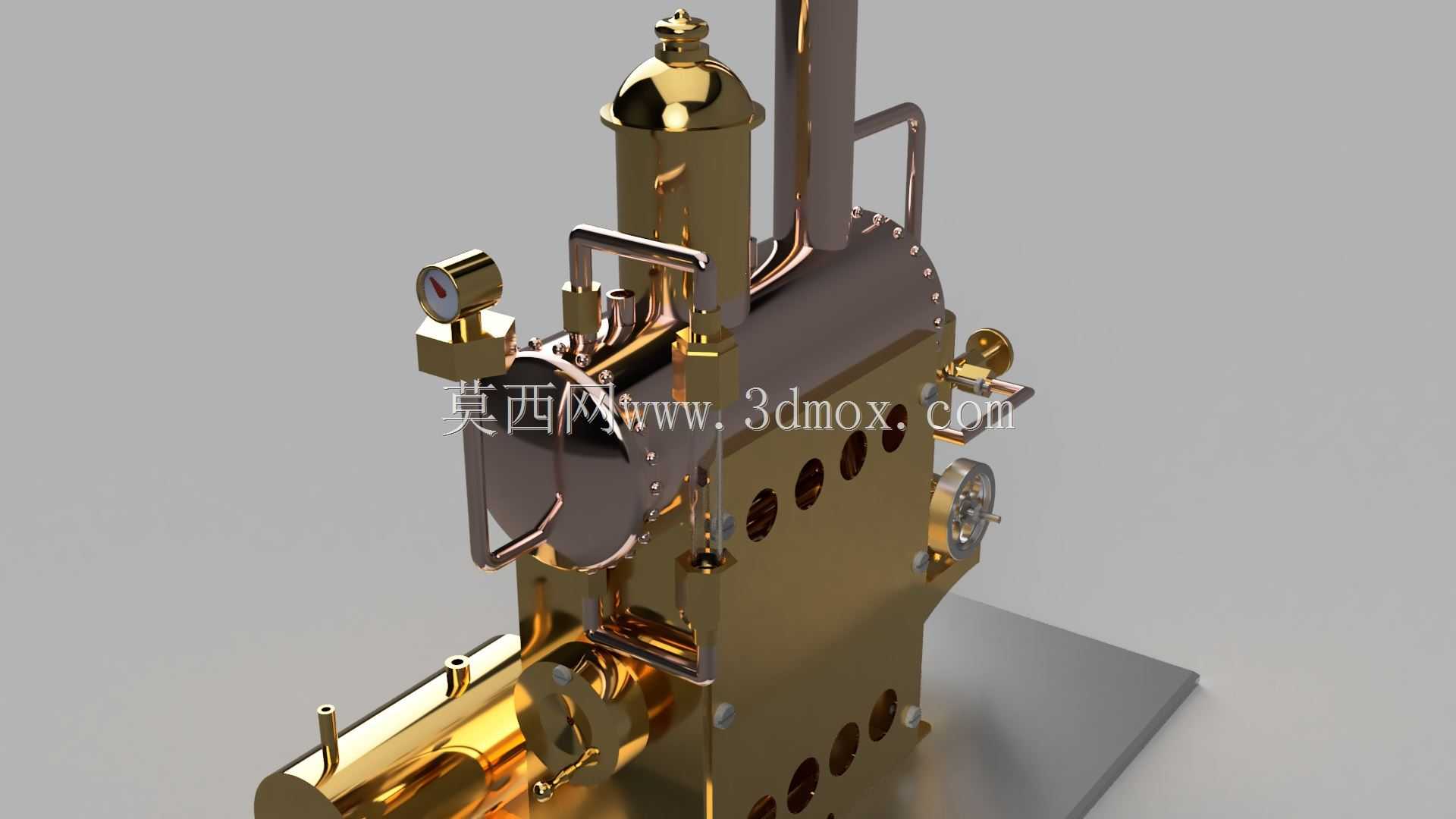

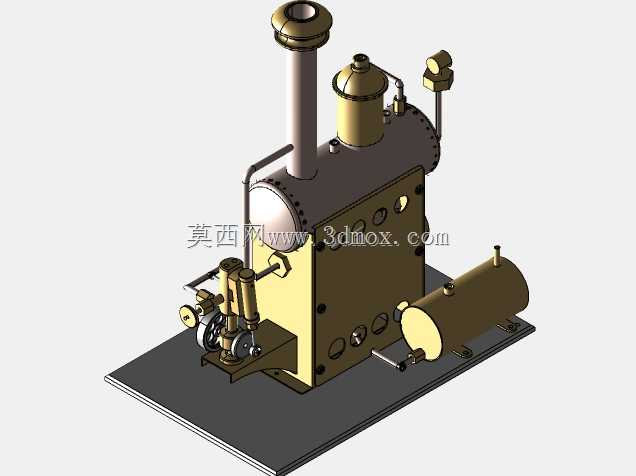

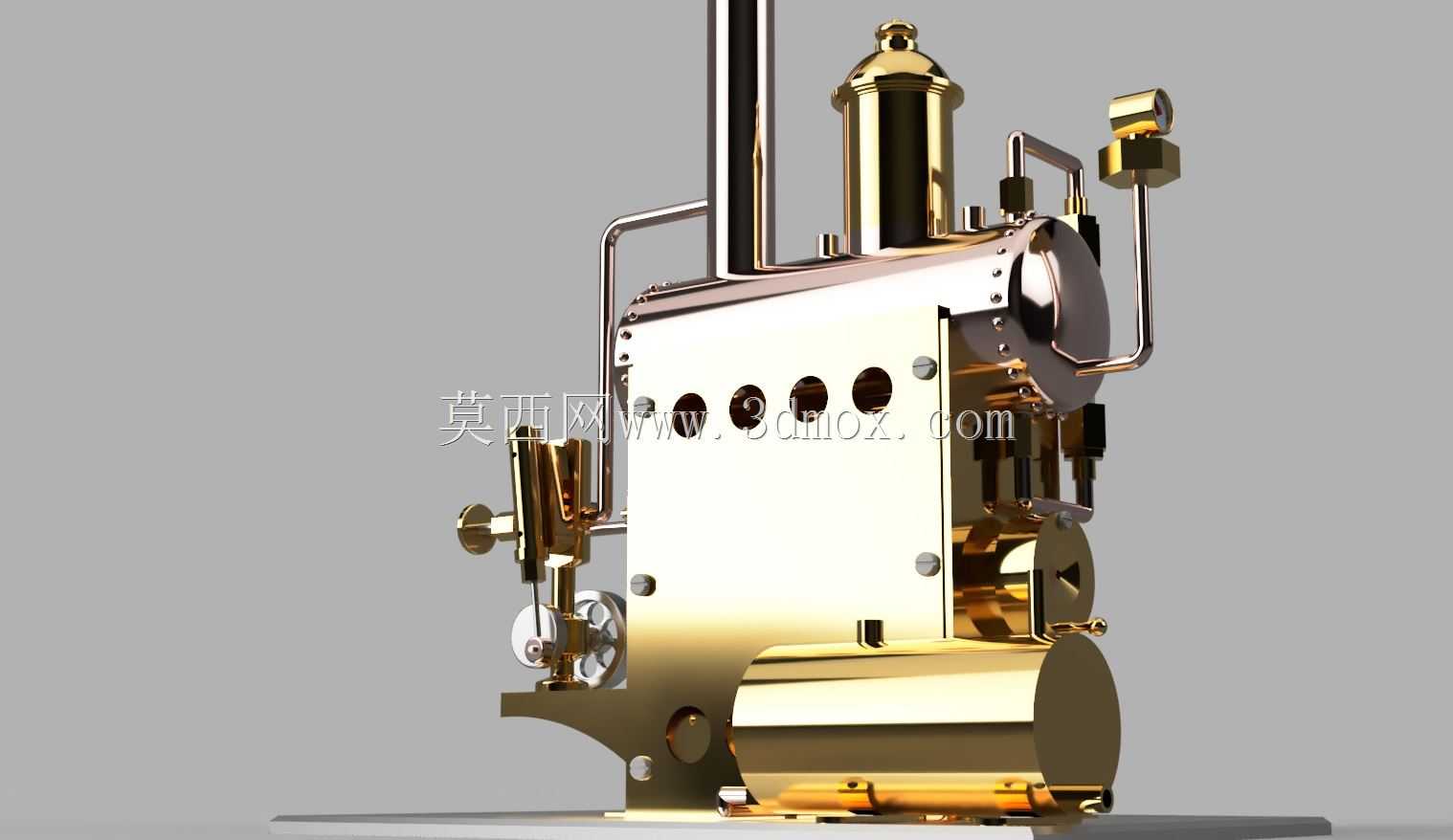

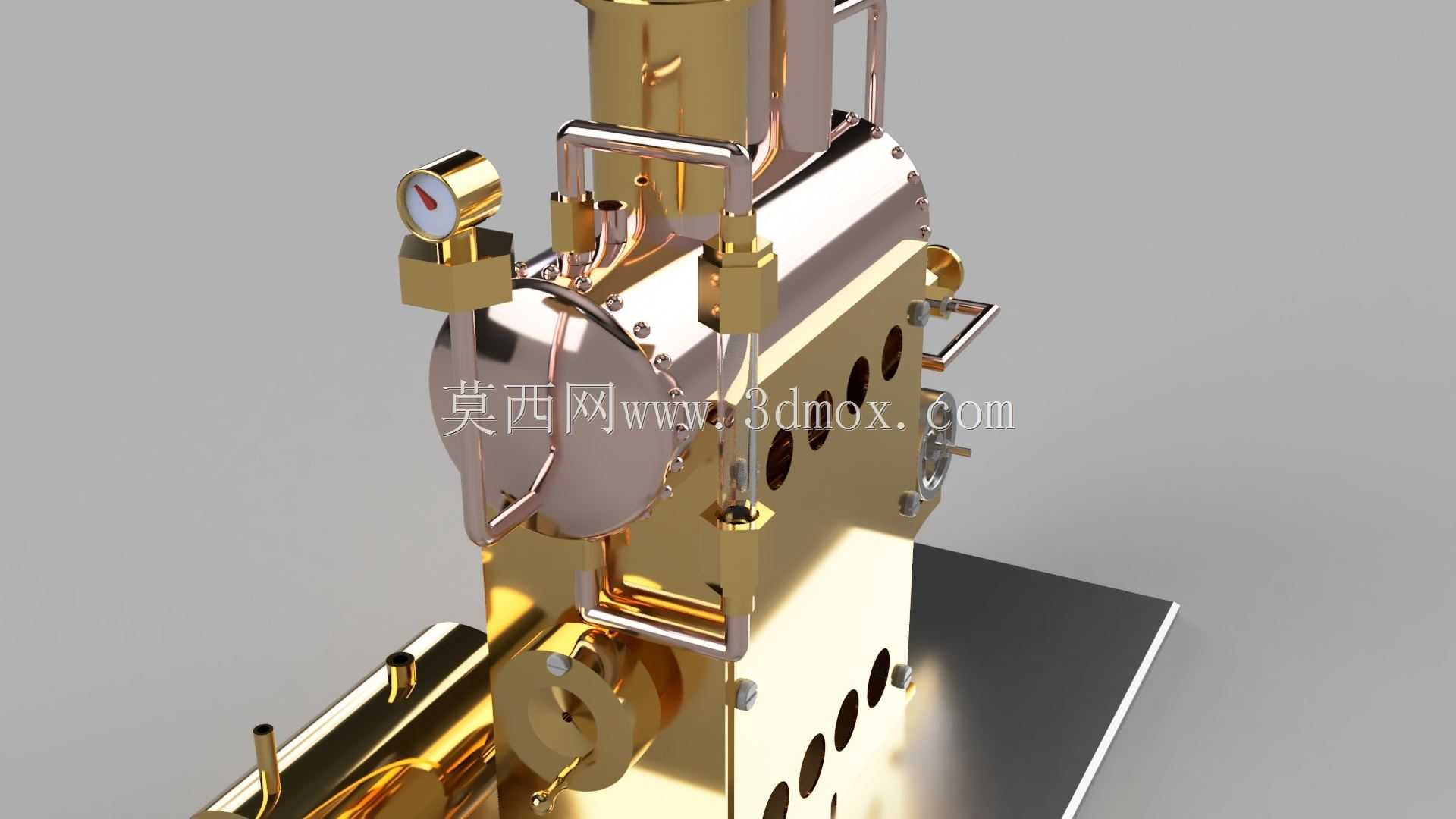

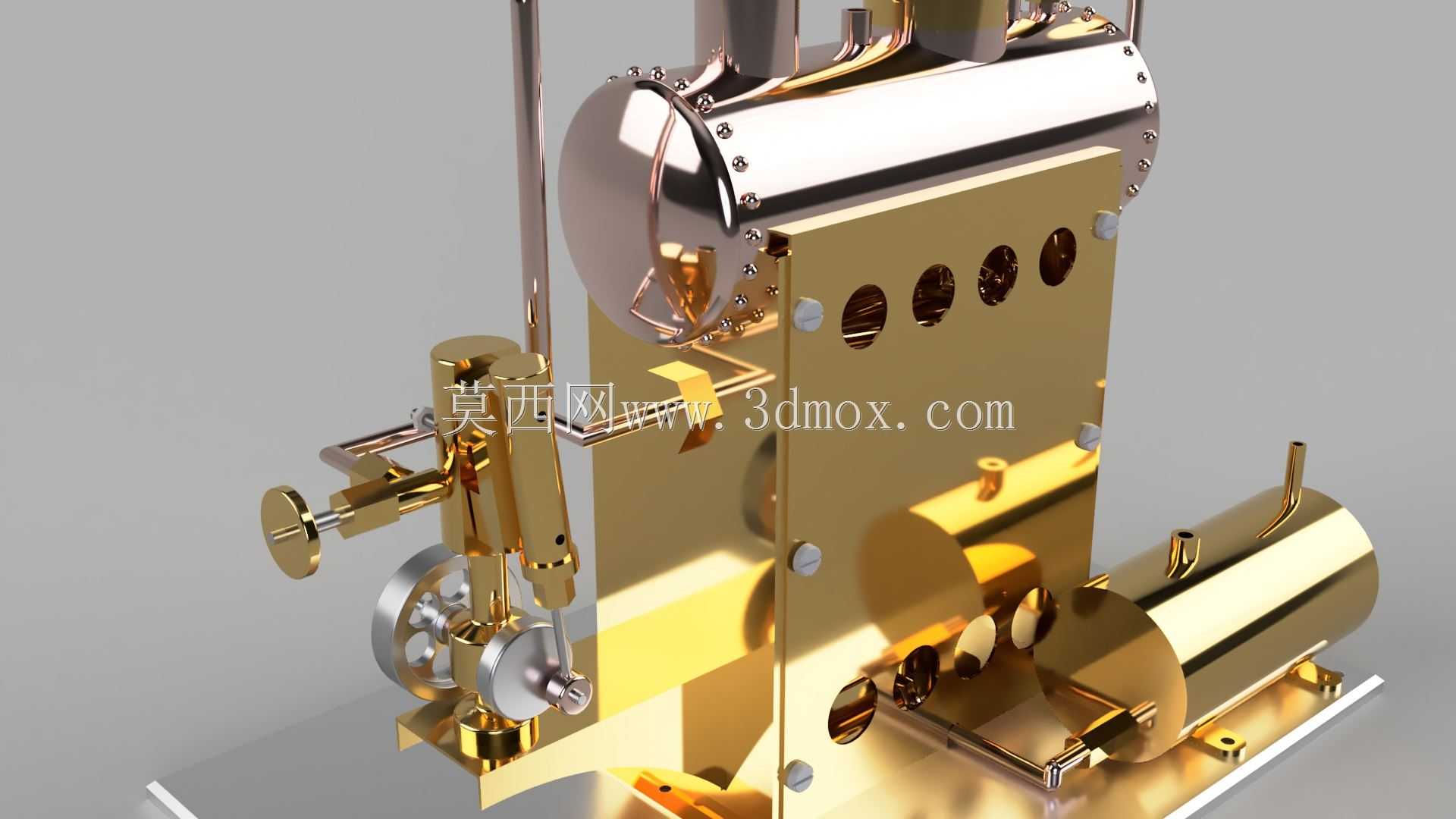

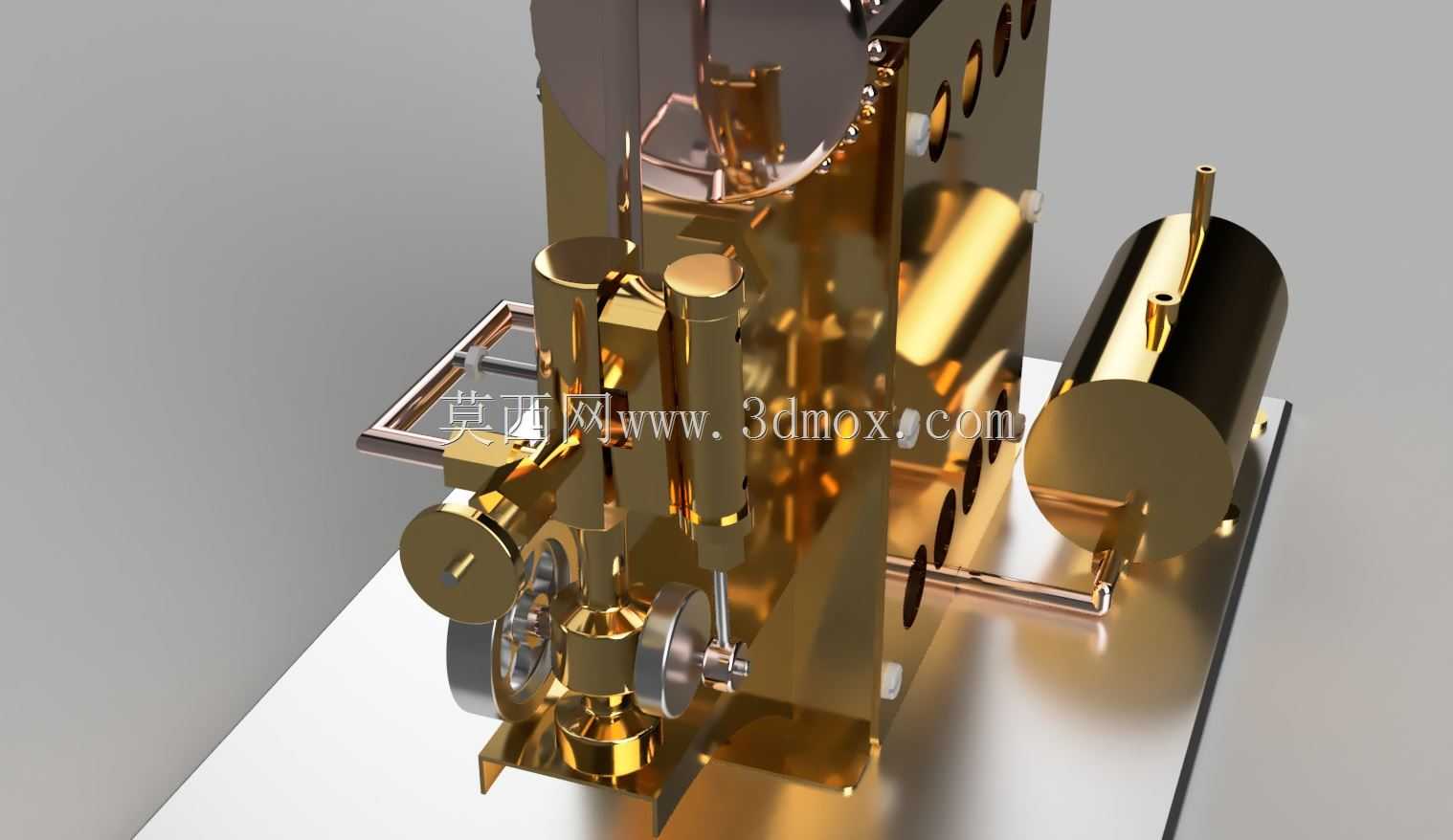

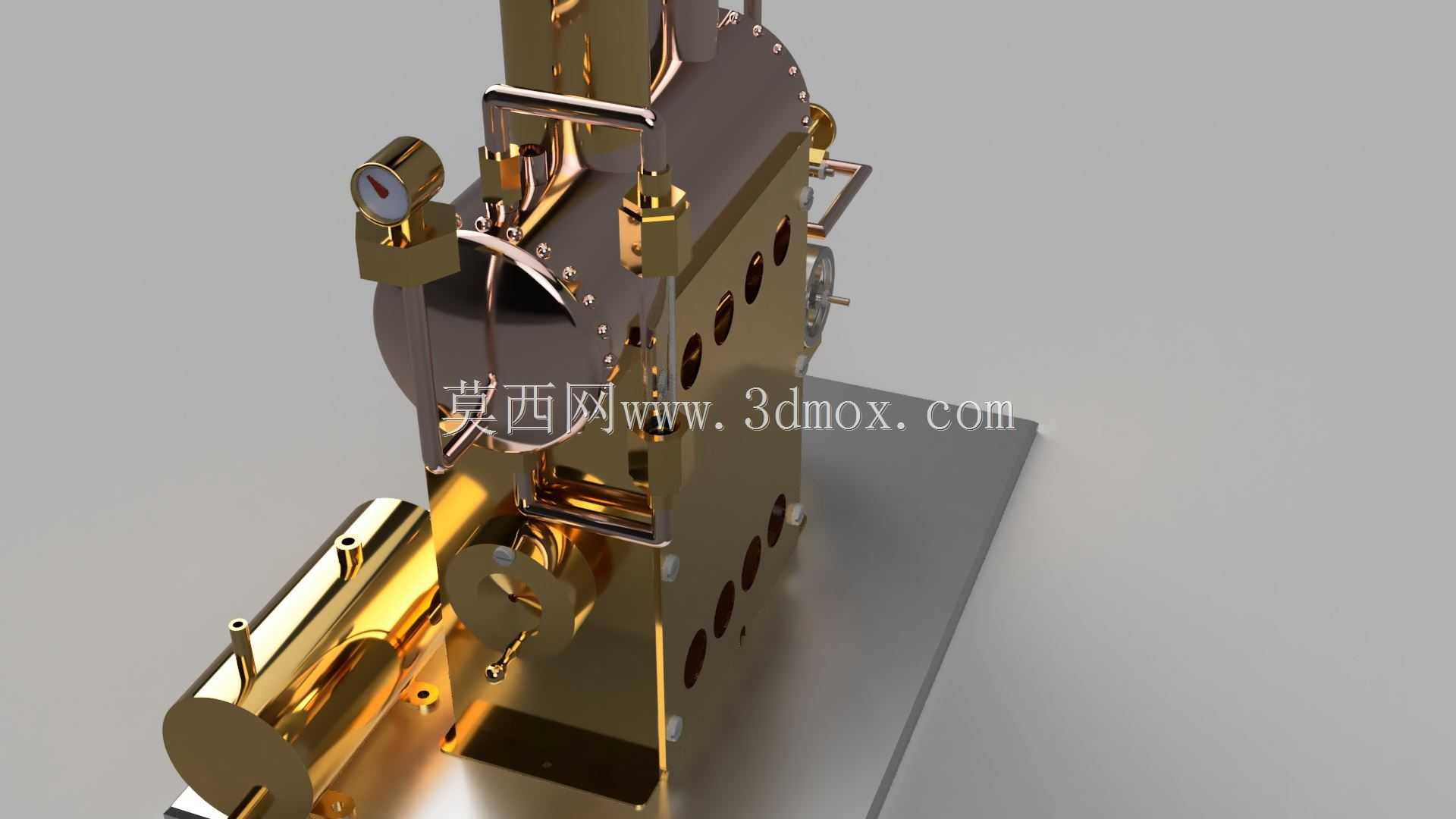

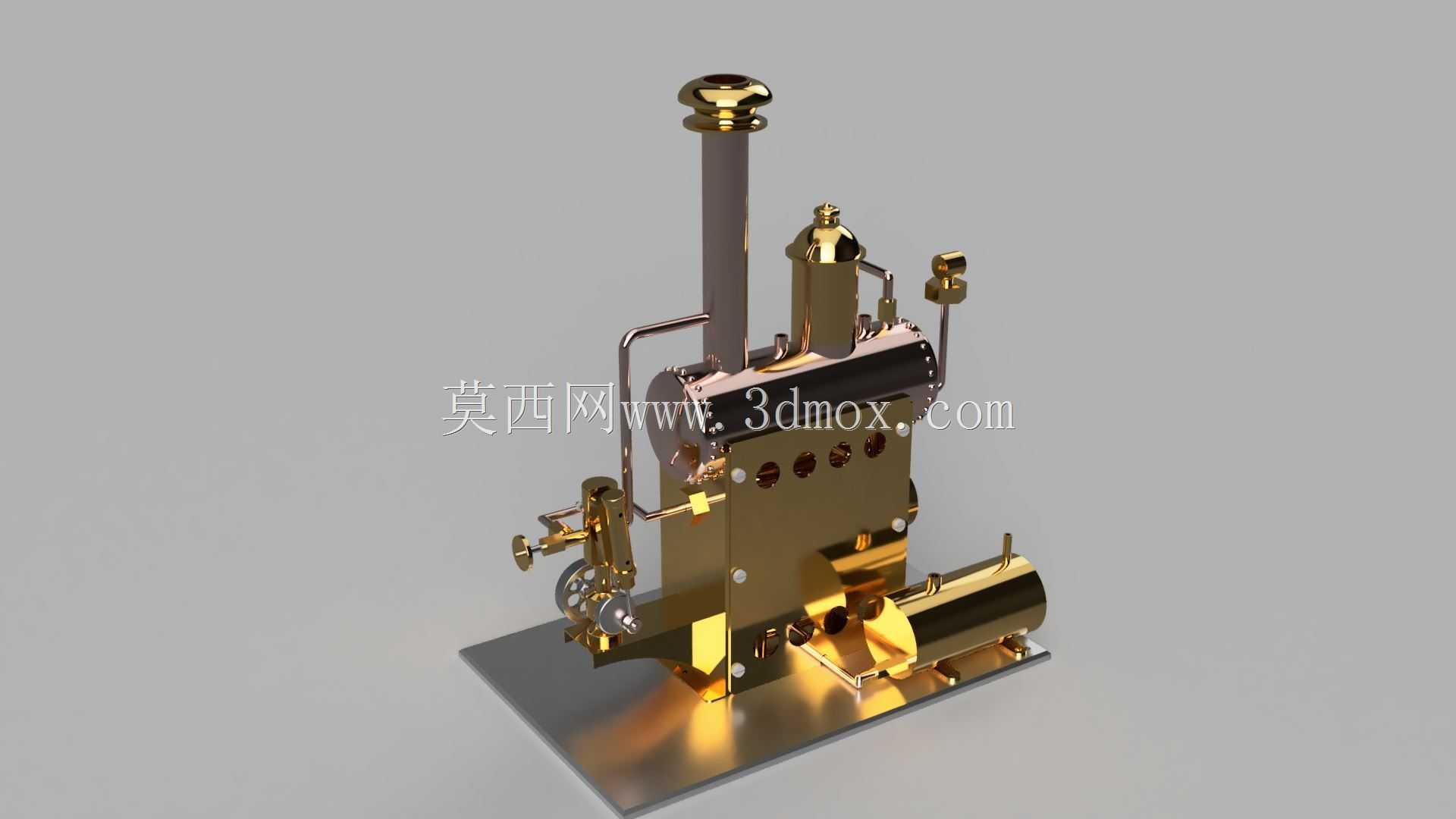

　　这套固定式蒸汽动力装置的三维结构，完整还原了小型立式蒸汽机组从锅炉产汽、管路输配到汽缸做功、曲柄输出的整套动力链路，在教学演示、复古动力设备复刻、小型蒸汽动力实验台搭建场景中实用性很强，既可以作为热能转换课程的具象演示教具，也能为小型固定式蒸汽动力设备的改装、复刻提供完整的结构参考，还可用于工业展馆复古动力展区的动态展项结构设计。整套装置以平整金属安装底板作为承载基准，所有功能部件均在底板上完成定位固定，安装边界清晰，底板预留的安装孔位可直接匹配实验台、展示台的固定需求，整机布局紧凑，立式烟囱与锅炉组件沿底板后侧纵向排布，汽缸、曲柄飞轮传动组件布置在底板前侧操作区，附属储液、阀件组件沿侧部排布，操作维护空间预留充足，

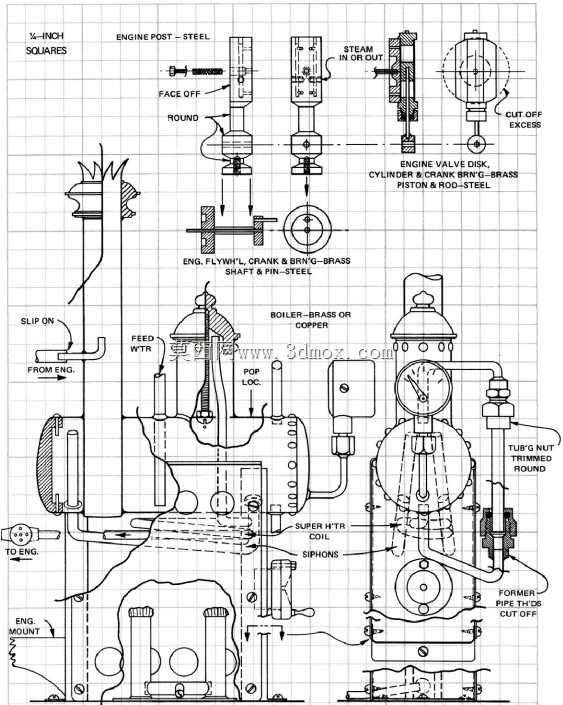

　　不会出现部件干涉拆装的问题。设计过程中优先兼顾了结构可视性与装配工艺合理性，不同功能部件依据工况匹配对应材质：承压锅炉、蒸汽管路选用硬质铝与黄铜材质，兼顾导热性能与承压强度，摩擦传动部位采用青铜、铸铁材质保证耐磨寿命，密封部位搭配石墨密封件，软连接管路采用光亮软钢适配弯折走向，承重紧固件采用弹簧钢防松，不同材质的属性在建模阶段逐一赋值，28种独立零件的装配关系完全按照实际设备的装配逻辑搭建，管路走向避开运动部件的行程范围，阀件操作位置朝向人员操作侧，飞轮、曲柄的转动区域预留安全间隙。装置工作时，锅炉内水受热汽化产生高压蒸汽，蒸汽通过控制阀组经管路输送至汽缸，推动活塞做往复直线运动，再通过曲柄连杆机构将往复运动转化为飞轮的旋转运动，

　　对外输出扭矩，烟囱用于排出锅炉燃烧废气，配套的润滑、储液附属部件保障机组长时间运行的稳定性，整套结构把蒸汽热能转换为机械旋转动能的全过程完整呈现，每一处管路连接、阀件安装、传动配合的结构都贴合真实小型固定式蒸汽机的工程设计逻辑，没有冗余的装饰性结构，所有外形结构都服务于功能实现，建模时严格核对各部件的配合公差，运动部件的行程间隙、管路的连接密封面、紧固件的安装位都按照实际加工装配要求设置，不管是用于结构拆解教学、动力原理验证，还是复古设备的加工复刻参考，都能提供完整准确的结构支撑。
