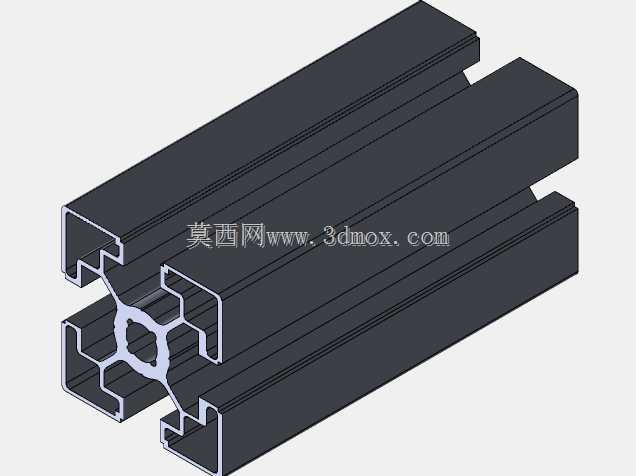

45x45十槽工业铝挤压型材结构

　　该截面属于45毫米系列工业铝挤压型材，外形边界控制在45毫米乘45毫米的方形轮廓内，沿长度方向为等截面结构，适合在三维布局阶段以标准长度件、裁切件或拼接件方式调用。型材四周布置多条T形槽道，槽口朝向外侧，能够为紧固件、滑块、连接板、封条、传感器支架和防护面板提供连续安装位置。与单槽或轻型型材相比，十槽布置使四个方向都具备较高的附件接入密度，在框架转角、跨距连接和多层台面搭建时，不必额外焊接底板，也能通过槽内螺栓完成可靠固定。

　　从实际设备用途看，这类型材常见于自动化工作站的底架、检测台支撑骨架、输送线旁防护围栏、电子装配工位台架、实验设备外框以及小型机械的立柱和横梁。它的核心价值不在于承受单一重载，而在于提供可重复使用的装配基准：设计人员可以先按设备外形确定立柱间距，再根据门板、护罩、按钮盒、拖链、线缆槽和气动元件的位置选择槽面。现场调试时，如果光电开关、限位挡块或操作面板需要移位，只需松开槽内紧固件，沿槽道调整后重新锁紧，避免了焊接机架改孔、补焊和重新喷涂的麻烦。

　　截面中部保留了较大的中空区域，中心孔位可用于穿线、布置拉杆或作为减重区域；周围筋板将外轮廓与中心腔体连接起来，使型材在承受弯曲、扭转和局部压紧时具有较稳定的刚度分布。外侧槽道之间的壁厚和过渡圆角按照挤压成型特点设计，既保证模具出料时金属流动均匀，也减少尖角处应力集中。建模时应重点还原槽口宽度、槽底扩宽区、内腔圆角、外棱倒角以及中心孔形状，因为这些特征直接决定T型螺栓、方形螺母、弹性螺母和端盖能否正确装配。若只按简单方管绘制，后续干涉检查会失去意义，紧固件在槽内的滑动和旋转空间也无法判断。

　　安装边界方面，45毫米的外宽使两根型材正交连接时，端面与侧面贴合关系明确；采用直角支架时，支架两翼分别压入相邻型材槽道，螺栓轴线应与槽底保持垂直。若采用隐藏式连接，需要在型材端面加工中心孔或攻丝安装孔，加工深度不能侵入相邻槽道过深，否则会削弱槽壁并影响螺母放入。型材裁切长度通常根据框架高度、宽度和深度确定，但在布局中应给角件、端盖、脚轮或调平脚垫留出轴向余量。底部与脚杯连接时，建议通过端面攻丝板或加厚端板传递载荷，避免仅靠槽内螺母承受整机重量。

　　在机架受力设计中，横梁跨距较大时可将该型材以槽口朝向载荷方向布置，使抗弯截面模量更充分地参与受力；立柱则应保证相邻两个槽面均可安装侧板或斜撑，以提高框架抗扭能力。对于振动较明显的设备，可在型材内腔加入加强衬条，或在转角处使用铸造角码，使连接点不只依赖槽道摩擦力。防护门、透明板和钣金封板安装时，板材边缘可通过弹性嵌条压入槽口，这种方式既能遮盖型材端部锐边，也能降低设备运行时金属件碰撞产生的噪声。

　　三维装配时，可将型材作为库零件按长度参数化生成，端面保持简洁，槽道特征全程保留。布孔不应只在二维图上标注间距，而应在装配环境中结合实际附件位置核对：同一槽面上的螺栓距离端部不宜过近，避免开槽壁发生局部张开；多根型材交汇区域要检查角件、螺母和扳手空间是否冲突。线缆从中心孔穿过时，还需核对孔口圆角与插头尺寸，必要时在端部增加护线套。整体来看，该型材结构强调模块化、可调性和装配便利性，适合需要频繁改型、小批量搭建和多附件集成的工业框架场景。
