复式楼层折返钢构楼梯及平台框架

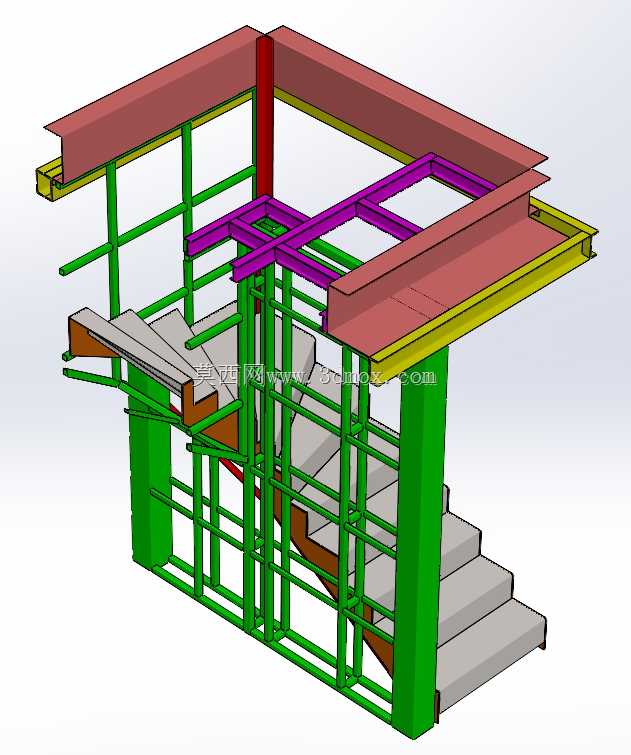

　　该模型表现的是一套嵌入楼层开口的折返式钢楼梯与平台框架组合结构，常见于复式住宅、夹层改造、工业检修平台、小型设备操作区以及商业空间竖向交通节点。结构主体由楼层边界梁、平台支撑柱、楼梯斜梁、踏步板、侧向护栏骨架和顶部围护框架组成，重点不在装饰面层，而在把楼梯与楼板开洞之间的受力关系、安装边界和构件连接逻辑完整呈现。

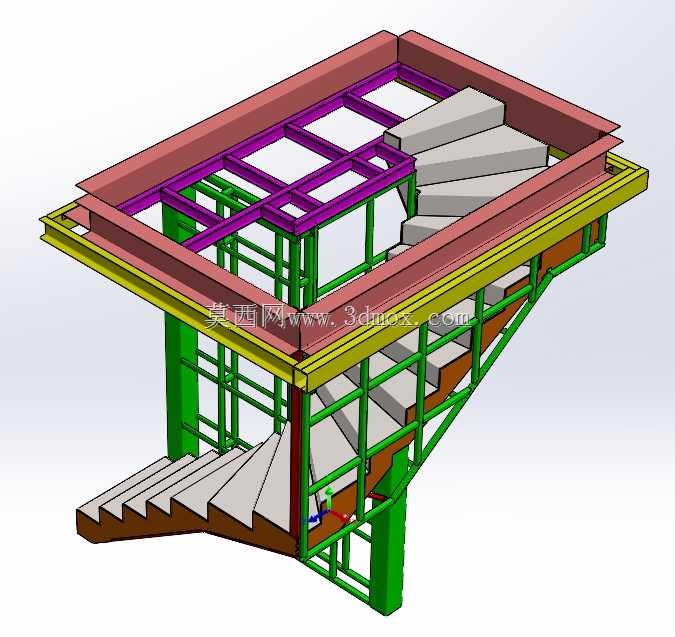

　　从实际用途看，楼梯承担人员上下通行，平台框架用于限定楼层洞口并形成安全围护，绿色立柱与横梁则承担侧向稳定和栏杆安装基准。模型中红色构件可理解为洞口周边主框架或封边梁，黄色构件对应外侧承托边梁，紫色构件位于平台内部，表现为次梁或加强支撑。这样的分色方式便于在方案阶段快速识别主次结构，也方便后续拆图时区分不同规格型材、板件和焊接位置。

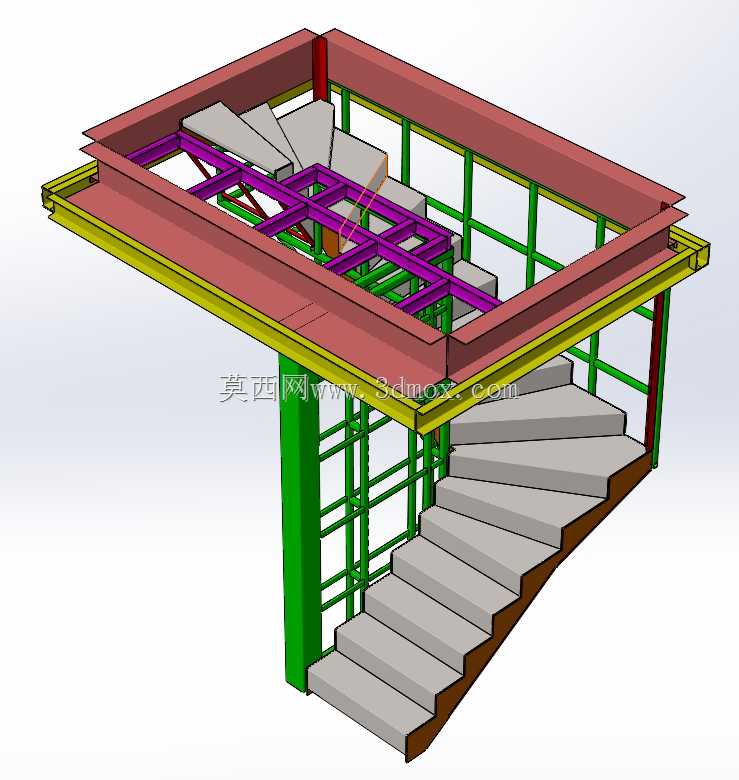

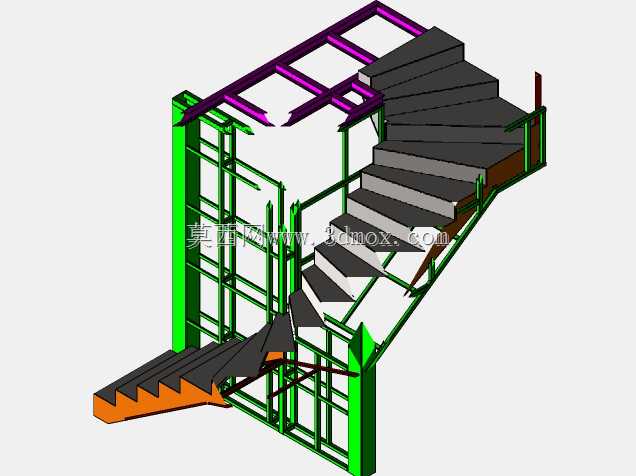

　　踏步采用折线折返布置，下段楼梯从地面斜向接入中间休息区，再通过转折路径连接上层平台。踏步板为规则矩形板块，沿斜梁等距排列，前缘形成连续踏面。折返回旋的布置能在有限平面内容纳较高爬升高度，适合开间受限、洞口呈方形或近似方形的场景。设计时需要重点控制踏步宽度、踢面高度、梯段净宽和休息平台深度，模型将这些空间关系以三维方式展开，可直接用于检查碰头高度、梯梁干涉和洞口避让。

　　外形边界方面，整体结构近似矩形楼层洞口，楼梯位于洞口一侧，平台框架沿四周闭合。上层边梁向外伸出并带有连接端板，暗示该结构需要与既有楼板、钢梁或混凝土预埋件配合安装。竖直立柱从下层地面或基础面延伸至平台标高，既支撑楼梯转向区域，也作为护栏立柱使用。构件之间多以刚性节点理解，实际工程中可采用焊接、螺栓连接板或型钢节点实现，具体形式取决于现场安装条件和荷载要求。

　　设计思路上，模型把建筑楼梯的空间造型与钢结构骨架结合起来：踏步解决行走功能，斜梁传递梯段荷载，立柱承担竖向支撑，周边框架约束洞口变形，护栏杆件提供安全防护。对于结构设计人员，这类模型可用于校核楼梯开洞后的框架布置、梁柱相对位置和人行通道宽度；对于加工制作人员，可据此梳理型材下料长度、板件焊接顺序和现场拼装方向；对于室内改造或设备平台项目，也能作为方案沟通载体，提前发现楼梯起步位置、平台标高与围护杆件之间的冲突。

　　安装边界需要特别关注上层框架与楼板洞口的搭接范围。外侧边梁不能仅按视觉长度处理，应预留足够支承长度或连接节点；立柱底部需对应基础、地脚板或下层承重结构；梯段斜梁与平台梁交接处应保证传力路径连续。护栏骨架虽在模型中以简化杆件表示，但实际项目中还需结合栏杆高度、横杆间距、踢脚板和扶手走向深化。整体来看，该模型把楼梯、平台、支撑和围护整合在同一开洞体系内，适合用于夹层交通结构的方案验证、构件拆解和安装干涉检查。
