两层轻钢别墅钢结构框架三维设计

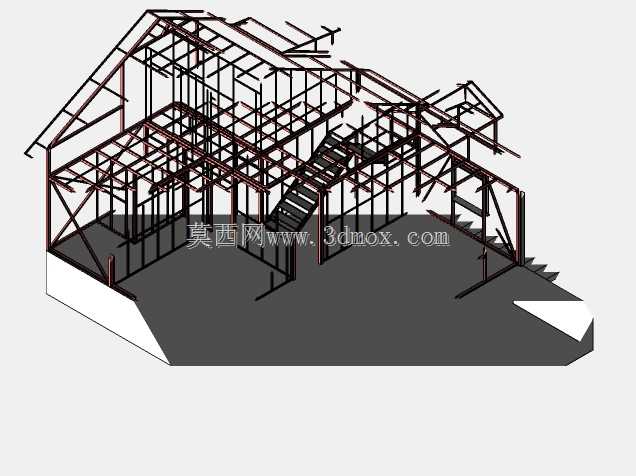

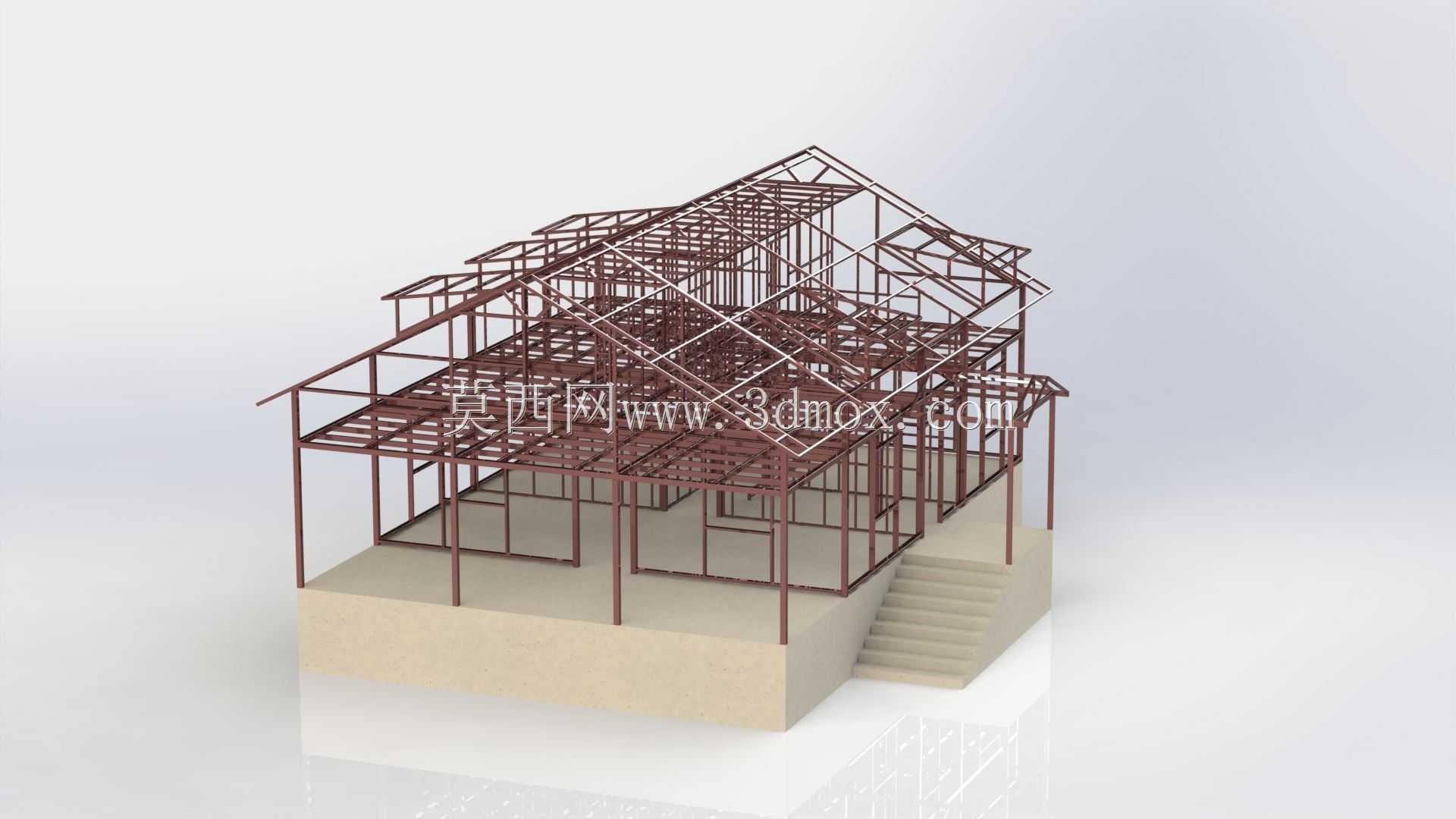

　　这套模型呈现的是一栋两层轻型钢结构住宅的主体受力框架，适合在装配式农房、景区民宿、城郊自建住宅以及小型办公建筑方案阶段使用。模型把建筑从混凝土基础到屋面檩条之间的钢骨架完整拆开表达，能够直接用于结构布置校核、施工工序沟通和构件加工前的空间干涉检查。

　　从实际用途看，轻钢别墅的核心并不在外观装饰，而在于用工厂预制的钢柱、钢梁、屋面桁架和楼层支撑形成稳定承载体系。模型中竖向立柱沿建筑外墙和内部隔墙位置连续布置，柱底落在条形基础或独立基础顶面，通过预埋件与混凝土基础连接；水平方向由楼层梁、屋面梁和纵横系杆共同约束柱顶位移，避免框架在风荷载或地震作用下出现侧向失稳。二层楼板区域保留了密集次梁布置，这些次梁既是楼面板的支承边界，也承担楼面活荷载向主梁的传递。

　　屋面部分采用坡屋顶桁架思路，斜梁、水平拉杆和腹杆组成三角形稳定单元，杆件交汇处按照节点传力路径布置。三角形构造能够把屋面荷载分解为轴向压力和拉力，减少单根梁的弯曲负担，这也是轻型钢结构在小跨度住宅中常用的原因。模型还表现了室外台阶与基础平台的关系：台阶从地面接入首层入口，基础顶面抬高后形成防潮层，钢柱脚不再直接贴近室外地面，有利于减少积水对柱脚连接件的腐蚀。

　　设计时需要重点控制安装边界。首层柱网决定墙体位置和开间尺寸，二层梁高会影响室内净高，屋面桁架最低点则关系到阁楼或坡屋顶内部空间能否利用。钢柱外侧需要预留外墙挂板、保温层和装饰面层厚度，梁底下方要预留管线穿设空间，楼梯间位置不能被横向构件随意切断。若后续深化加工，还应在梁柱节点处补充连接板、螺栓孔和加劲肋，使模型从方案展示进一步转化为可下料、可拼装的施工模型。

　　整体来看，该框架把住宅结构中的基础、柱网、楼层梁、屋架和入口台阶放在同一三维环境中，便于设计人员检查构件碰撞、理解传力路径，也能帮助施工人员提前明确吊装顺序和现场拼装关系。
