户外多层钢结构架空塔楼楼梯平台

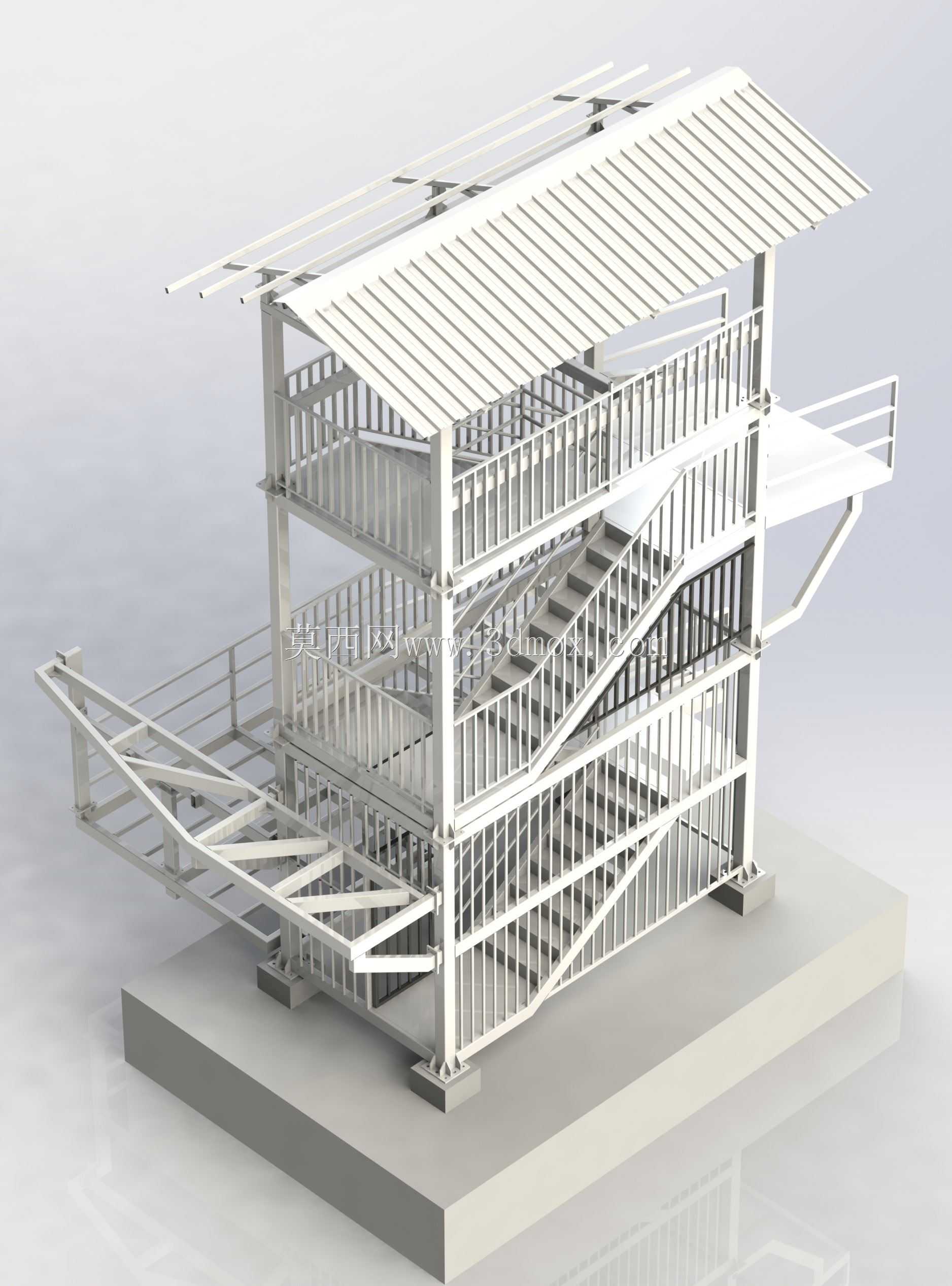

　　这套结构以多层架空塔楼为核心，主要服务于户外高差场地中的人员通行、检修停留和高空作业组织。整体采用开放式钢框架布置，立柱、横梁、平台梁与斜向楼梯共同形成连续受力体系，适合在景区、厂区、山地步道、索道接驳点或临时观览设施中使用。塔楼顶部设置坡向屋架，屋面由连续檩条和波纹屋面板构成，可降低雨水积聚对平台使用的影响，同时为等候、观察和设备布置区域提供遮蔽。

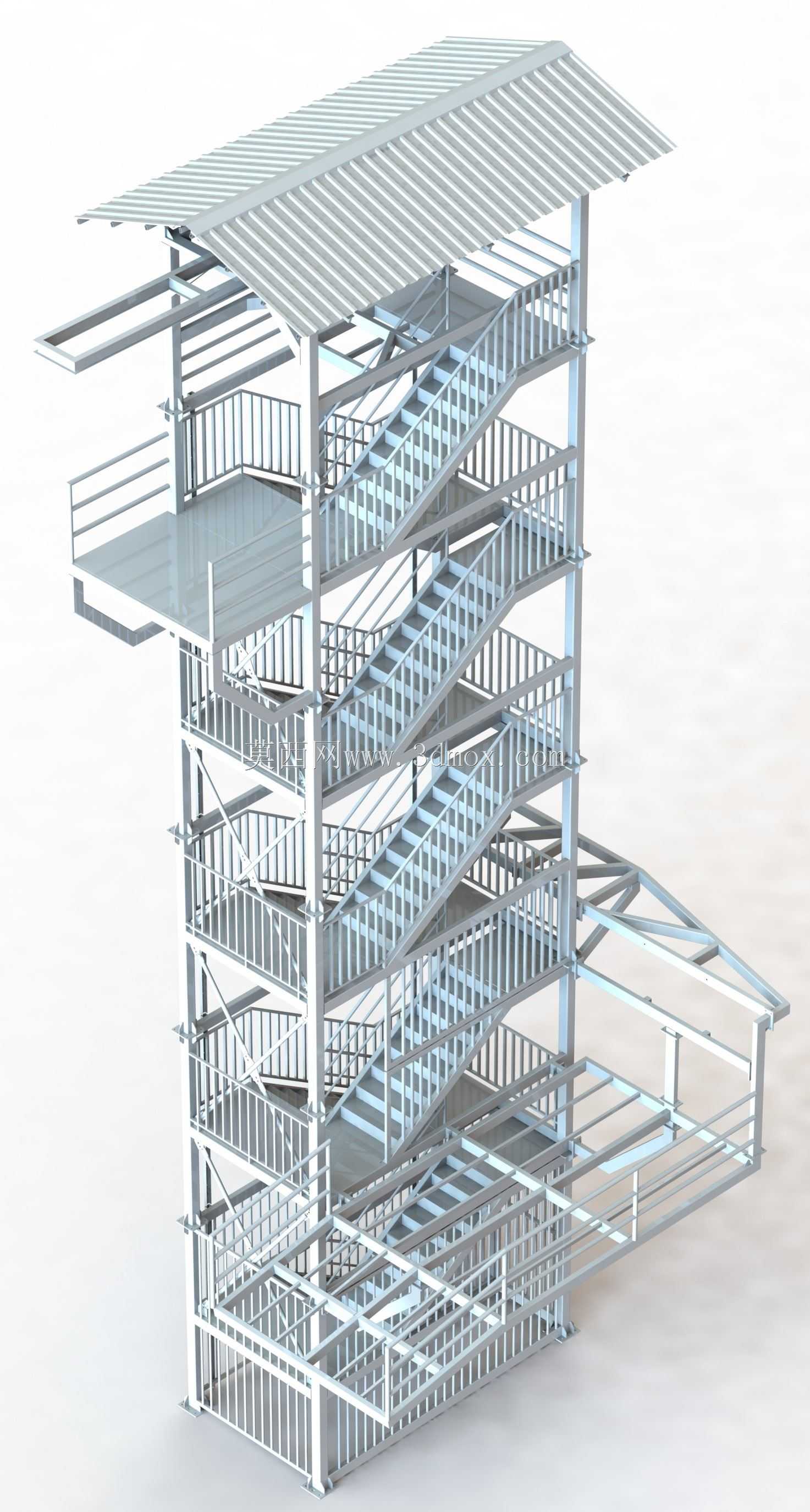

　　结构设计上，竖向承重由多根立柱承担，水平层间通过梁格形成刚性平台边界。每层平台边缘均设置栏杆，栏杆由立柱、横杆和密排竖向杆件组成，既满足临边防护要求，也避免人员在狭窄转折处发生侧向跌落。楼梯采用折返式布置，在有限平面内串联各层标高，踏步与斜梁分段建模，梯段两侧同步配置护栏。这样的布置能够缩短人员上下路径，并在层间形成清晰的疏散方向。

　　从安装边界看，塔楼底部需要预留完整的基础落点，柱脚位置应与预埋件或地脚螺栓对齐，基础顶面标高需在施工前复核。平台外侧有外伸梁和挑出走道，现场布置时不能只按主体轮廓估算占地，还应考虑楼梯回转、护栏开启空间、屋面挑檐投影以及周边维护通道。若用于山地或坡地，柱脚可结合不同基础高度调整，但层间平台应保持水平，楼梯斜段角度和踏步高度需统一，避免通行节奏被打断。

　　建模过程中，框架杆件以中心线逻辑控制，梁柱交接处保留真实连接关系，便于后续拆图、统计型材长度和检查干涉。平台铺板、屋面板和护栏杆件按装配关系分层组织，楼梯段与楼层平台之间的搭接位置需要重点核对，防止踏步端部与梁体冲突。屋面桁架向两侧挑出，端部杆件与立柱顶部形成稳定支撑，风荷载较大的使用环境下可在柱间增加交叉支撑或加强节点板。

　　该结构的功能重点不在于封闭围护，而在于提供可靠的竖向交通和多层作业面。开放网格有利于减轻自重，也方便现场吊装与栓接施工；波纹屋面则在不过度增加结构复杂度的前提下改善顶部使用条件。整体外形呈高耸矩形塔架，楼梯沿立面反复折返，平台逐层外扩，端部还预留了与外部栈道或架空通道连接的接口，可根据场地动线接入其他廊道。
