小型预制房屋钢制承载底盘框架

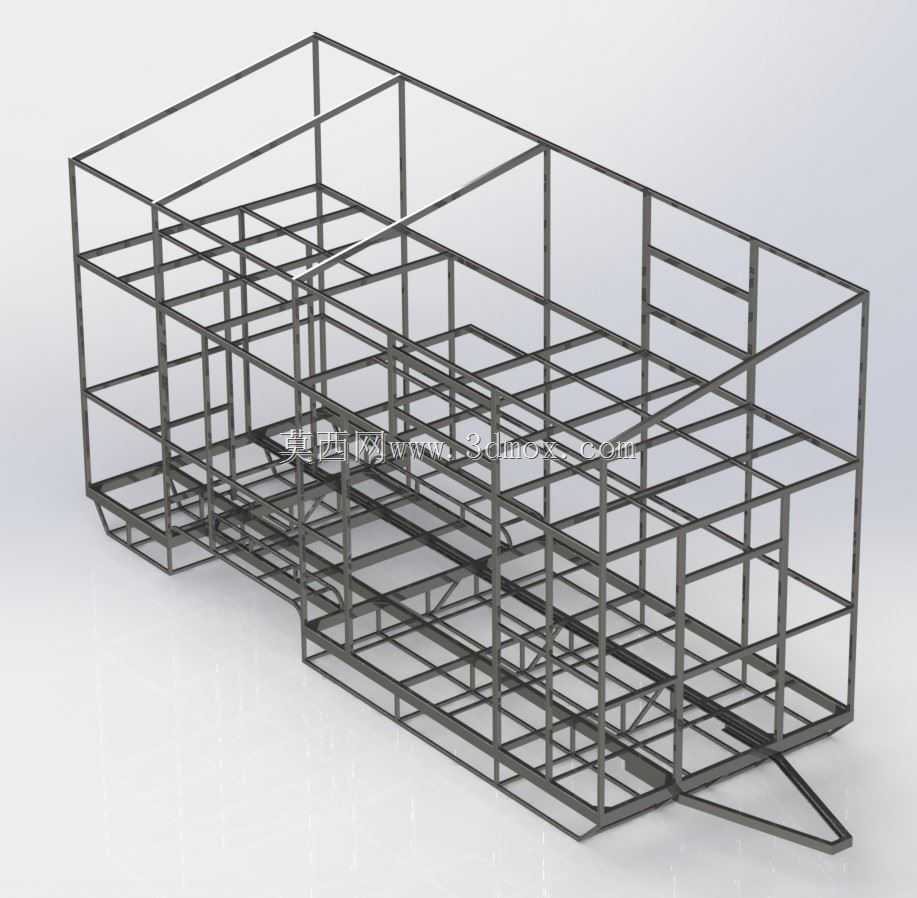

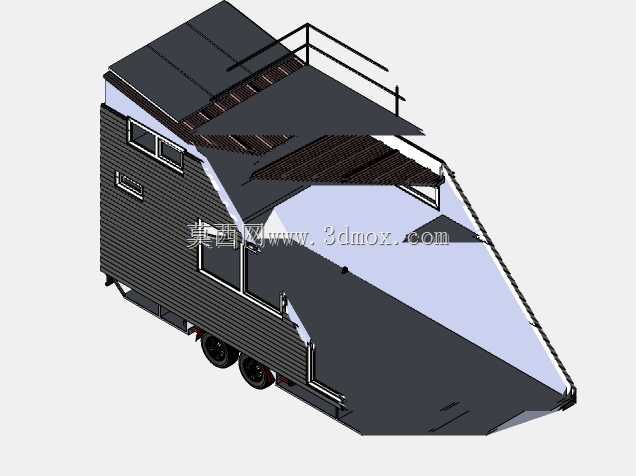

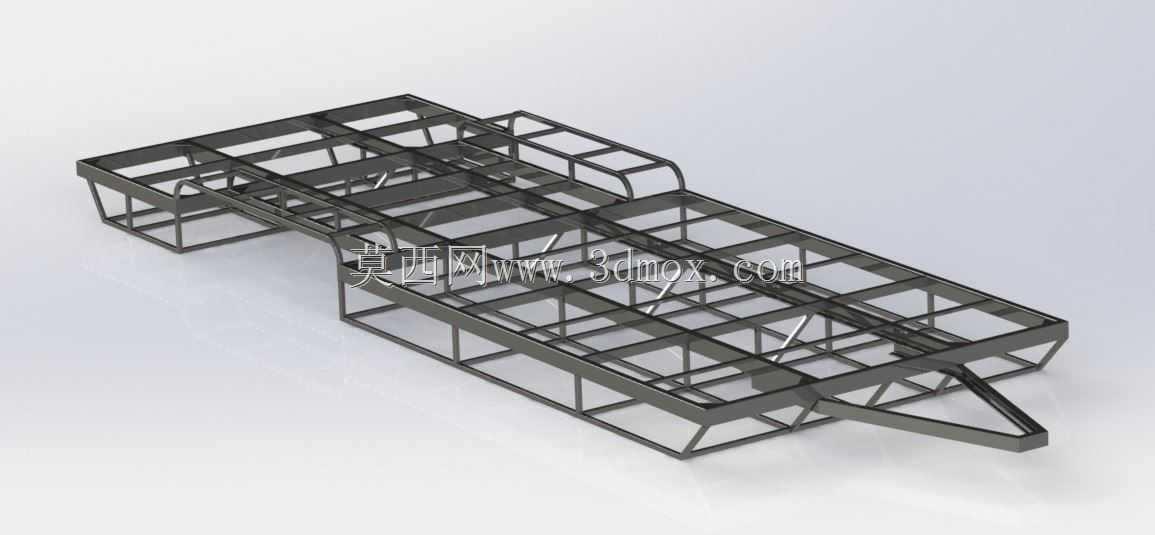

　　这套框架结构面向模块化微型房屋的承载需求设计，整体采用矩形钢管拼接成型，是预制 Tiny House 运输与落地使用阶段的核心受力基体。结构沿房屋纵向通长布置，前端收窄形成三角牵引连接段，预留牵引销安装位，可直接挂接在拖车头后方完成公路转运；中段与尾段为矩形承载区，轮廓完全匹配微型房屋的底板边界，墙体、楼面龙骨、内饰底板都可直接在框架上完成预装，整体转运时无需额外搭设临时支撑。

　　框架的受力排布经过分层规划，两根纵向主纵梁贯穿整个承载长度，承担房屋整体竖向荷载与牵引工况下的纵向拉压载荷；横向次梁按均匀间距排布，把楼面荷载分散传递到纵梁上，次梁之间增设斜向撑杆，在牵引段、轮位安装区形成三角稳定结构，避免拖行过程中框架出现扭转变形。框架两侧预留轮轴安装支座点位，可根据载重需求选配单轴或双轴走行轮组，尾部设置支撑脚安装位，房屋脱离牵引车驻停时，可伸出支撑腿把整体荷载传递到地面，避免轮胎长期受压变形。

　　设计阶段优先兼顾工厂预制与现场装配的工艺性，所有杆件均采用标准规格矩形管，下料长度统一，拼接节点以相贯线焊接为主，建模时提前校核每一处杆件的干涉间隙，保证管材拼接时无需现场二次切修。框架顶面预设均匀分布的安装孔位，房屋底板的木龙骨或轻钢龙骨可通过螺栓直接锁紧，不需要在现场大面积动火焊接；底盘下部预留管线穿行空腔，给排水管、电缆线可沿纵梁内侧的预留空间布设，外部加装护板即可避免行驶过程中被碎石击打损坏。

　　外形边界严格对应微型房屋的常规尺寸，整体宽度符合公路拖运的限宽要求，牵引段的伸出长度满足挂车转向时的转弯半径需求，不会在急转弯时出现车头碰撞房屋前端的问题。框架离地间隙经过校核，既保证拖行时应对起伏路面的通过性，也控制房屋整体重心高度，降低高速行驶时的侧风倾覆风险。框架两侧边缘预留外装围护板的连接卡槽，后期可加装底盘护板封闭下部空间，既减少行驶风阻，也能隔绝雨水、泥水侵蚀内部管线与保温层。这类框架结构既可以在工厂完成整体焊接、除锈涂装后直接发往房屋组装线，也可以作为模块化底盘的通用基体，适配不同平面布局的微型预制房屋，减少重复开模与结构验算的工作量。
