塞利克轻钢别墅屋面钢结构框架

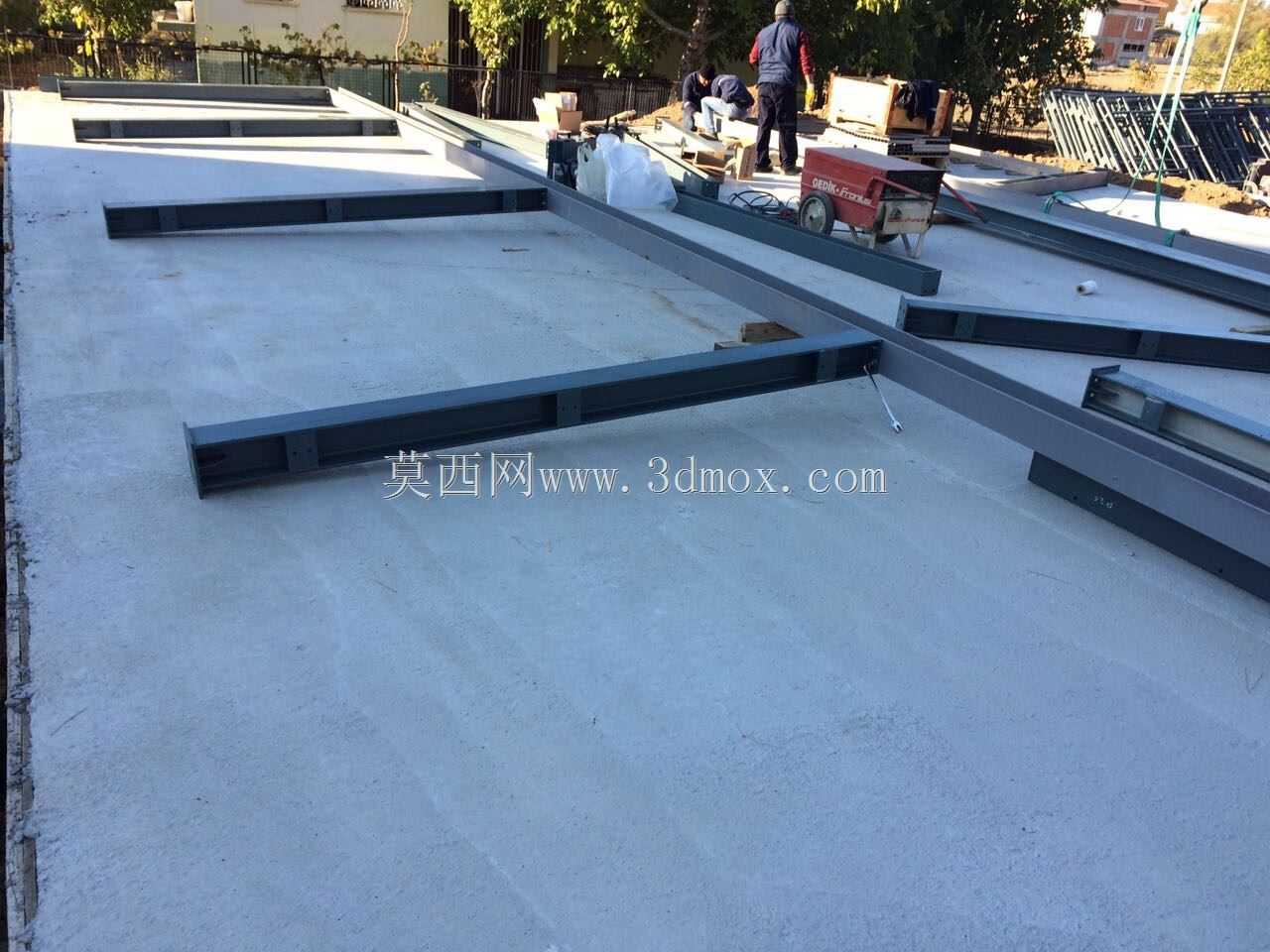

　　这套轻钢别墅屋面承重框架，是低层装配式住宅施工阶段的核心受力结构，现场实拍呈现了主体钢梁在混凝土楼板顶面完成定位铺设后的真实工况。从应用场景看，这类结构广泛用于独栋轻钢别墅、乡村自建房以及小型装配式公共建筑的屋面承重层，承担屋面板、保温防水层、后期吊顶荷载以及风荷载、雪荷载的传递任务，是连接下部墙体与上部屋面围护系统的关键过渡构件。

　　从结构布置思路来看，屋面主钢梁采用平行等距排布方式，钢梁截面为冷弯薄壁C型钢或焊接H型钢，梁端搭接在下部承重墙顶的圈梁或预埋件上，通过螺栓节点与墙体连接件锁紧。图中可见多根通长主梁沿建筑短跨方向铺设，梁间预留的间距兼顾了上部屋面板的支承跨度要求与下部吊顶龙骨的吊挂点位布置，避免了跨中挠度过大的风险。钢梁表面做了防锈涂装处理，现场施工人员正在进行梁位复核与节点紧固作业，旁边配置的切割设备与零散型材也反映出现场微调下料的实际流程。

　　在功能特性上，轻钢屋面框架相比传统现浇混凝土屋面，自重仅为后者的五分之一左右，大幅降低了下部基础的承载压力，同时构件全部在工厂预制完成，现场仅需拼装紧固，施工周期短，干法作业不受养护周期限制。钢梁的截面选型经过受力验算，翼缘宽度与腹板高度匹配屋面荷载等级，梁端连接节点预留了长圆孔，可吸收施工误差与温度变形，防止应力集中导致的构件扭曲。

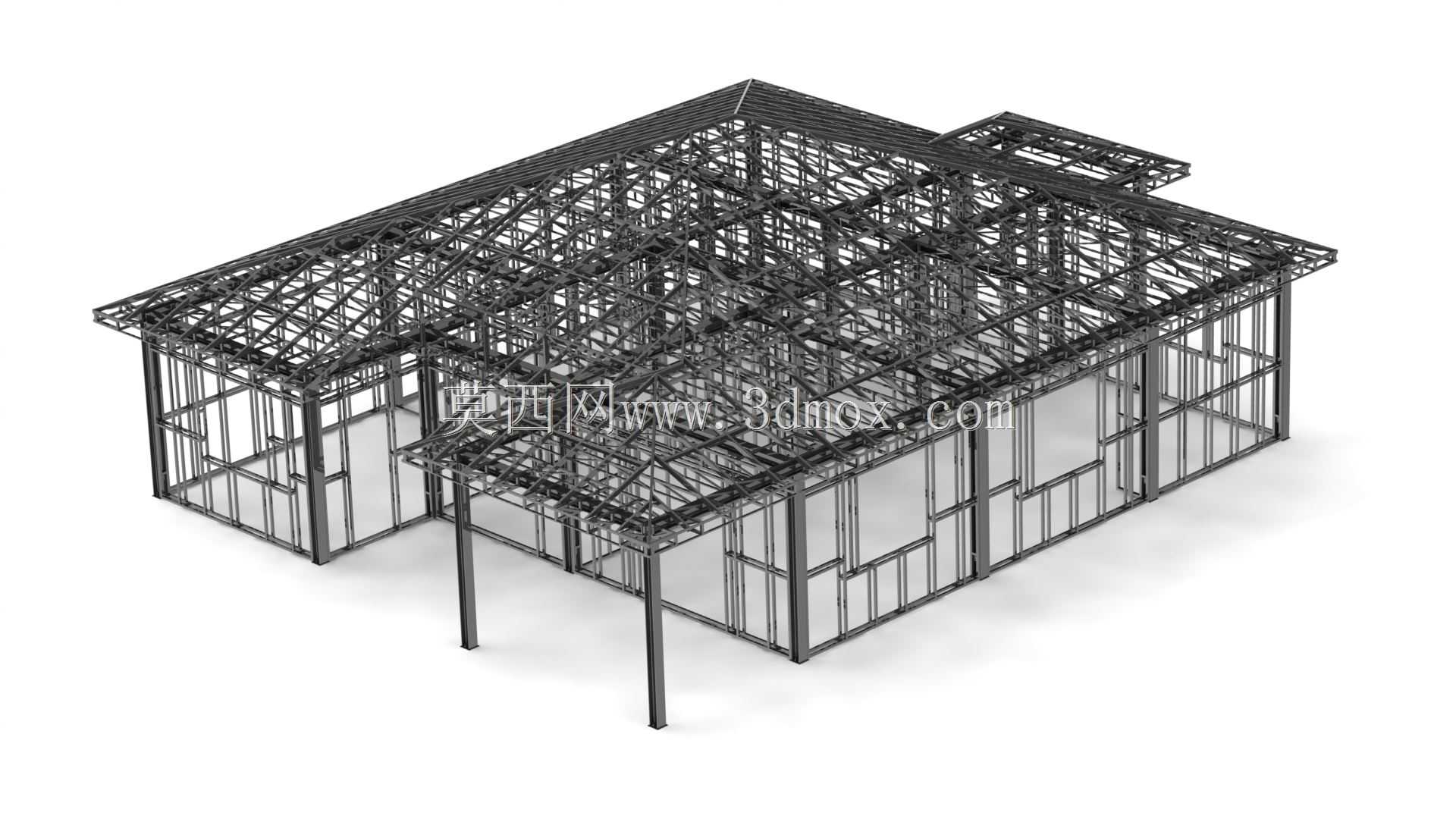

　　从安装边界与尺寸控制角度，主梁铺设前需先在混凝土楼面弹出定位轴线，核对梁底标高与墙体顶标高的偏差，标高差通过垫片调整；钢梁两端的伸入支座长度需满足锚固要求，相邻梁的平行度误差控制在规范允许范围内，梁间临时支撑在未安装屋面檩条前不得拆除，防止框架侧向失稳。框架四周预留的悬挑段对应别墅屋檐的挑出尺寸，为后续封檐板、落水系统的安装提供支承基础。建模过程中需完整还原每根钢梁的长度、截面规格、节点孔位以及搭接关系，同时区分主承重梁与次檩条的层级，保证施工下料与现场拼装的一致性，也为后续围护结构、机电管线的吊挂点位预留提供准确的结构参照。
