果蔬分拣双层皮带输送线结构

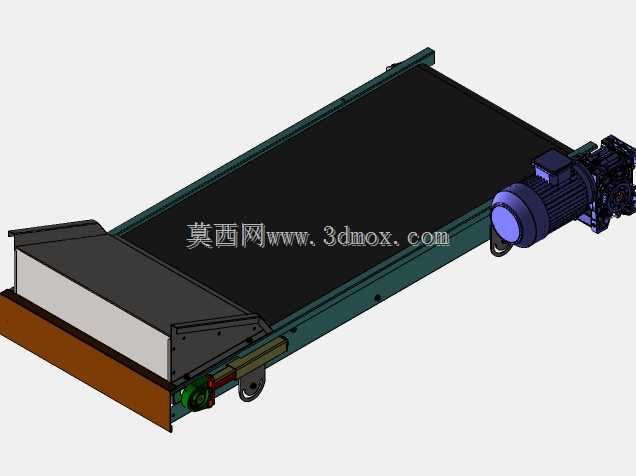

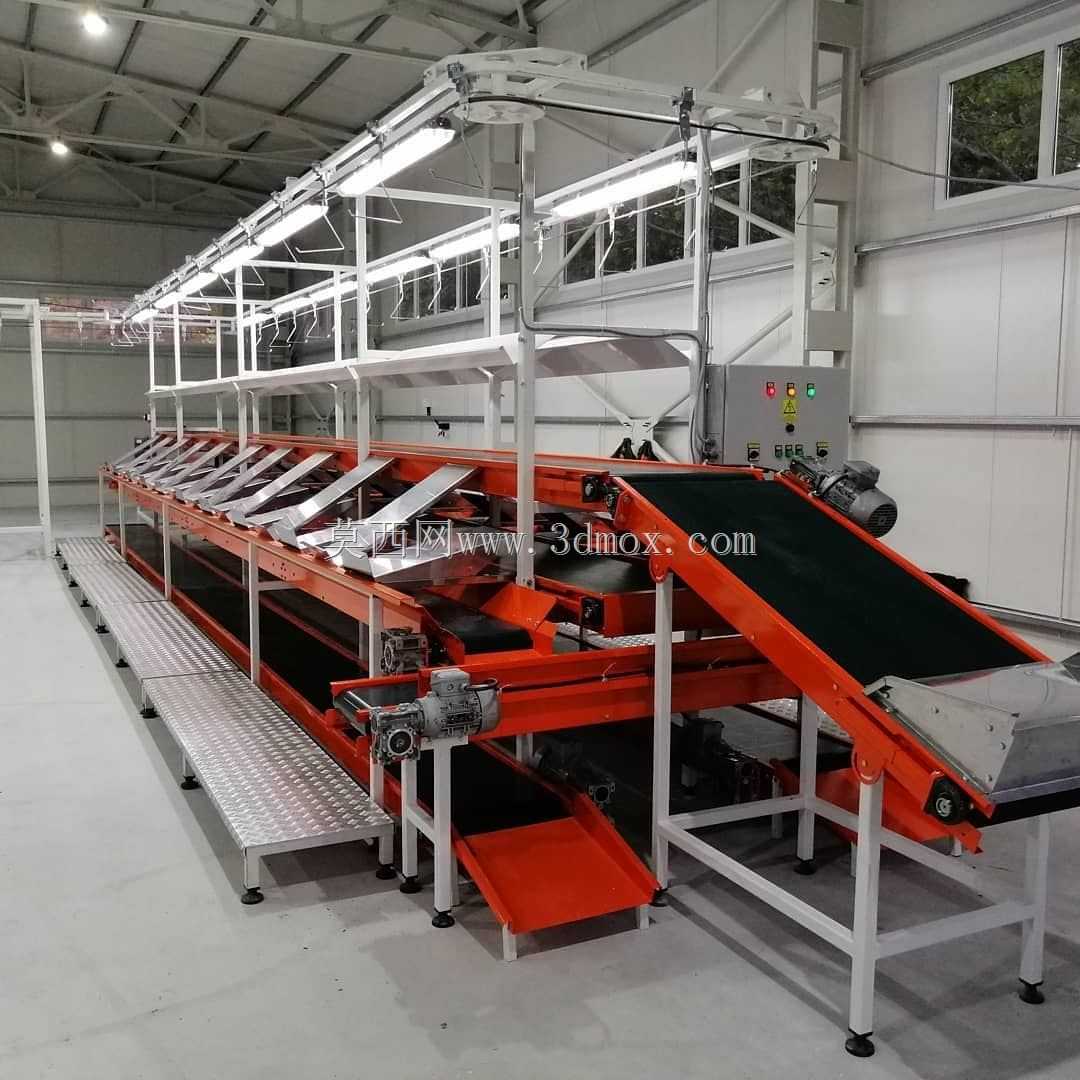

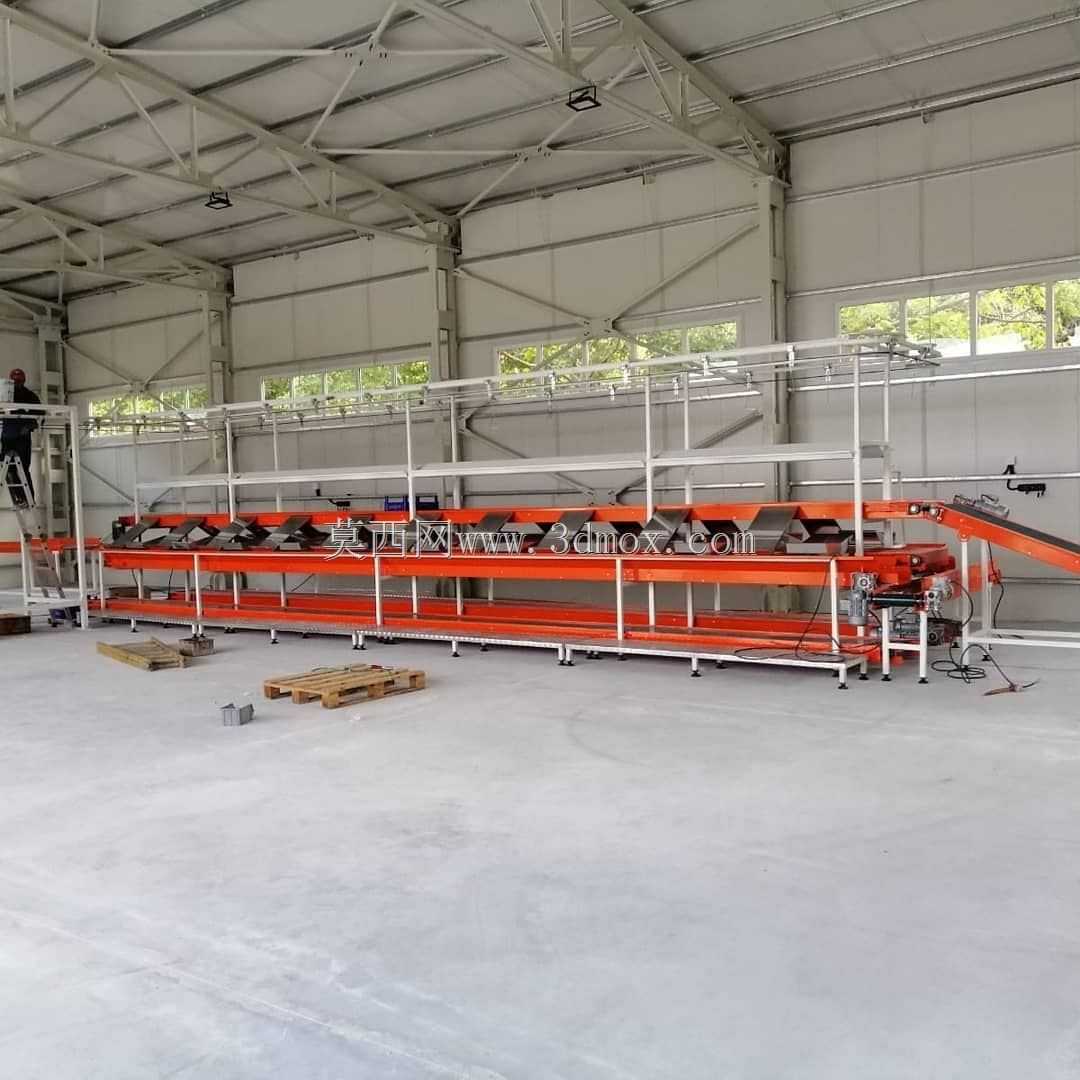

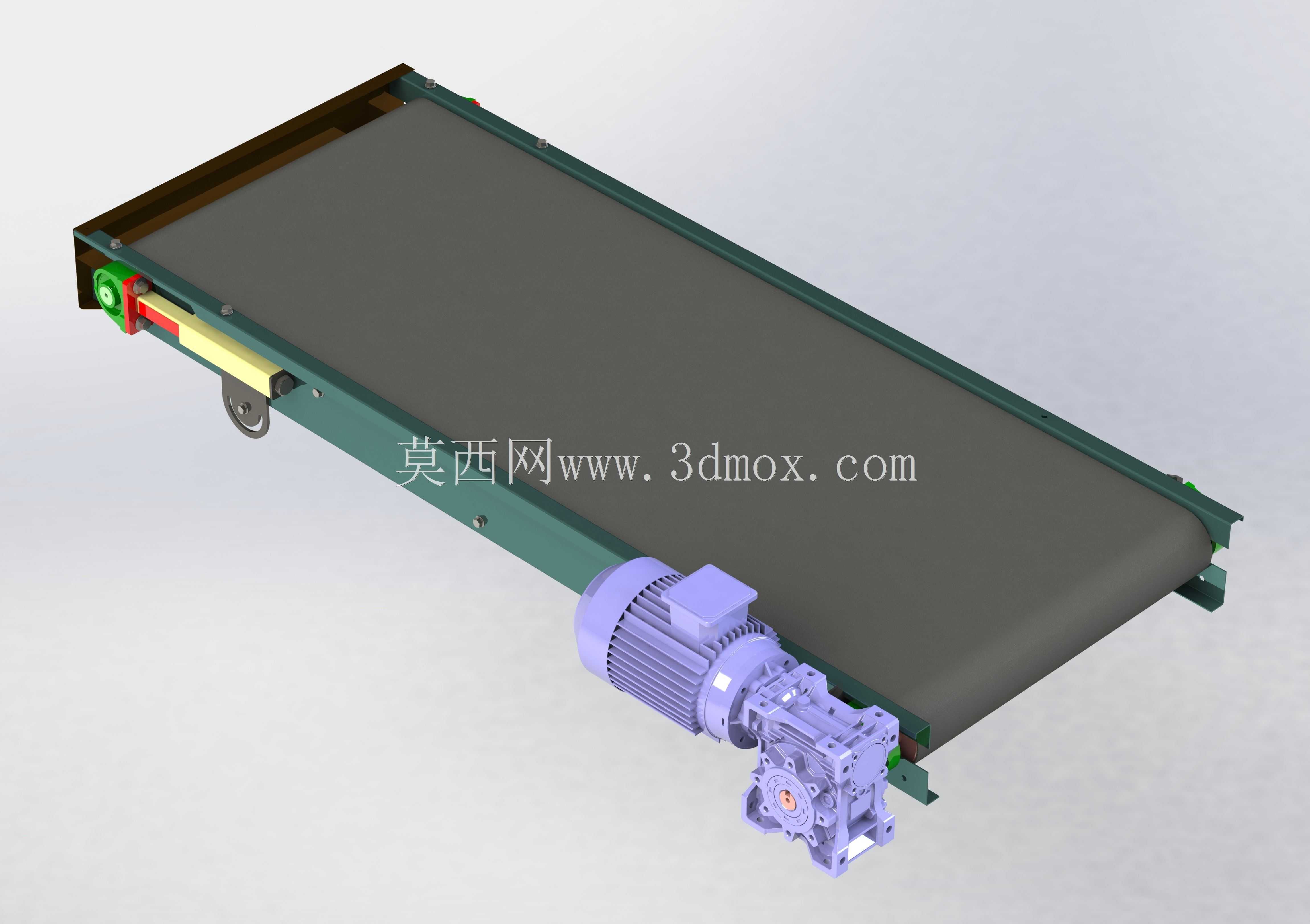

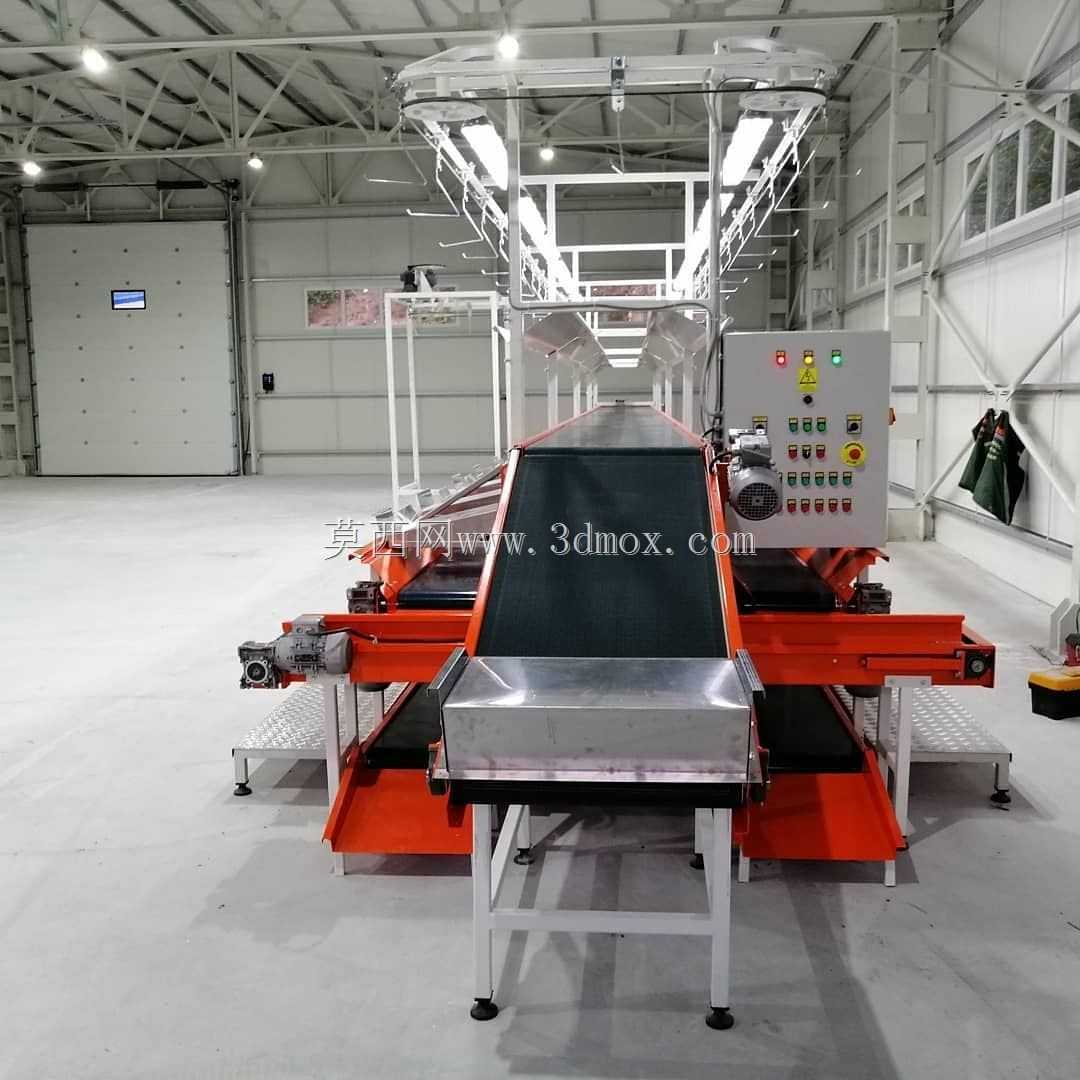

　　这套输送线主要面向果蔬清洗后分选、人工修整、分级装箱以及包装前段衔接等场景，常见于净菜加工、果蔬集散、食品包装车间。设备采用长距离双层布置，上层可承担果筐、周转箱或分选后物料的连续输送，下层用于回流空筐、次品收集或并行输送，减少车间内单向物流造成的折返搬运。整体机架以方管焊接和螺栓连接组合成型，支腿按跨距均匀布置，底部配置可调脚杯，用于补偿地面不平并控制输送面水平度；长跨段中部增加斜撑和横向连杆，以控制皮带运行时机架的晃动。输送面采用橙色承载托板与皮带组合，侧边设置连续护栏，防止果蔬周转箱在人工分拣推拉过程中偏出。线体端部布置驱动单元、张紧机构和改向滚筒，驱动侧集中安装电机与传动件，便于维护时集中检查链条、轴承和张紧量；

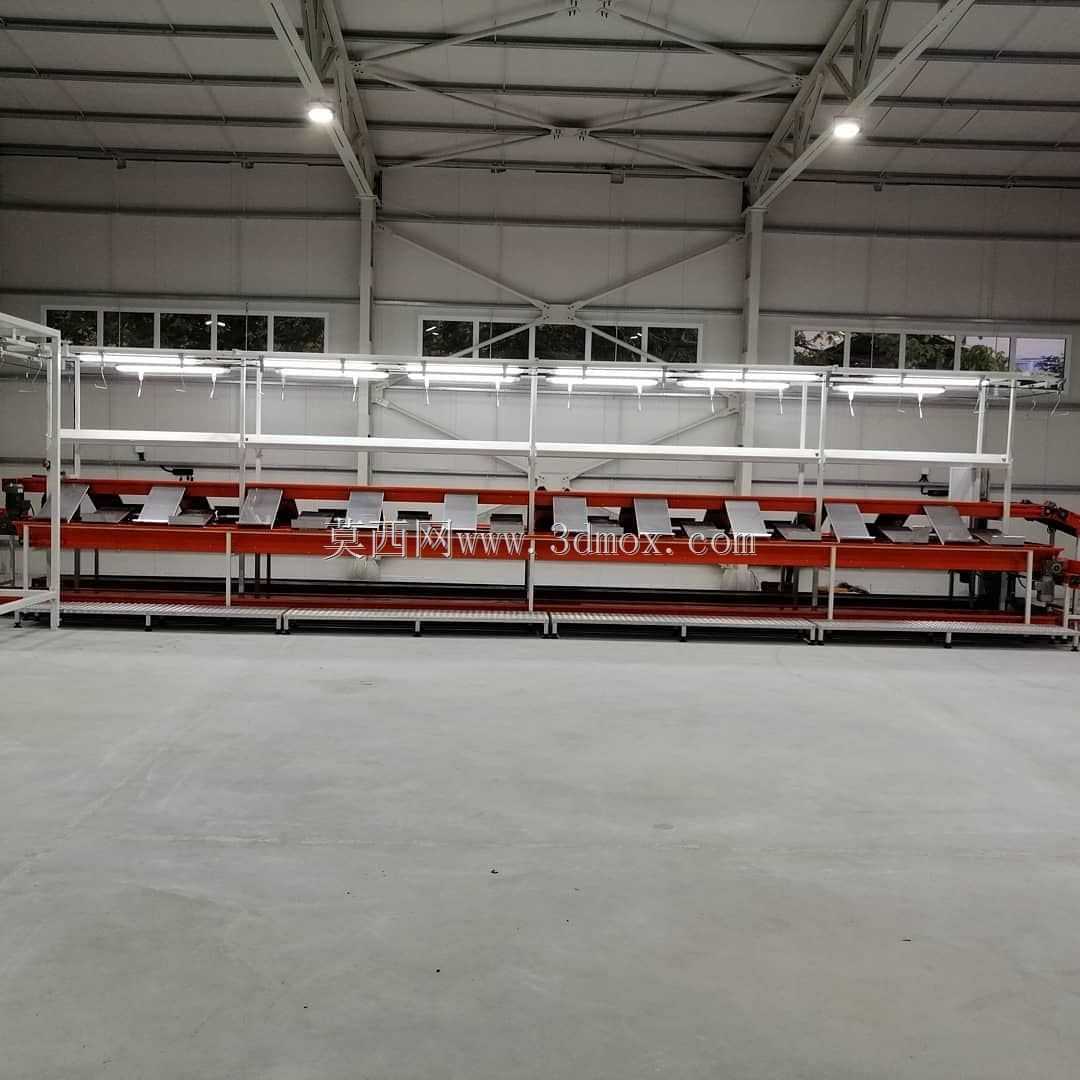

　　张紧端预留调节行程，皮带在长期拉伸后可通过螺杆调整中心距，避免打滑和跑偏。上方白色框架用于安装照明、工位挂架、气动工具或分选辅助附件，使作业人员在长工位上能够就近完成挑拣、切修、称重和装箱。线体中间预留人员操作侧空间，护栏高度和工位间距按站立作业习惯设置，物料从一端进入后可沿多个工位逐步处理，再汇入末端包装或码垛区域。设计时需要先确认车间通道、柱网和转弯空间，整机长度较大，进场前应分段运输、现场拼接；安装边界不仅要覆盖皮带宽度和支腿外轮廓，还要在驱动端预留电机检修位，在张紧端预留滚筒拉出和皮带更换空间，在操作侧保留人员站位及周转箱临时堆放区。双层线体之间应保证下层物料通过高度，立柱与上层托板的连接需避免干涉回程皮带。

　　电气走线可沿机架侧面桥架布置，传感器、急停按钮和照明线路分区接入，便于后期按工位扩展。三维结构中应重点核对滚筒中心线、皮带宽度、护栏开口、支腿落点、驱动包角以及上下层物料高差，确保设备在连续输送、人工分拣和筐体回流之间形成顺畅物流路径。
