可倾式搅拌混料罐机架传动总成

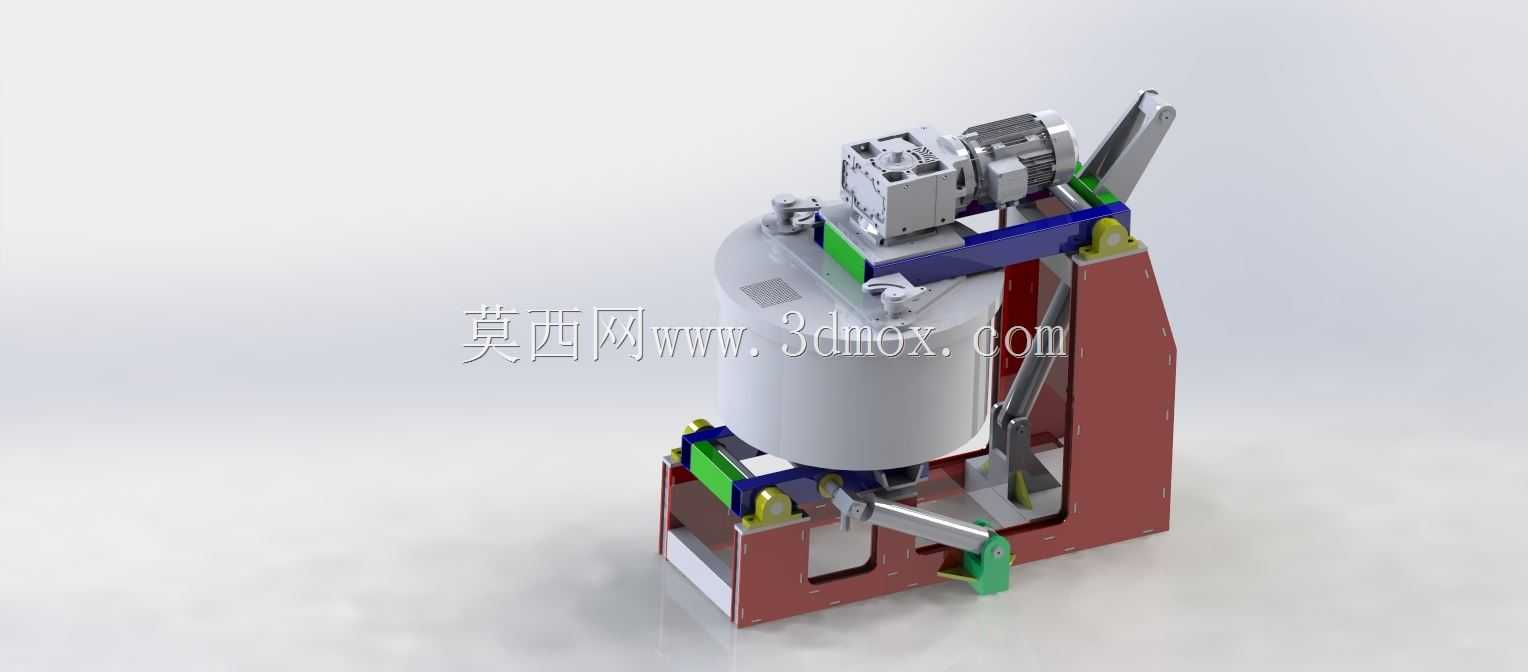

　　该套三维结构围绕中小型批次物料的混合、调配与卸料作业展开，主体由立式圆柱罐体、顶部搅拌驱动单元、双侧支撑机架、翻转执行部件及底部卸料通道组成，常见于食品浆料配制、化工粉体掺混、建材辅料搅拌等需要频繁换料或彻底清空罐内物料的生产场景。

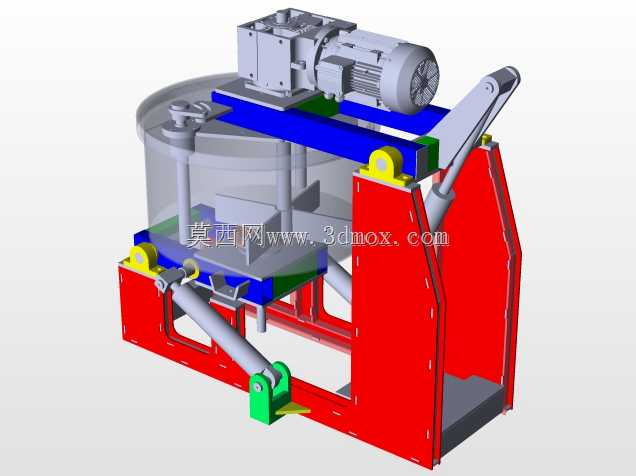

　　罐体采用直筒加下锥收口的构型，锥段能够在搅拌结束后引导残余物料向底部出口汇集，减少平底结构容易出现的边角积料问题。罐口上方布置减速电机与搅拌轴连接座，驱动件通过横梁压装在罐口法兰位置，既保证搅拌轴运转时的同轴度，也便于在维护时整体拆离密封和桨叶组件。模型中电机、减速器、联轴器和安装垫板均按装配关系分层表达，能够直观看到动力从输出端传递到罐内搅拌机构的路径。

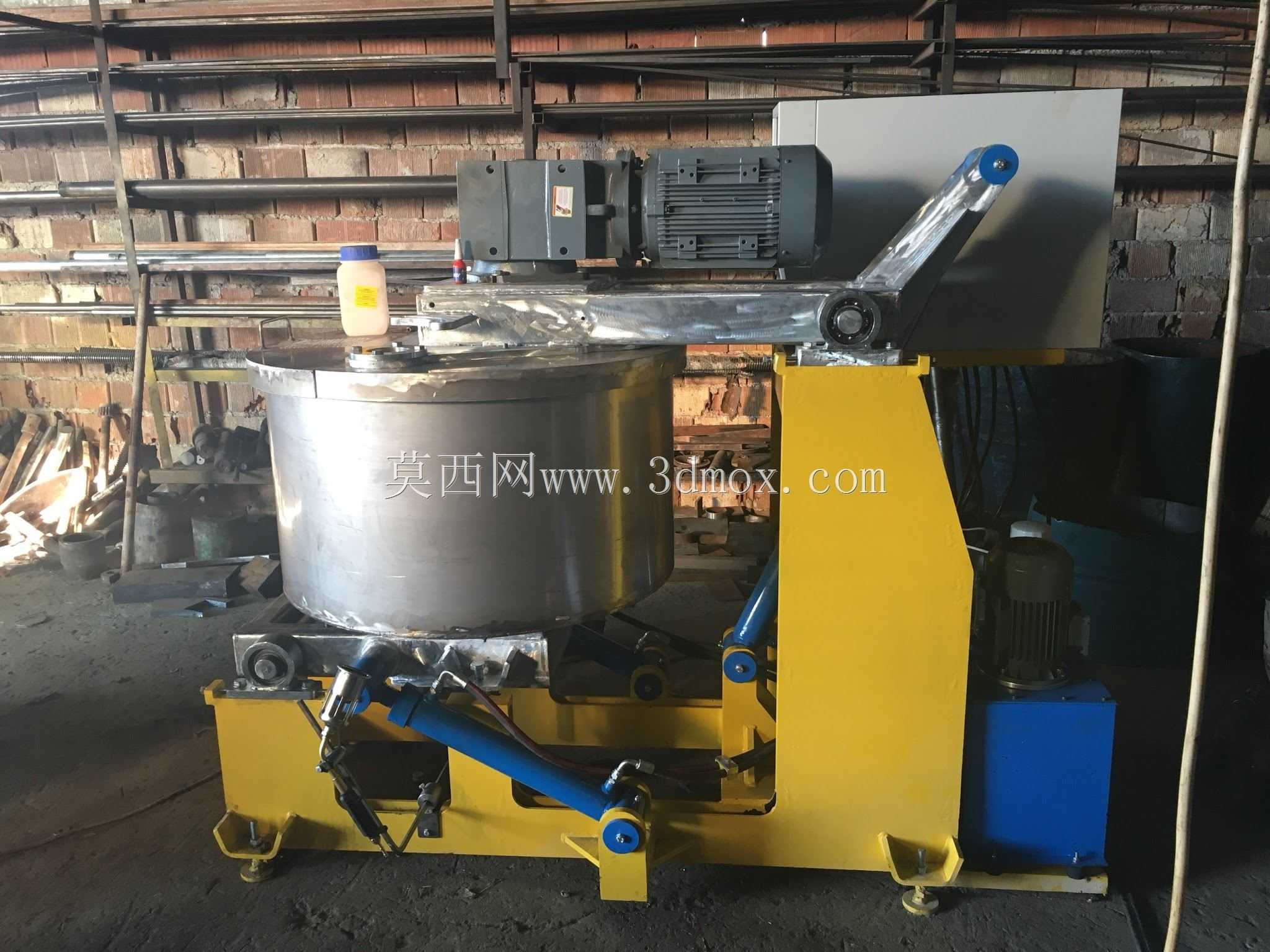

　　两侧红色焊接式机架承担罐体承重与翻转导向功能，立板之间设置横向加强梁，底部形成敞开式承接空间，方便在卸料位置下方放置周转桶或输送接料设备。机架与罐体之间的回转轴靠近罐体重心区域布置，这样在倾转过程中所需驱动力较小，操作人员或辅助执行件能够以较平稳的力矩完成倒料。轴端配有绿色手柄式锁紧或操纵构件，配合定位件可在竖直搅拌位和倾斜卸料位之间保持可靠固定，避免设备运行中出现意外转动。

　　顶部横梁与机架连接处使用了块状支承件和紧固件，蓝、绿配色零件对应不同功能模块，便于在三维评审时区分固定座、缓冲垫和压块。搅拌工况下，罐体竖直锁定，物料在桨叶作用下形成轴向循环和径向剪切；卸料工况下，松开定位机构后罐体绕侧轴旋转，罐口朝向斜下方，黏稠或含颗粒物料可依靠重力快速排出。罐体下部还设置了管道式出口，可在不完全倾转时完成小流量放料或取样。

　　从安装边界看，设备整体占地近似矩形，高度主要由顶部电机和机架决定，侧面需预留翻转半径与检修空间，后侧应留出电机散热和电气接线距离，前方则需保证接料容器进出通道。建模时将焊接框架、机加工回转座、标准紧固件、电机减速器和罐体薄板件分别组织，有利于后续生成工程图、核对干涉位置，并在样机制造前评估维护拆装顺序。
